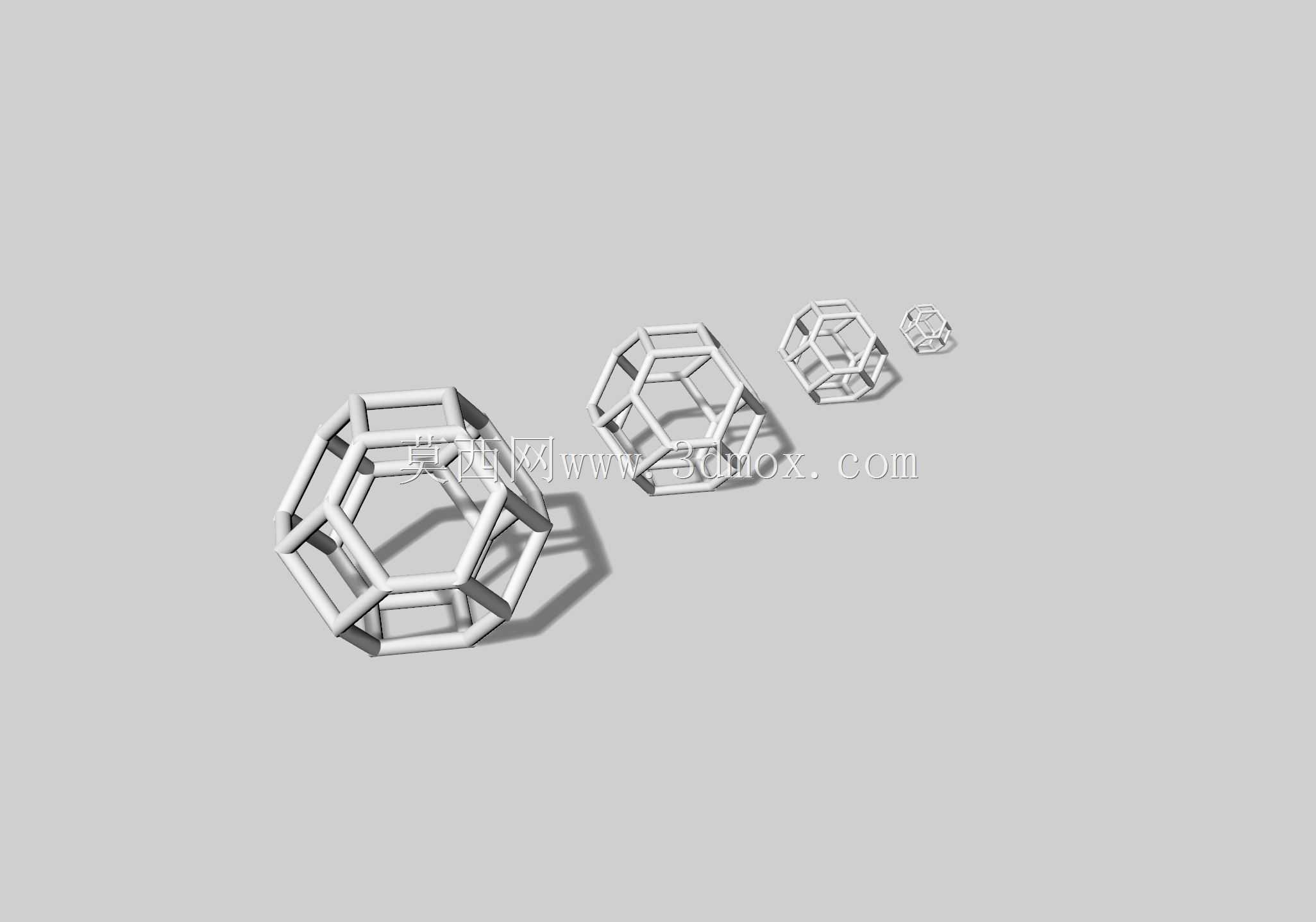

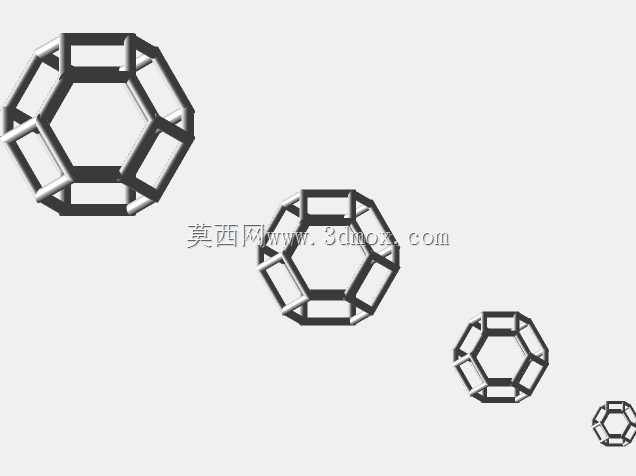

镂空桁架式开尔文晶格单胞结构

　　在轻量化结构研发的日常工作里，多孔晶格单胞是做拓扑优化、点阵填充设计时最常调用的基础构型之一，这套桁架式开尔文单胞，正是面向各类需要兼顾比刚度、减重需求与流体通透特性的工程场景搭建的基准几何。很多刚接触点阵设计的工程师容易把晶格结构当成单纯的装饰性几何，实际在产线落地的项目里，这类周期性排布的单胞有着非常明确的使用边界：小到消费电子外壳内部的缓冲填充、骨科植入物的骨整合多孔层，大到航空航天舱体的承力夹层、换热设备内部的扰流芯体，都需要先从单个晶胞的几何特征入手，确认杆件直径、单胞外接尺寸、节点过渡形式之后，再做阵列拼接，才能避免批量填充后出现局部应力集中、成型壁厚不足的问题。这套单胞采用经典的开尔文十四面体拓扑逻辑，

　　没有做实体面填充，全部以等截面圆杆拼接构成封闭的空间框架，十四面体本身是三维空间中可以实现无间隙密铺的经典构型，相邻单胞拼接时，对接的杆件轴线完全重合，不会出现错位、断杆或者多余重叠的几何瑕疵，这一点在做周期性阵列时非常关键——如果单胞本身的对接边坐标不匹配，阵列后生成的实体会出现大量碎面、干涉体，后续不管是做有限元前处理还是增材制造切片，都要花费大量时间修补几何。从尺寸边界来看，当前基准单胞的外接轮廓控制在10mm量级，构成框架的杆件外径取0.75mm，这个参数组合是面向光固化3D打印、选区激光熔融这类精密增材工艺设定的：0.75mm的杆径既大于多数金属SLM设备的最小成型壁厚阈值，也能保证树脂打印时杆件不会因为支撑剥离出现断裂，同时10mm的单胞尺寸在阵列填充时，不会因为单胞过大导致填充区域出现明显的力学各向异性，也不会因为单胞过小让杆件数量呈指数级上涨，拖慢三维建模和仿真求解的运行效率。设计过程中特意在所有杆件交汇的节点位置做了圆滑过渡处理，没有保留杆件直接相交的尖锐棱边，熟悉结构仿真的工程师都清楚，空间桁架的节点是应力传递的核心位置，如果两根圆杆直接布尔相交，交线位置会生成应力奇异点，有限元计算时会出现不符合实际工况的应力峰值，误导结构校核判断；做了圆弧过渡之后，节点处的截面积平缓变化，载荷从一根杆件传递到相邻杆件时路径顺畅，既降低了应力集中系数，也避免了增材制造时节点位置出现粉末残留、树脂堆积的问题。实际项目里选用这类晶格构型时，

　　首先要匹配具体的应用场景：如果是做缓冲吸能部件，比如无人机的起落架缓冲块、精密设备的包装内衬，可以在这个单胞基础上适当放大杆径、缩小单胞外接尺寸，提升整体结构的平台应力，让压溃过程的吸能曲线更平稳；如果是做换热芯体或者流体混合部件，则可以适当减小杆径、拉大单胞间距，让流体在晶格缝隙里流动时不断被桁架杆件切割扰流，打破边界层提升换热效率，同时通透的镂空结构不会产生过大的流阻，避免泵送能耗大幅上升；如果是做医用植入物的多孔层，还可以在这个几何基础上调整杆件表面的粗糙度参数，适配骨组织长入的孔径要求，开尔文构型的孔隙连通率接近100%，不存在封闭的盲孔，植入人体后体液可以在孔隙内正常循环，不会出现死角积液的问题。和常见的立方体晶格、菱形十二面体晶格相比，开尔文单胞的杆件受力更趋近于轴向拉压，很少出现大长度的悬臂受弯杆件，相同质量下的整体刚度表现更优，而且各个方向的力学性能差异很小，属于准各向同性的点阵构型，在承受多向复杂载荷的部件里使用时，不需要特意调整晶格的排布方向来匹配主载荷路径，设计容错率更高。建模时整套几何采用参数化逻辑搭建，单胞的外接尺寸、杆件直径、节点过渡圆角都设置了可调整的驱动参数，工程师在不同项目里调用时，不需要重新绘制空间骨架线，只需要修改对应参数就能生成符合自己设计边界的新单胞，阵列时只需要沿着三个正交方向按照单胞的外接边长做线性阵列，就能快速生成大块的点阵填充结构，后续和外部的实体蒙皮做布尔合并时，

　　边缘位置的杆件可以根据填充区域的曲面边界自动修剪，保证点阵和外层实体结合为一个完整的承力整体。这类桁架晶格在实际投产前，通常还要做小尺寸试样的打印测试，确认杆件的实际成型尺寸和三维模型的偏差：比如金属SLM成型时，因为粉末粘附在杆件侧面，实际杆径会比模型尺寸大0.1到0.2mm，建模时就可以提前把这个补偿量考虑进去，适当缩小建模杆径，保证成型后的结构重量、孔隙率符合设计预期；如果是采用注塑工艺做带晶格结构的塑料件，还要注意杆件交汇处的胶位厚度，避免局部壁厚过大导致注塑件出现缩痕，必要时可以在节点位置做局部掏空，保证整个结构的壁厚均匀。从结构设计的角度看，这套单胞几何没有多余的特征，所有杆件的空间位置都严格匹配开尔文密铺的坐标逻辑，既可以作为点阵结构研发的基准测试件，用来校验仿真软件对点阵结构的等效模量计算精度，也可以直接调整参数后用到各类轻量化、功能集成的机械部件设计里，把传统实心部件里不受力的冗余材料替换成这种镂空桁架结构，在保证结构承载能力满足工况要求的前提下，大幅降低部件整体重量，同时实现通透、扰流、生物相容等额外的功能特性。
