面心立方空间桁架格构单元结构

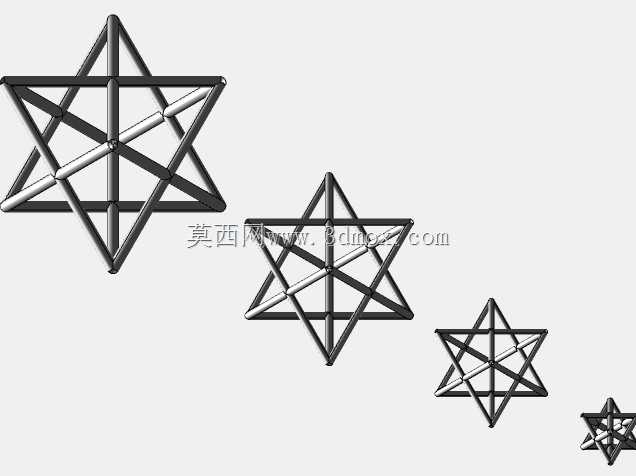

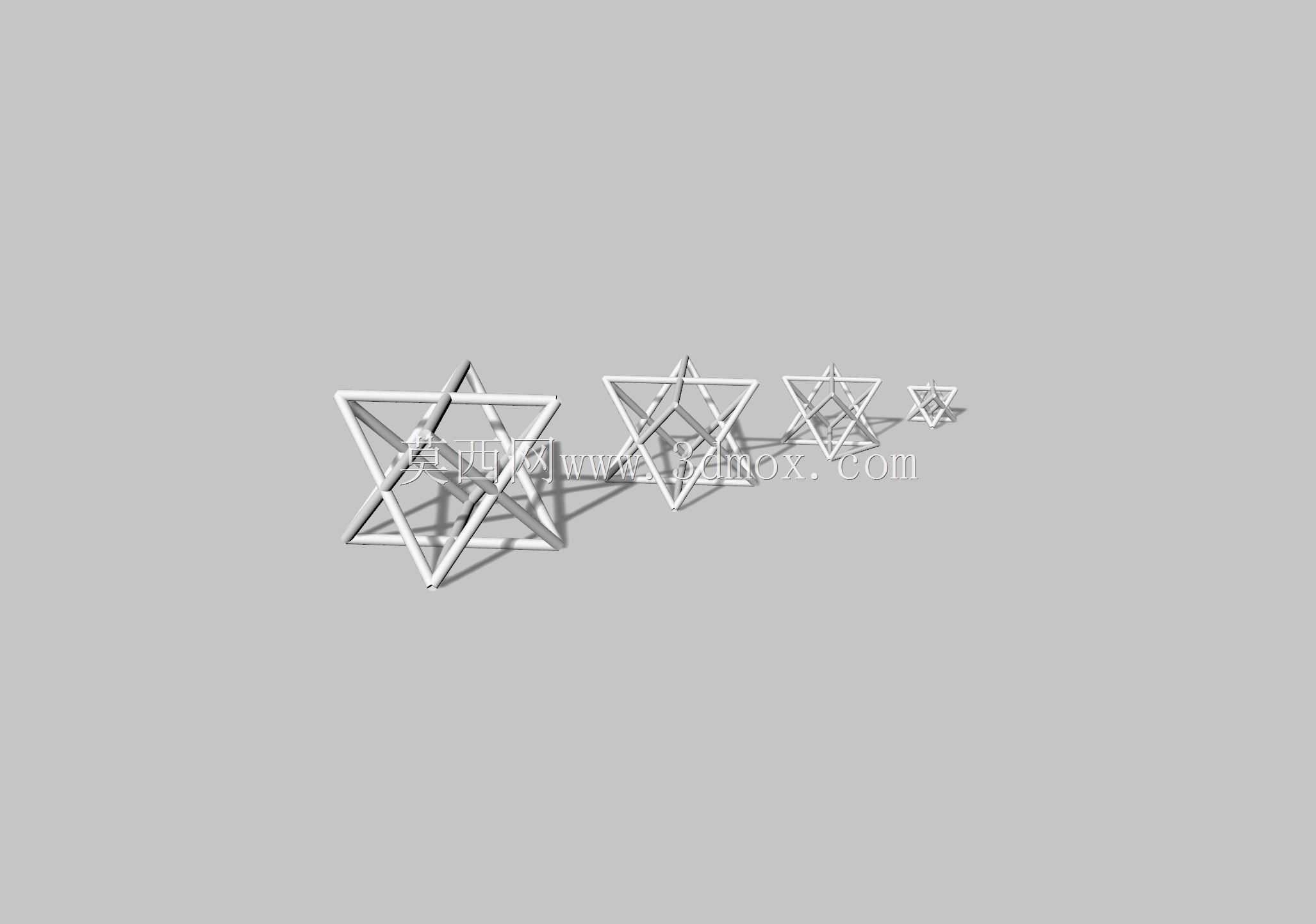

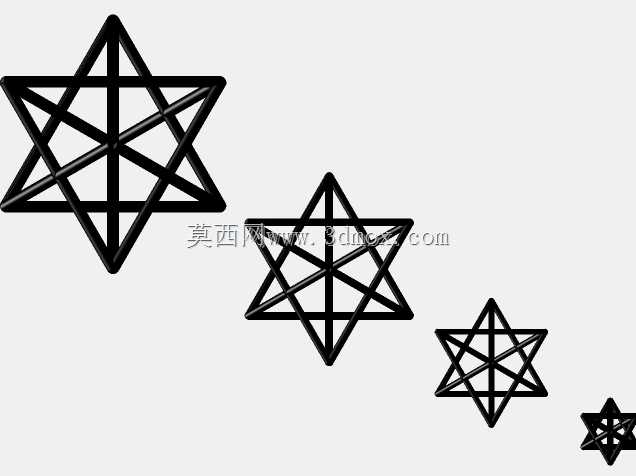

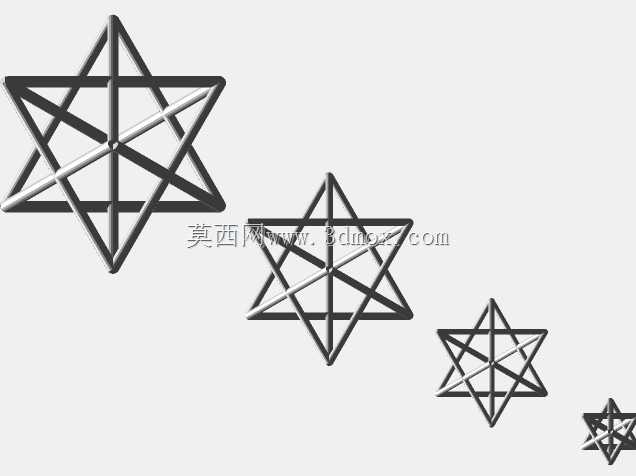

　　这套几何结构围绕面心立方晶格的空间排布展开，把抽象的晶体格点关系转化为可观察、可延伸的杆系单元。模型以正四面体与正八面体组合形成的面心立方骨架为基础，杆件沿晶胞棱边和内部连接方向布置，节点位于格点及面心位置，整体呈现出高度对称、重复而通透的空间网格。不同尺寸的单元在画面中依次排列，便于设计者观察单胞放大、阵列复制和边界截断后的形态变化。

　　从结构思路看，面心立方构型并不是简单地把直线段堆叠在一起，而是利用节点之间的多向连接，使载荷能够沿若干斜向路径传递。单个晶胞内部，杆件从顶点向面心汇聚，再由相邻晶胞共享面心节点，形成连续的三维桁架。这样的布置在轻量化设计中具有明显价值：材料集中在主要传力路径上，中间保留大量空隙，既可降低实体质量，也能为流体通过、散热、填充物渗透或组织长入提供空间。

　　在工程应用中，这类格构常作为多孔结构设计的基础单元使用。增材制造场景下，它可以嵌入承力零件的局部区域，用于替代部分实心材料，使构件在刚度、质量和能量吸收之间取得平衡；热管理部件中，连通的孔隙和密集杆面能够增加换热面积，使流体在网格内部绕行并产生扰动；轻量化工装、支撑骨架和仿生结构中，重复晶胞还可以按受力方向调整密度，在高载荷区加密，在低载荷区放大单元尺寸。

　　该模型保留了清晰的杆系中心线和节点交汇关系，适合作为参数化晶格设计的起始参照。设计者可在三维软件中以单胞为最小单位进行阵列，沿X、Y、Z三个方向复制后检查相邻单元是否共享节点；若用于实体建模，则需要给骨架线赋予统一杆径，并在节点处处理杆件相交，避免出现重叠体或细小断裂面。画面中标注的外径与杆径比例，也提示了该结构对尺度变化较敏感：单元尺寸放大后，孔隙率和杆件长细比会随之改变，不能直接把微小晶胞的受力表现照搬到大型桁架中。

　　安装与边界设计时，应重点考虑格构区与外部实体的过渡。纯晶格端面如果直接作为承载界面，节点接触面积有限，局部应力容易集中；实际零件通常会在格构外侧增加连续蒙皮、端板或实体边框，让外载荷先进入刚性边界，再分配到内部杆系。与连接件配合时，还应在孔位、螺纹区、定位面周围保留实体材料，不宜让细小杆件直接承担夹紧力。

　　从制造角度看，杆系方向多、悬空节点多，采用粉末床熔融等增材工艺时需要考虑粉末排出和支撑去除。单元尺寸过小会使内部通道狭窄，清粉和后处理困难；杆径过细则可能在成形、热处理或搬运过程中弯曲失效。若用于铸造或注塑，则还要进一步放大杆件、增加圆角，并检查封闭腔与拔模方向。

　　整体而言，该结构把面心立方晶格的对称性、空间连通性和桁架传力特征集中呈现出来。它既可以作为教学演示中理解晶体点阵与多孔结构的可视化对象，也可以作为机械轻量化设计中的格构母型，经过尺度调整、杆径优化、阵列裁剪和边界加强后，融入具体零部件的结构方案。
