空间点阵式晶格基础支撑单元结构

项目分类:通用机械零部件 发布时间:2024-05-14 ID:750888
  • 空间点阵式晶格基础支撑单元结构
  • 空间点阵式晶格基础支撑单元结构
  • 空间点阵式晶格基础支撑单元结构
  • 空间点阵式晶格基础支撑单元结构

  这套空间点阵式晶格基础单元,核心面向轻量化结构填充、仿生承载骨架以及增材制造内部支撑场景开发,属于周期性多孔结构的最小重复构型,在航空航天轻量化舱段、新能源设备缓冲隔振、医疗植入物仿生骨小梁、工业减振平台等领域都有广泛的工程应用价值。不同于传统实体零件通过整块材料切削成型的思路,这类晶格单元通过杆件在三维空间的定向排布,用最少的材料占比实现预设方向的力学承载能力,在保证结构刚度满足工况要求的前提下,大幅降低整体构件的自重,同时内部连通的孔隙结构还可以兼顾流体导流、散热换热、冲击能量吸收等附加功能。

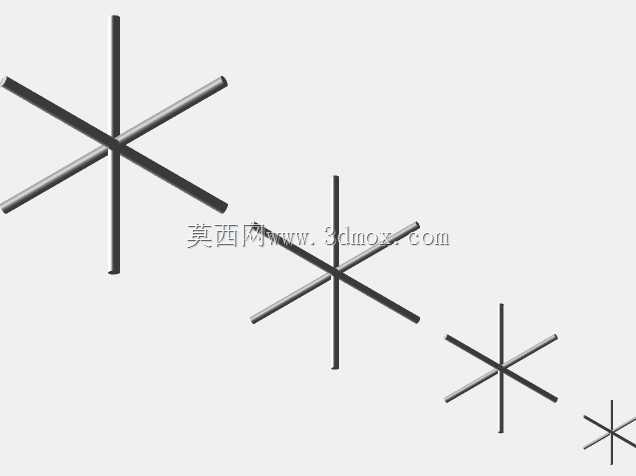

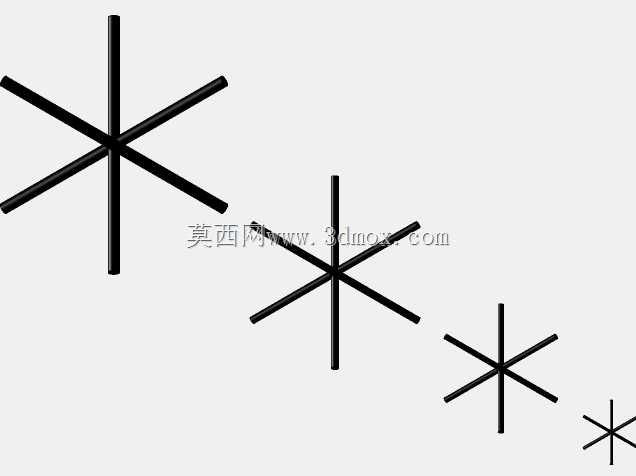

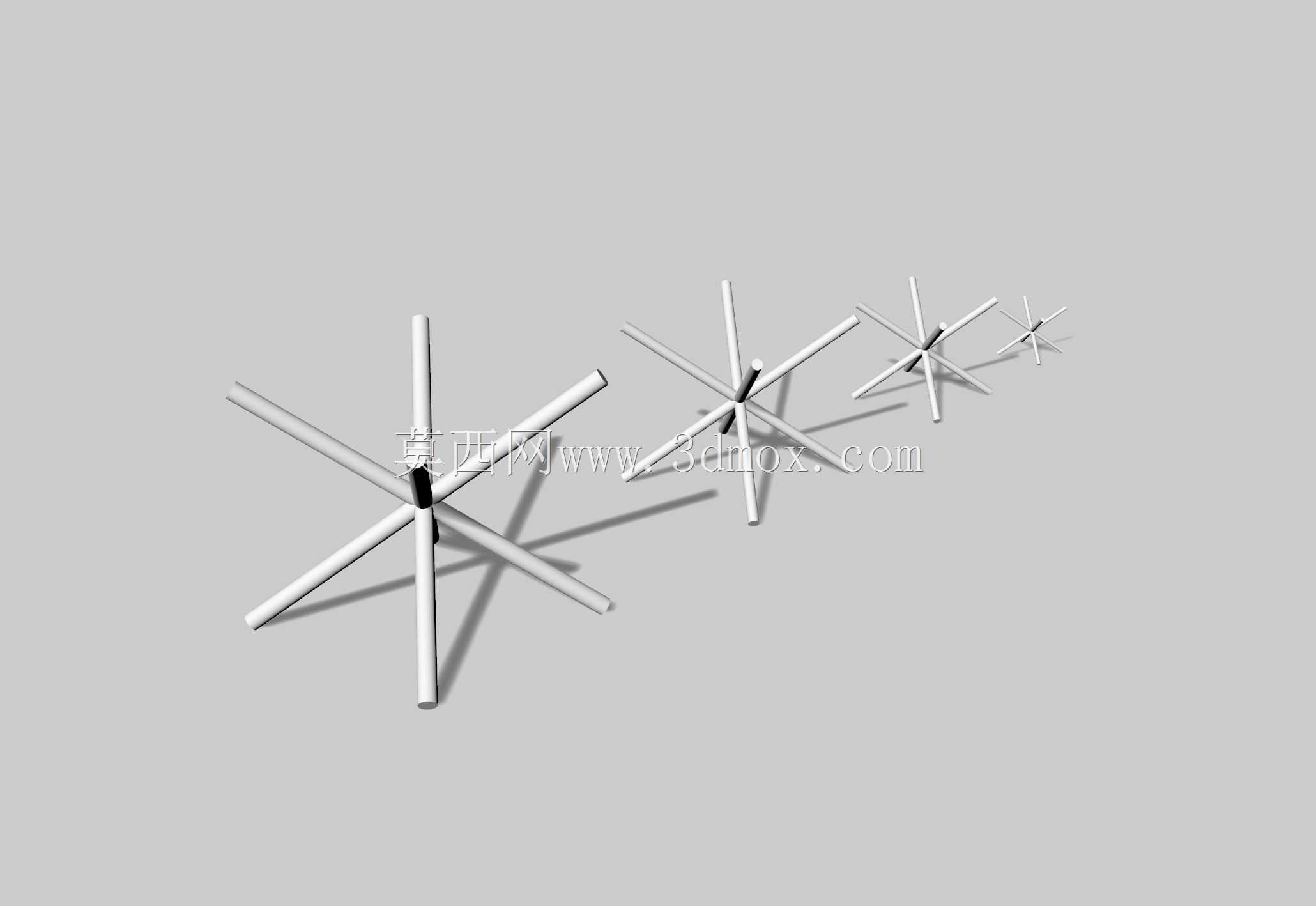

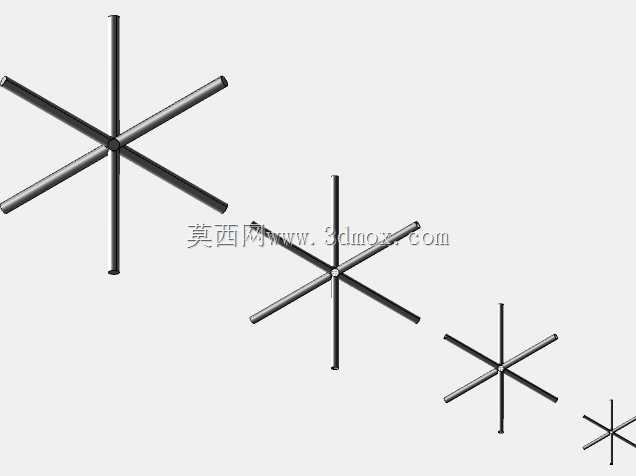

  从构型设计逻辑来看,该单元采用中心节点向外辐射多根空间杆件的星型排布方式,所有杆件交汇于中心连接节点,杆件沿三维空间不同轴向延伸,相邻单元拼接时,杆件端部可以精准对接,形成连续贯通的周期性点阵网络。设计过程中首先要确定单元的特征间距,也就是相邻两个晶格中心节点的中心距,本次构型的节点中心距设定为10.0mm,这个尺寸属于微小型晶格的常用区间,既不会因为单元尺寸过大导致填充后结构出现明显的力学各向异性突变,也不会因为单元尺寸过小导致杆件排布过于密集,给后续增材制造的粉末排出、树脂清理带来工艺难题。单根杆件的外径设定为0.75mm,这个杆径参数是结合常用金属3D打印、光固化3D打印的最小成型精度匹配选取的:对于不锈钢、钛合金粉末激光熔融工艺,0.7mm左右的杆径可以稳定成型,不会出现打印过程中杆件翘曲、断裂的问题;对于光敏树脂光固化工艺,这个杆径也具备足够的支撑强度,不会在后处理、清洗过程中发生弯折变形。

  实际工程使用中,设计人员不需要直接使用单个微小单元,而是可以根据待填充构件的内部空腔边界,对该基础单元进行阵列复制,按照X、Y、Z三个方向的空间坐标批量排布,让晶格阵列完全填充在零件的外壳内部,晶格杆件的外端和零件的外壁内侧融合为一体,让外部壳体承受的载荷可以均匀传递到内部每一根晶格杆件上,避免实体结构出现局部应力集中。在缓冲吸能场景下,比如无人机的起落架缓冲块、精密设备的运输包装内衬,这类晶格结构受到冲击载荷时,空间杆件会按照预设的顺序发生渐进式屈曲变形,通过杆件的塑性变形大量吸收冲击能量,而且变形过程中不会出现实体泡沫材料那种突然碎裂、承载力骤降的问题,整个吸能过程的反力曲线更加平缓,能够为内部精密器件提供更稳定的防护效果。在散热场景下,晶格内部连续连通的孔隙可以让冷却气流或者冷却液体顺畅流过,密布的杆件相当于大量扩展的换热翅片,相比传统的平直散热翅片,晶格结构的比表面积更大,流体在孔隙内流动时会不断被杆件扰动,打破边界层的热阻,换热效率可以得到明显提升。

  安装边界方面,该基础单元作为周期性结构的最小模块,阵列填充时需要在构件外壳的内壁预留至少0.3mm以上的融合余量,让最外层晶格杆件的端部和壳体内壁完全熔接,避免出现连接界面的分层缺陷。如果是用于承载要求较高的结构件,还可以在晶格阵列和外壳连接的过渡区域适当加大局部杆件的直径,从内部0.75mm的杆径平滑过渡到和壳体壁厚匹配的尺寸,消除连接位置的应力突变。针对不同的工况载荷方向,还可以在该基础构型上调整对应受力方向杆件的直径,比如主要承受Z向压载的构件,可以适当加粗Z向排布的杆件,弱化非承载方向的杆件占比,进一步优化材料的利用率。这类点阵结构完全依托增材制造工艺实现整体成型,不需要后续装配拼接,所有杆件和节点在一次成型过程中就连为整体,避免了传统组装式多孔结构存在的连接松动、焊缝疲劳等问题,在轻量化要求严苛的装备设计场景中,能够帮助结构工程师在刚度、重量、功能集成几个维度找到更优的平衡方案。
