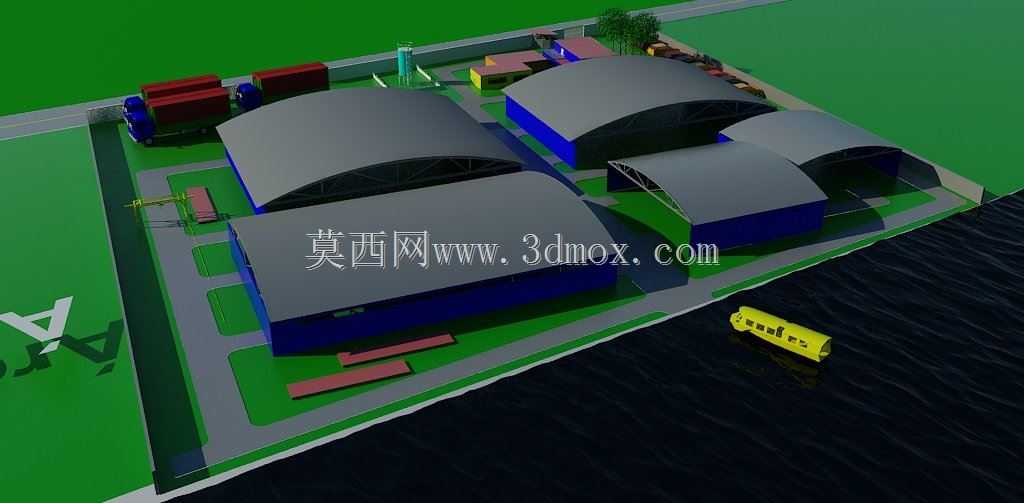

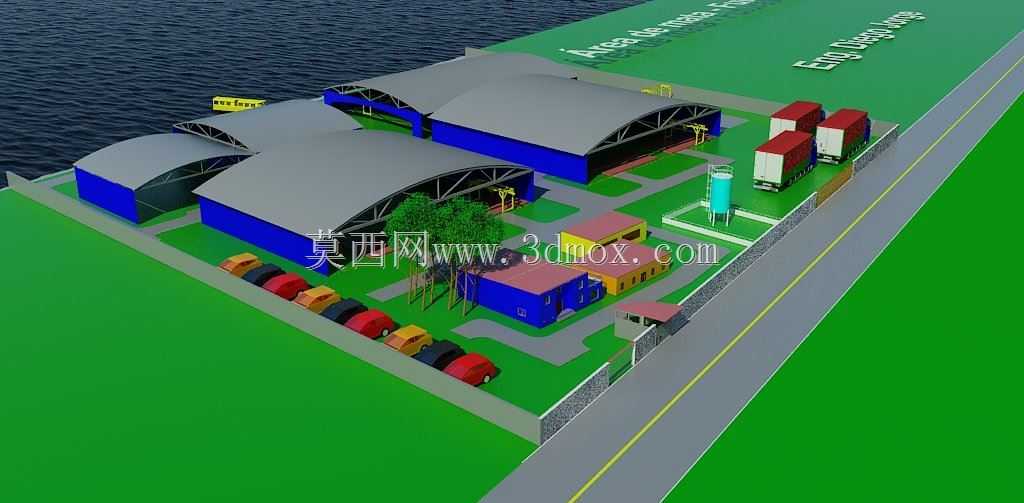

临港工业厂区整体规划布局三维场景

　　这套临港工业厂区的三维布局方案，核心是在滨水岸线的有限用地内，把生产仓储、物料转运、水陆接驳、内部通行这几类核心功能梳理清楚，给后续总图落地、管线综合、设备进场预留出可调整的空间。做这类厂区建模的时候，最先要卡的不是建筑造型，而是岸线的作业边界：临水一侧要留出足够的驳岸作业带，图里水面上停靠的小型作业艇，对应的就是近岸物料短驳、水上巡检的通行需求，驳岸到厂房之间的硬化场地不能堆放大体量固定设施，要保证小型转运车辆、临时吊装作业有回转空间。厂区内部的几栋大跨度拱形厂房，是整个布局的核心生产区块，拱形屋面的选型本身就适配大空间生产、仓储的需求，内部不用加设过多中间立柱，不管是布置长尺寸生产线，还是堆放成批的工业成品、原材料，

　　都能灵活划分工位，厂房侧边的蓝色围护结构对应外墙采光带与设备进出的大型门洞位置，门洞的净宽、净高要提前和后续进场的生产设备尺寸对齐，避免后期设备进场时出现门洞宽度不足、吊装高度受限的问题。厂房之间的环形道路是内部物流的骨架，道路转弯半径要满足厂内转运货车的通行要求，道路两侧的绿化隔离带不只是景观作用，同时也埋设有给排水、电力、通信的管线走廊，建模时把绿化带的宽度预留出来，后续管线排布就不用占用硬化路面，也方便后期检修开挖。厂区左上角的红色长条形建筑，对应配套的仓储与附属动力区块，这个位置靠近厂区对外的出入口，外来货运车辆不用深入核心生产区就能完成装卸货，能减少外部车辆对内部生产动线的干扰。场地里零散布置的小型配套建筑，分别对应门卫、

　　调压站、小型工具库房这类辅助功能，这类点位的排布要兼顾服务半径：比如消防相关的设施点位要保证到每栋厂房的步行距离符合规范，动力站房要靠近负荷中心，缩短管线输送距离，降低能耗。建模过程中对场地竖向的处理也很关键，临港地块的场地标高要比常年洪水位高出足够的安全余量，场地从厂房向驳岸方向做平缓坡度，雨水可以顺着路面坡度排向侧边的雨水口，不会在厂区内部形成积水。厂房内部的地坪标高要比外部室外地面高出一定差值，防止雨季雨水倒灌进车间。物料动线的规划上，水陆转运的货物从驳岸起吊后，可以通过侧边的主干道直接运入对应厂房的装卸口，厂内生产产生的成品也可以通过同一条动线直接运到仓储区或者岸边装船，整个动线没有交叉折返，不同方向的物流人流分开设置，

　　人行出入口靠近厂区办公配套侧，货运出入口靠近对外公路侧，避免人货混行带来的安全隐患。每栋厂房周边都预留了后期扩建的预留场地，当前的绿化区域在后期产能提升时，可以直接改建为新的生产车间或者堆料场，不用改动已建成的核心路网与管线主干。屋面的拱形曲面建模时同步考虑了排水坡度，雨水可以顺着屋面弧线快速排到两侧的雨水沟，不会在屋面积水，大跨度屋面的支撑结构选型也适配常规工业厂房的钢结构施工方案，构件可以在工厂预制后现场拼装，缩短建设周期。整个场景把厂区的建筑、道路、岸线、作业船舶、绿化景观全部整合在统一的坐标体系里，设计师可以直接在这个三维场景里校验不同设施之间的安全间距：比如动力站房和民用建筑的防火间距、厂房到岸边的安全距离、道路和建筑外墙的退让距离，都能在模型里直接测量核对，比二维总图更直观发现布局里的动线冲突、间距不足问题，也能用来做前期方案汇报、施工阶段的场地交底，让施工方快速理解整个厂区的布局逻辑，减少施工阶段的临时变更。
