二冲程发动机缸头结构三维设计作品

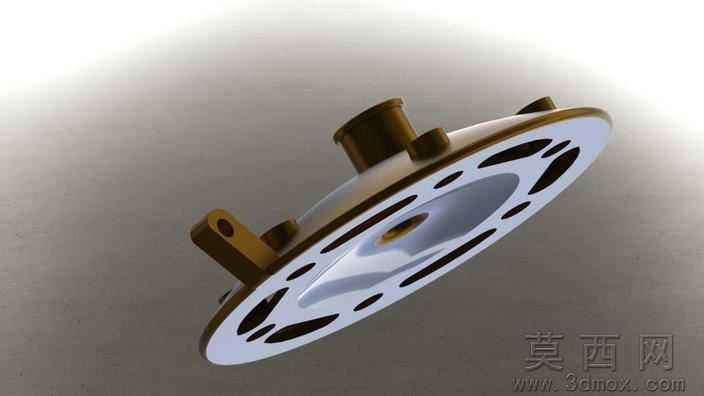

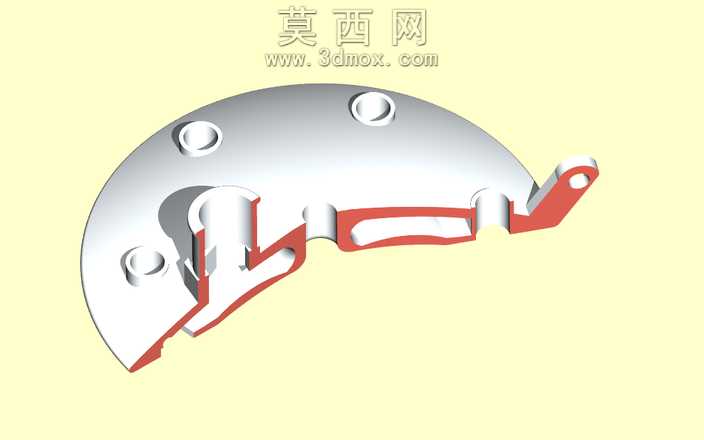

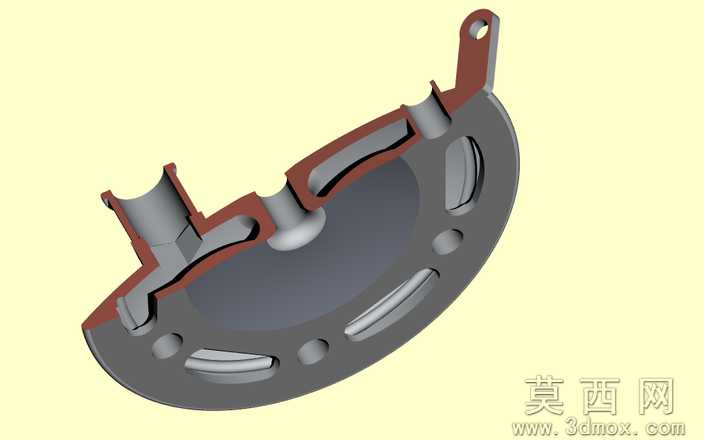

本作品为二冲程内燃机缸头的三维建模设计成果，建模阶段围绕二冲程缸头的实际功能需求展开结构规划，首先梳理缸头作为内燃机核心配气与密封部件的功能逻辑，明确其需要集成的气道接口、安装定位结构、减重孔位、连接凸台等核心特征的排布逻辑。建模过程中采用参数化建模方式，对缸头的圆盘主体轮廓进行精准草绘，通过拉伸、切除等基础特征构建主体基体，针对侧面伸出的气道连接凸台、安装吊耳结构，采用多基准面定位的方式完成特征搭建，确保各接口的角度、位置符合二冲程发动机的配气通路设计要求。对于盘面分布的异形减重孔，采用阵列结合草绘裁剪的方式完成，在保证结构强度的前提下尽可能降低部件自重，同时兼顾孔位排布的均匀性，避免应力集中问题。材质与渲染阶段，针对缸头的金属材质特性进行参数调试，主体金属部分采用哑光金属材质，调整粗糙度与金属度参数还原铸铝部件的真实质感，盘面的密封配合区域采用稍高的光滑度参数，区分加工面与非加工面的视觉差异，渲染时采用柔和的侧上方打光，突出缸头的结构层次感与曲面过渡细节，清晰展现各凸台、孔位、接口的结构形态。设计过程中充分考虑缸头的实际装配需求，各连接凸台的安装孔位、气道接口的对接尺寸均参考通用二冲程小型发动机的配套尺寸进行设计，确保结构的合理性与可制造性，整体模型完整还原了二冲程缸头的所有外部结构特征，各部分曲面过渡顺滑，特征之间无干涉、无破面，能够直观展现该部件的结构形态与设计特点，可用于内燃机结构教学、零部件展示、相关设计参考等场景。
