蒸发喷泉式双向流体流量控制阀结构

　　该阀体结构面向需要在同一腔体内完成两路介质分配、导流与流量调节的管路系统，常见于蒸发冷却、喷淋换热、小型反应回路、实验台流体分配以及设备内部冷却支路。主体采用上部横向主腔与下部竖向进流通道交汇的布置方式，介质由下方竖管进入后，在分叉过渡区域被导向横向主腔，再由两端接口送出；侧向伸出的多个短管接口可作为旁通、取样、喷射或次级支路连接位，使单个阀件能够承担多接口汇流与分流任务。

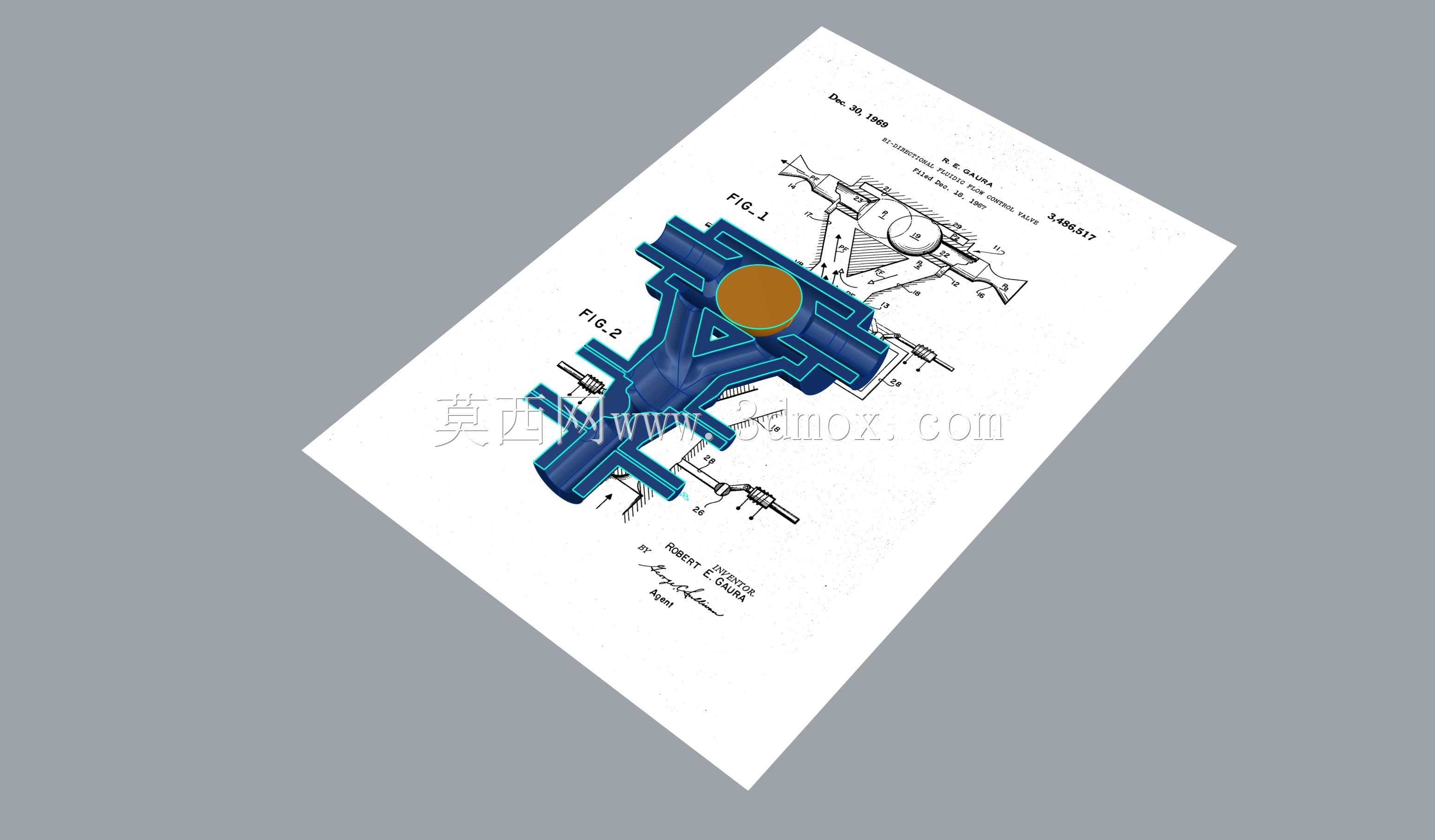

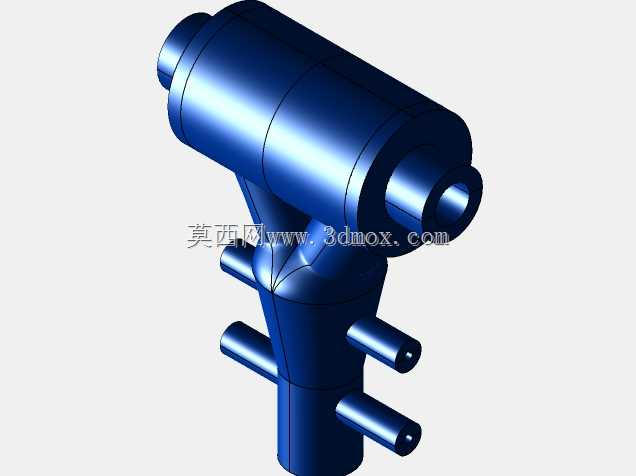

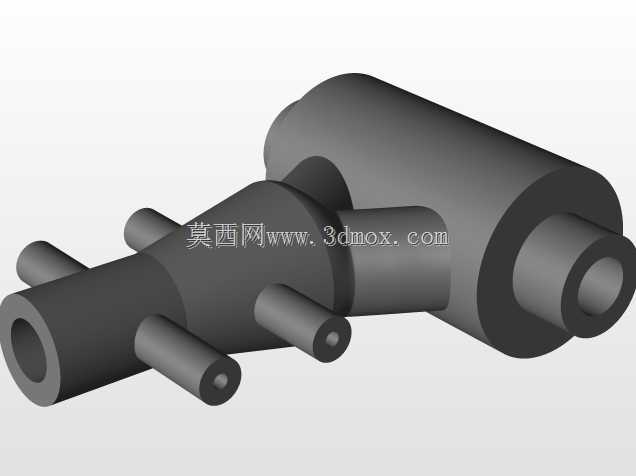

　　从结构形态看，上部横向圆筒为主要承压与导流空间，端部保留同轴接口，便于与外部管道或喷嘴组件对接。下部竖管与横腔之间不是简单直角相交，而是通过圆滑扩径和曲面过渡完成流道转向，这种处理能够降低介质在急转弯处的局部阻力，减少涡流区和颗粒沉积风险。侧向四个短接口沿竖向通道两侧成对布置，接口轴线与主流方向形成明确空间关系，建模时需要保证各孔口与内腔贯通，同时控制接口外壁与主腔壁面的相贯区域，避免出现薄壁、尖角或难以铸造的结构。

　　在实际用途上，这类阀件并不只是普通直通管件。横向主腔可容纳阀芯、导流套或喷淋构件，竖向入口承担来流稳压，侧向短管则可连接不同工况支路。若用于蒸发喷泉场景，流体经主腔端部或内置喷嘴形成喷射，配合外部热源完成蒸发、冷却或加湿；若用于双向流量控制，两侧接口可根据管路压差实现进出流切换，旁通接口则用于平衡压力、接入检测元件或引出小流量支路。设计时需要根据介质状态判断内腔流速：液相工况应优先降低转向阻力，气液两相工况则要避免流道突变造成液击或噪声。

　　建模思路应先建立主轴线骨架，确定横腔、竖腔和侧支管的中心距、夹角及伸出长度，再用回转体生成主要筒段。横腔与竖腔交汇处属于核心结构，不能仅依靠布尔合并得到生硬交线，应结合工艺条件补足过渡圆角和壁厚区域。侧向短管虽然外形简单，但孔口深度、端面加工余量和外圆连接半径需要统一考虑；若后续采用铸造，各支管与主体连接处应保留拔模和圆角，若采用机加工焊接件，则要明确管段对接坡口和焊缝位置。

　　外形尺寸的控制重点在于安装边界，而非单一总长。横向主腔两端接口构成左右方向的主要装配尺寸，下方竖管决定底部接管空间，侧向短管成对外伸，会在前后方向形成额外干涉范围。布置到设备内部时，不能只核对阀体本体轮廓，还要给法兰、卡套、软管弯头和拆装工具预留操作空间。上部横腔直径较大，靠近机架或墙板时应检查端部管道能否直线接入；下方竖管若与泵出口相连，应保证同轴度，避免管道强制装配产生附加弯矩。

　　承压设计方面，圆筒段承受内压能力较稳定，真正需要关注的是开孔密集区。横腔端部、竖腔底部和侧支管根部均存在截面削弱，尤其侧支管与主体相贯线附近，壁厚在三维曲面上变化明显，应在模型中保留连续实体，不宜用薄壳命令一次性生成后忽略局部补强。对于需要耐腐蚀或洁净度要求较高的工况，流道内壁应尽量减少凹槽和台阶；对于含微小颗粒的循环介质，则要保证旁通口朝向不易形成死角，便于停机后排空和冲洗。

　　功能集成是该结构的突出特点。多接口布局减少了管路中三通、弯头和接头数量，使设备内部管线更紧凑，但也提高了装配方向的约束。设计人员在选型或复刻时，应先梳理各接口的介质流向、开闭关系和检修频率，再决定哪些接口作为主通路，哪些接口用于辅助支路。若阀芯安装在横向主腔内，还需校核阀芯行程、密封座位置与侧孔之间的距离，防止调节过程中旁通流量异常。

　　三维模型在细节上应体现真实工程约束：各管端保持同轴圆柱面，交汇内腔光顺，外部加强过渡与接口长度一致，投影轮廓能够直接用于干涉检查。结构表面没有复杂装饰特征，所有曲面均服务于流道、承压和连接需求。对于设备厂家而言，该阀件可作为模块化流体分配单元使用；对于结构设计人员而言，其价值在于多轴线交汇、多孔接管和铸造过渡结构的完整表达，可直接用于管路布置校核、工艺评审和后续详细设计。
