双电磁铁三位四通方向控制阀结构

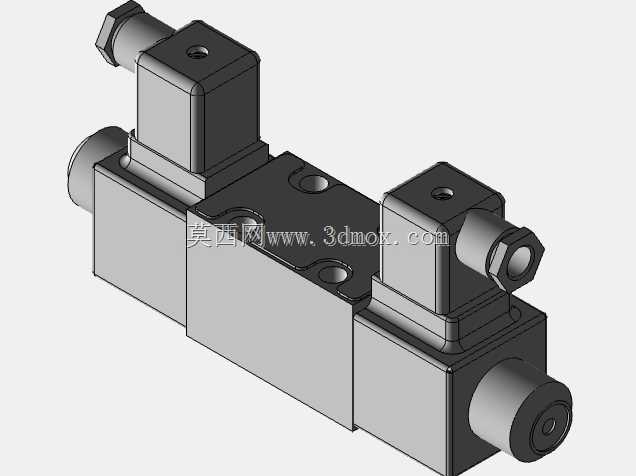

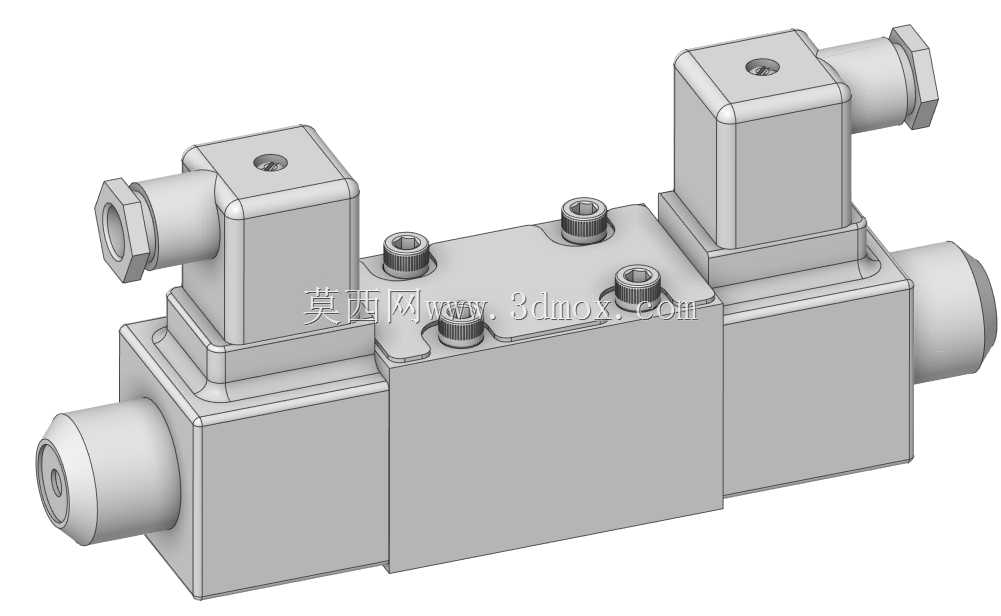

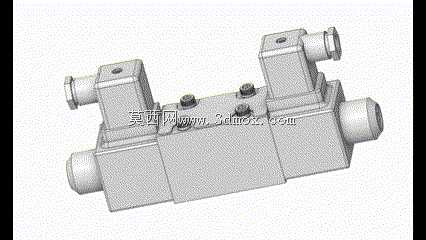

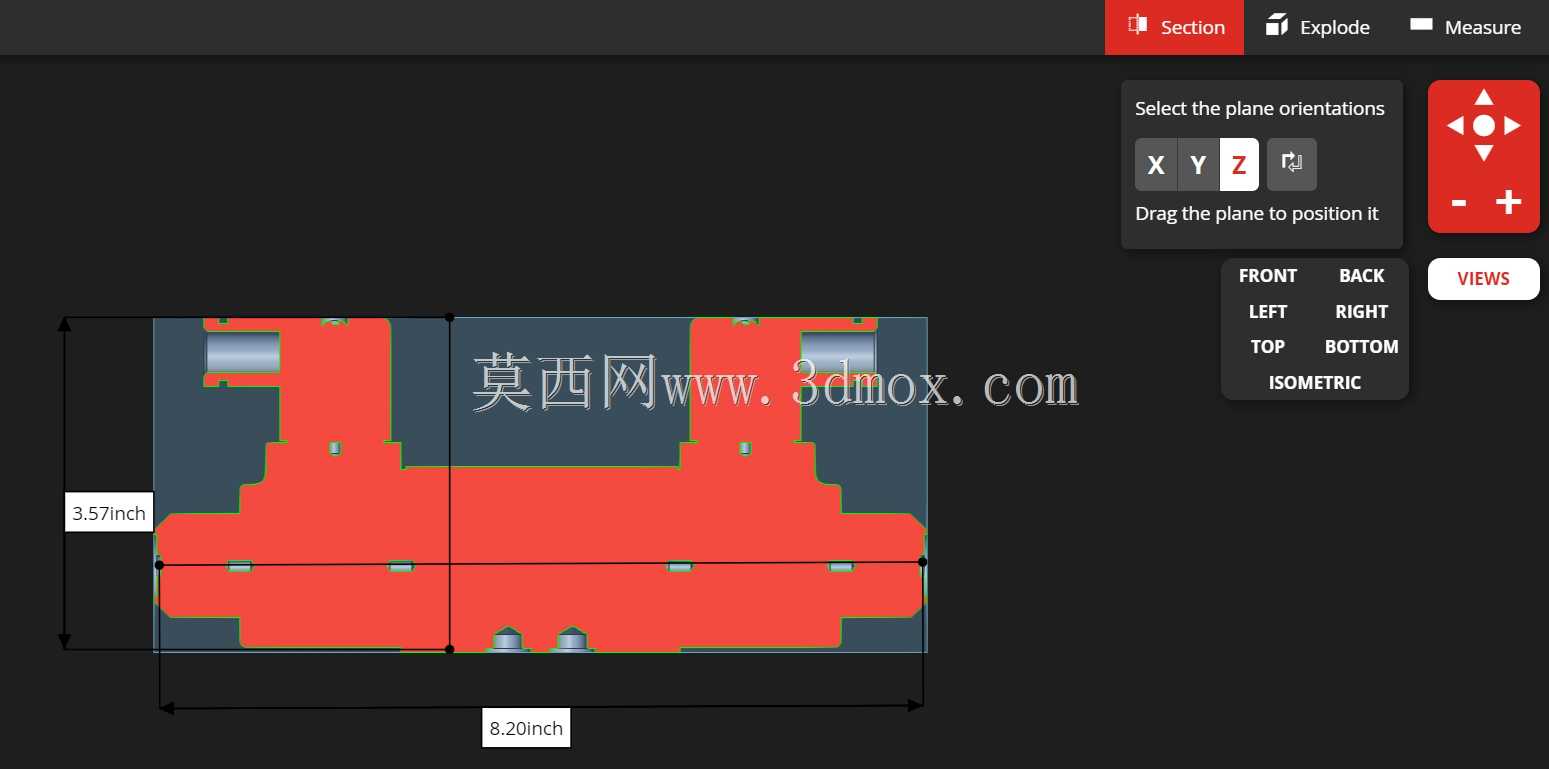

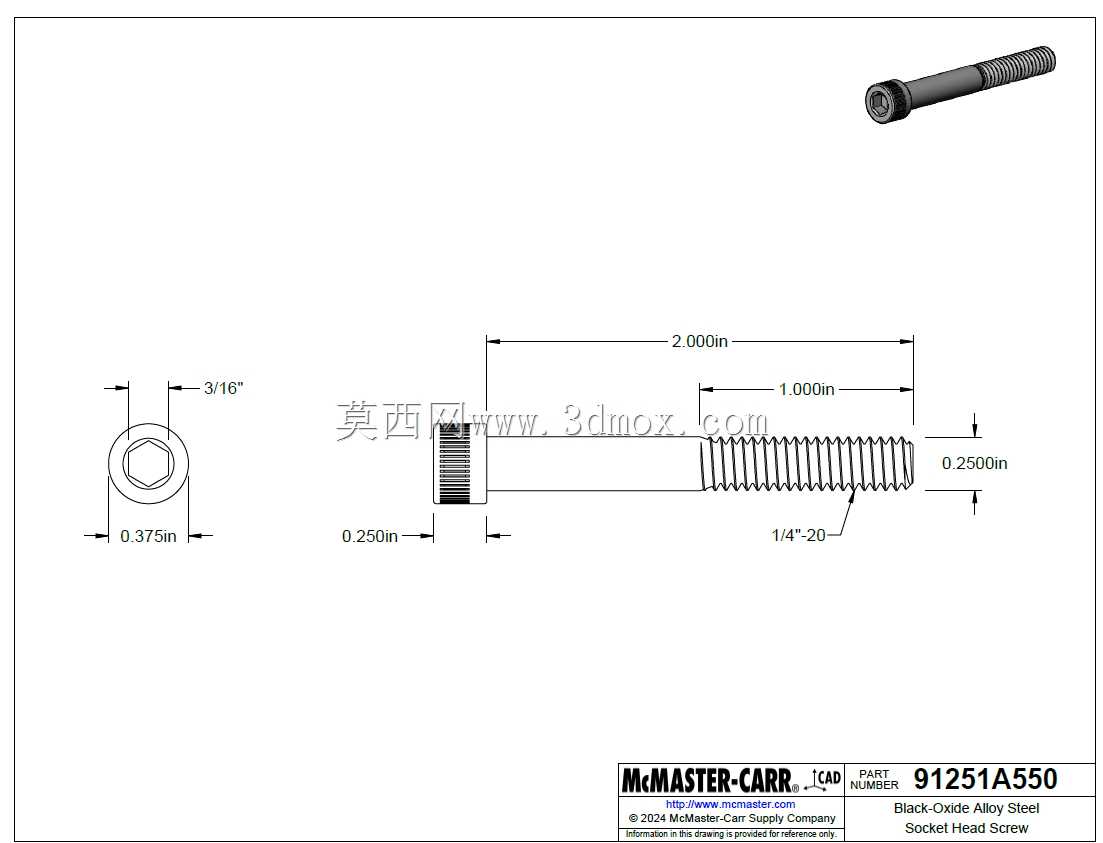

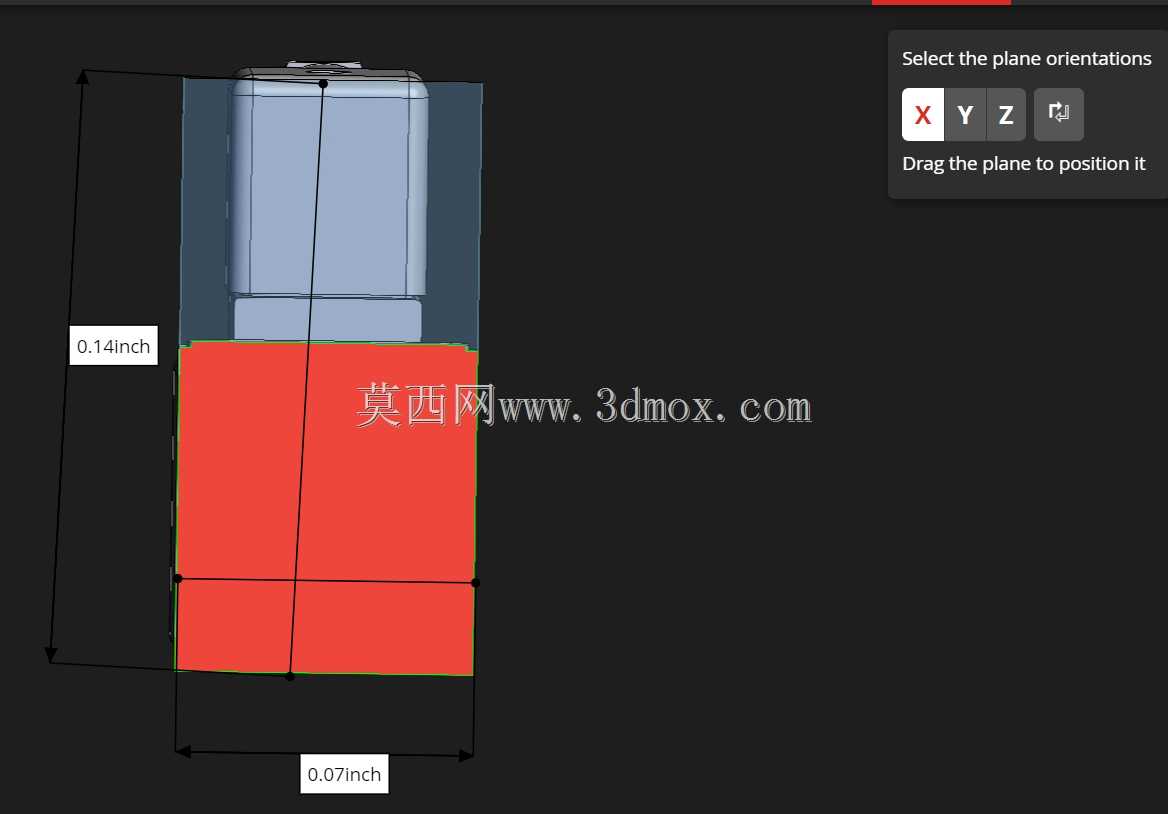

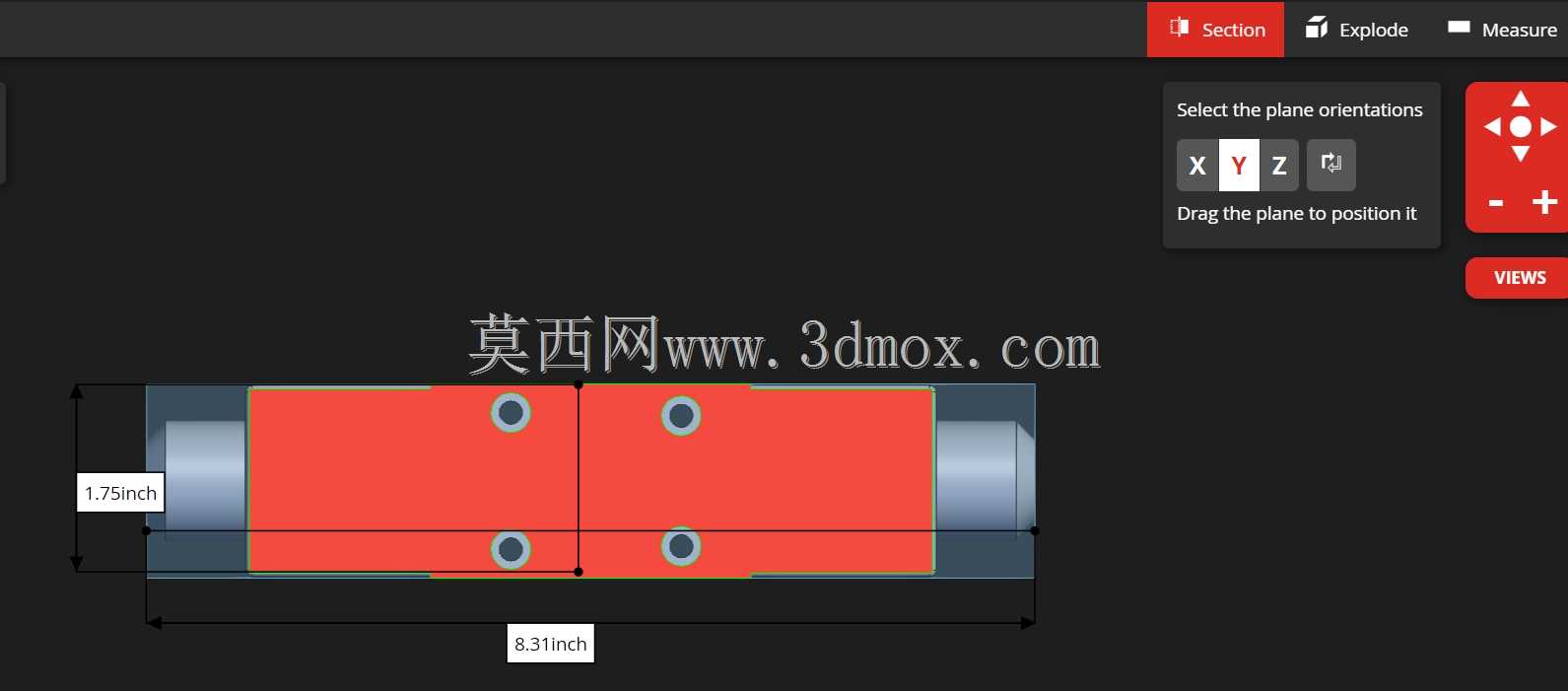

　　在液压传动系统的实际布局中，方向控制阀是决定执行元件动作逻辑的核心控制元件，这类阀件普遍应用在机床液压站、工程机械液压回路、自动化生产线液压工装、冶金设备液压系统等场景中，核心作用是通过改变阀芯与阀体的相对位置，控制压力油的通断与流向，从而驱动液压缸、液压马达等执行元件完成伸出、缩回、正转、反转、停止等指定动作，是整个液压系统中动作指令的直接执行部件。本次呈现的方向控制阀采用双电磁铁驱动的三位四通结构设计，阀体主体为长方体集成式结构，两端对称布置湿式电磁铁驱动单元，电磁铁与阀体之间设置密封连接段，避免液压油渗漏同时保证电磁推力的稳定传递。阀体顶面布置有两个内六角安装螺钉，用于固定阀盖与阀芯限位组件，同时预留有工艺堵头位置，

　　用于加工流道后的封堵，保证内部流道的密封性。阀体侧面共设置四个流体接口，分别对应压力油进油口、回油口以及两个连接执行元件的工作油口，接口采用标准圆柱外螺纹连接形式，可直接与液压管路的管接头适配，无需额外加工过渡连接件。从设计思路来看，这款阀采用的三位滑阀结构，中位机能可根据实际工况需求选择不同的阀芯遮盖形式，比如O型中位可实现各油口全封闭，执行元件停止位置锁定；H型中位可实现各油口连通，系统卸荷同时执行元件可随外力浮动，设计时可根据回路的保压、卸荷、执行元件锁定需求灵活选配阀芯结构。双电磁铁的布置形式采用两端对中设计，阀芯复位依靠对中弹簧实现，当任意一侧电磁铁得电时，电磁推力推动阀芯克服弹簧力向对侧移动，切换油口连通状态，

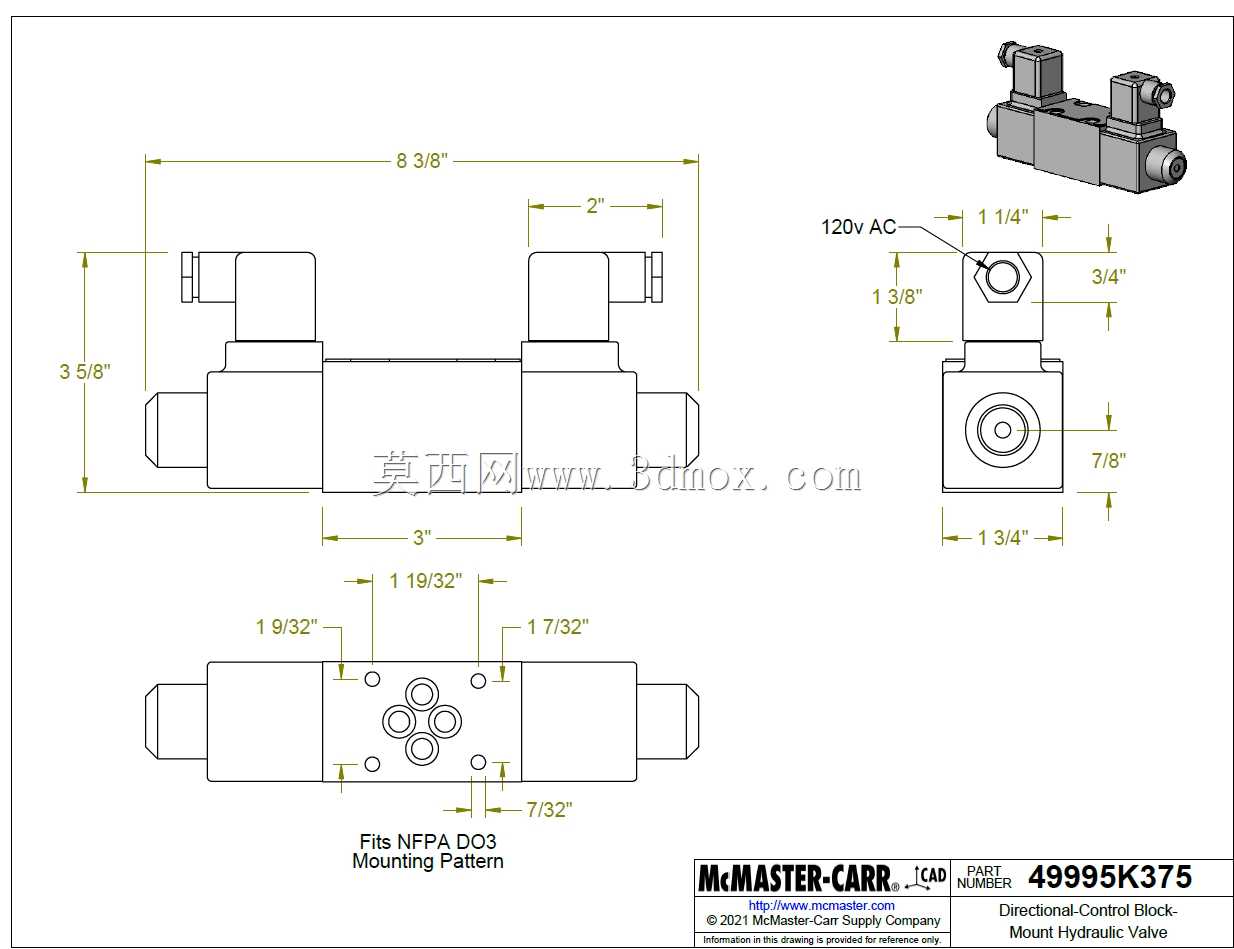

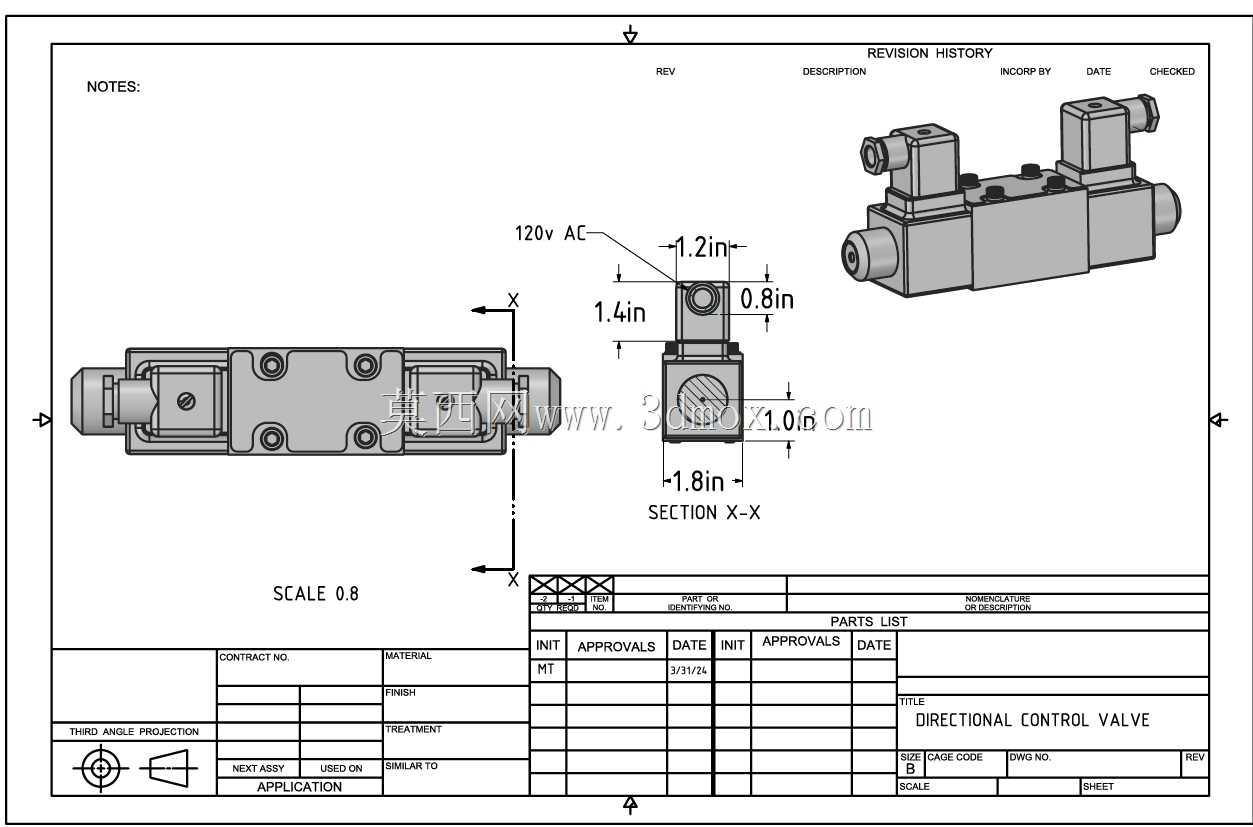

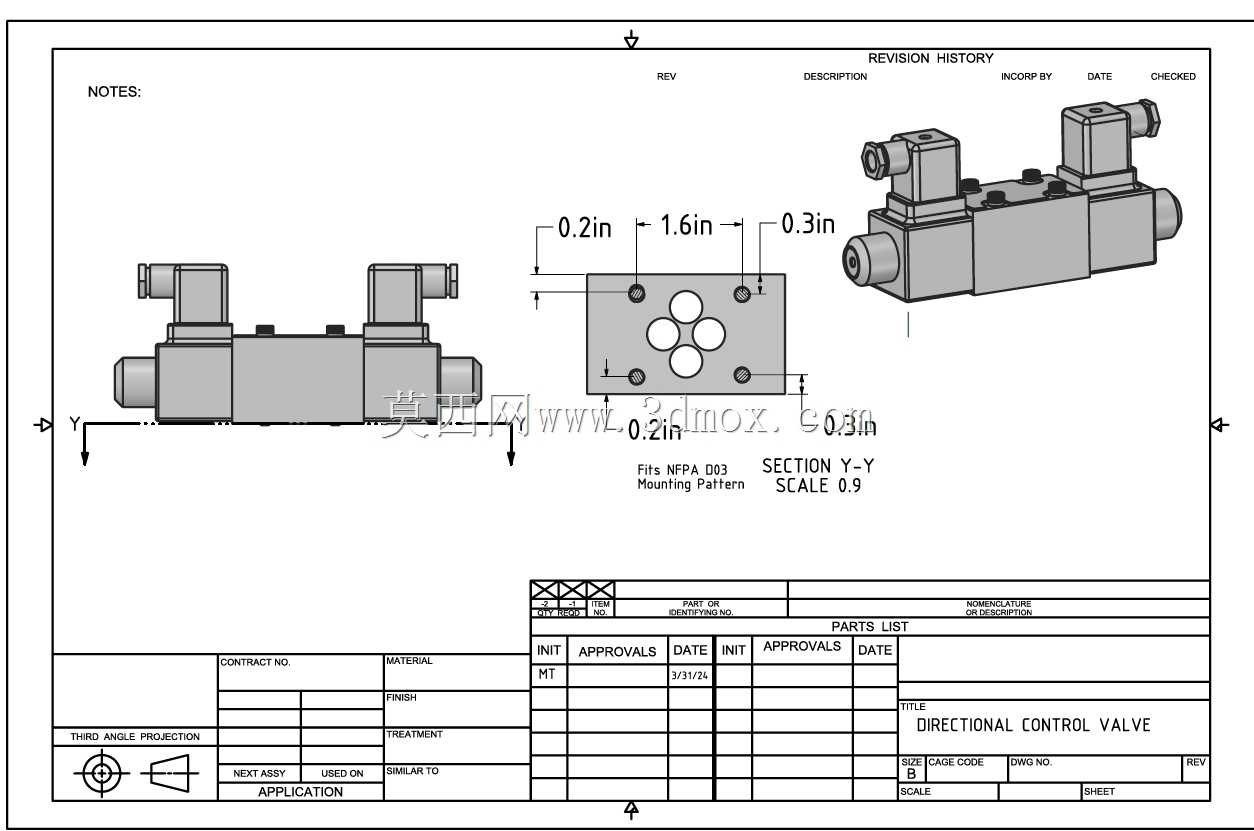

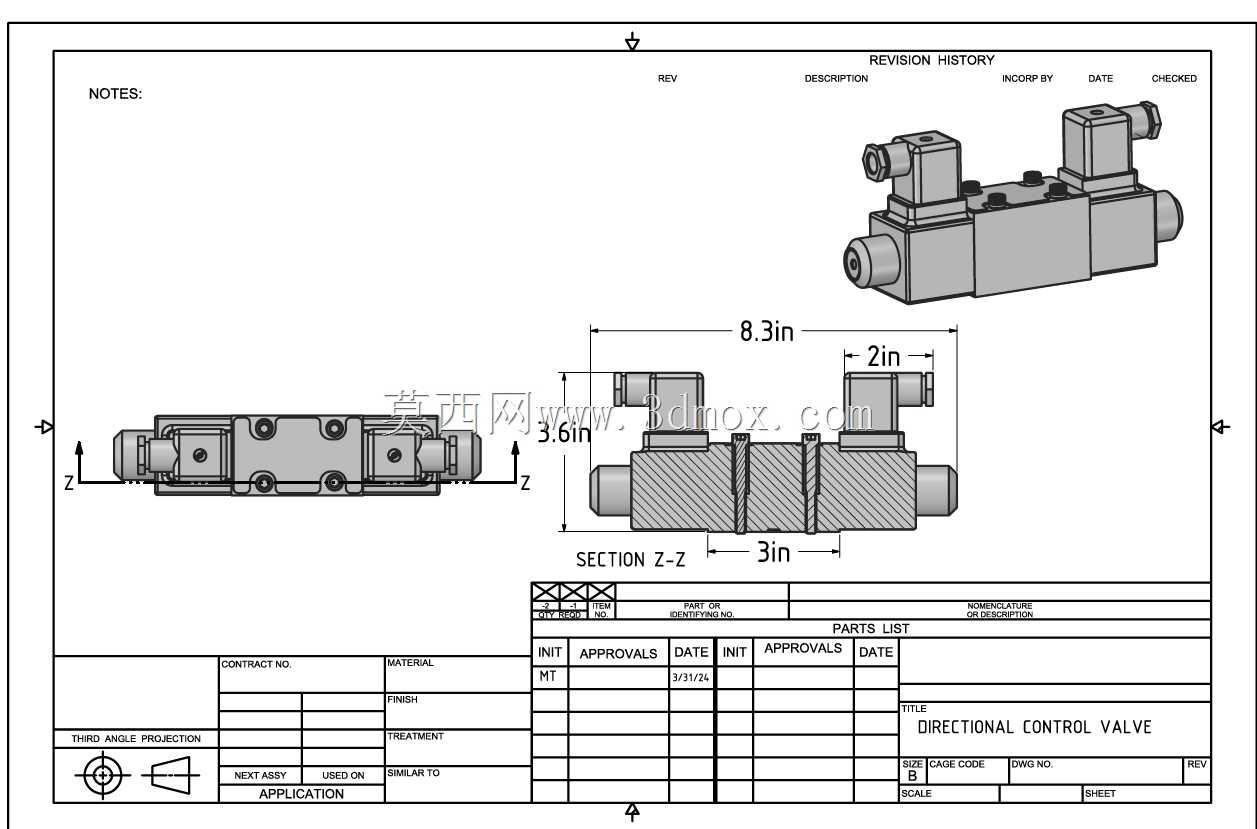

　　失电后阀芯自动回到中位，避免单侧失压导致的误动作，这种驱动形式相比单电磁铁弹簧复位结构，换向行程更长，通流能力更强，适合流量较大的液压回路使用。从安装边界来看，阀体底部为标准安装面，设置有两个定位销孔与四个安装螺钉孔，可直接固定在液压阀块或集成油路板上，安装面的平面度要求控制在0.01mm以内，表面粗糙度不高于Ra0.8，保证安装后结合面无渗漏。整体外形的长宽高尺寸适配常规6通径液压阀的安装规格，电磁铁部分的外伸长度在设计时充分考虑了接线空间，两侧电磁铁的接线端子朝向阀体上方，方便现场布线时的接线操作，同时避免与相邻阀件产生干涉。在实际选型应用中，这类方向控制阀需要匹配系统的额定工作压力、额定流量参数，同时要考虑液压油的粘度范围、

　　工作环境温度，避免在超出参数范围的工况下使用导致阀芯卡滞、密封件损坏等问题。建模过程中对内部流道的转折处做了圆弧过渡处理，减少压力油通过时的局部压力损失，降低油液发热，同时阀芯与阀体孔的配合间隙按照滑阀配合公差设计，保证阀芯滑动灵活的同时减少内泄漏量。阀体外部的棱角处均做了倒角处理，避免安装过程中划伤密封件或操作人员，电磁铁与阀体的连接部位设置有防尘密封圈，可阻挡外界粉尘、水汽进入电磁铁内部，延长元件的使用寿命。在回路设计中，这类阀通常会叠加在单向节流阀、溢流阀等叠加阀之上，组成集成式液压控制回路，减少管路连接的泄漏点，缩小整个液压站的体积。
