弹簧式安全泄压阀三维结构设计

　　这套结构围绕压力容器与管路系统的超压泄放需求展开，核心是利用弹簧预紧力与介质作用力之间的平衡，实现阀瓣的自动开启与回座。模型中下部为阀座与入口法兰结构，介质从底部通道进入，直接作用在阀瓣密封面上；当系统压力低于设定值时，弹簧通过上部压盖和调节件把阀瓣压紧在阀座上，保持密封。压力升高到开启阈值后，介质推力克服弹簧预紧力，阀瓣沿导向结构上升，流体经阀瓣周围通道向外泄放；系统压力回落到安全范围后，弹簧再次推动阀瓣闭合，避免介质持续损失。

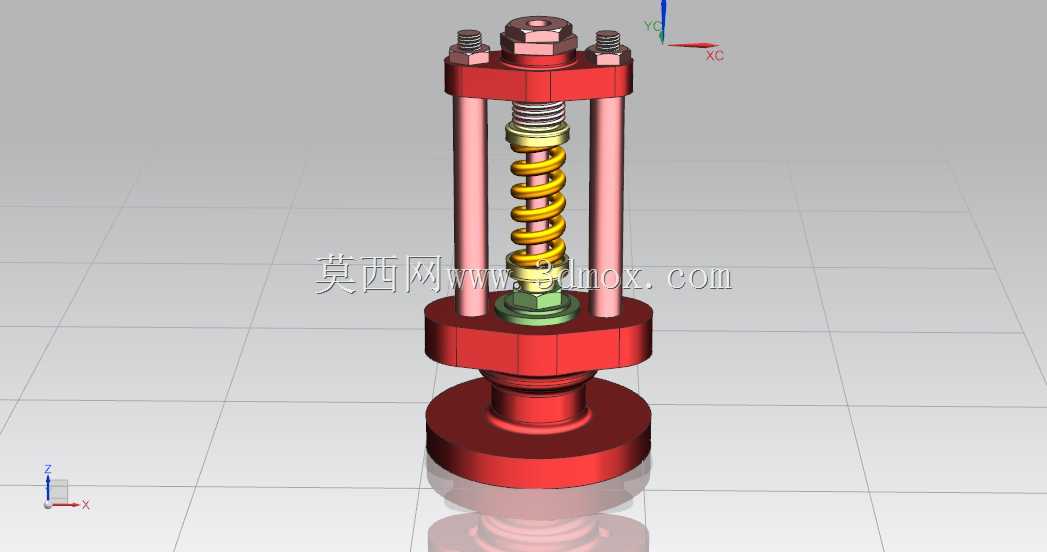

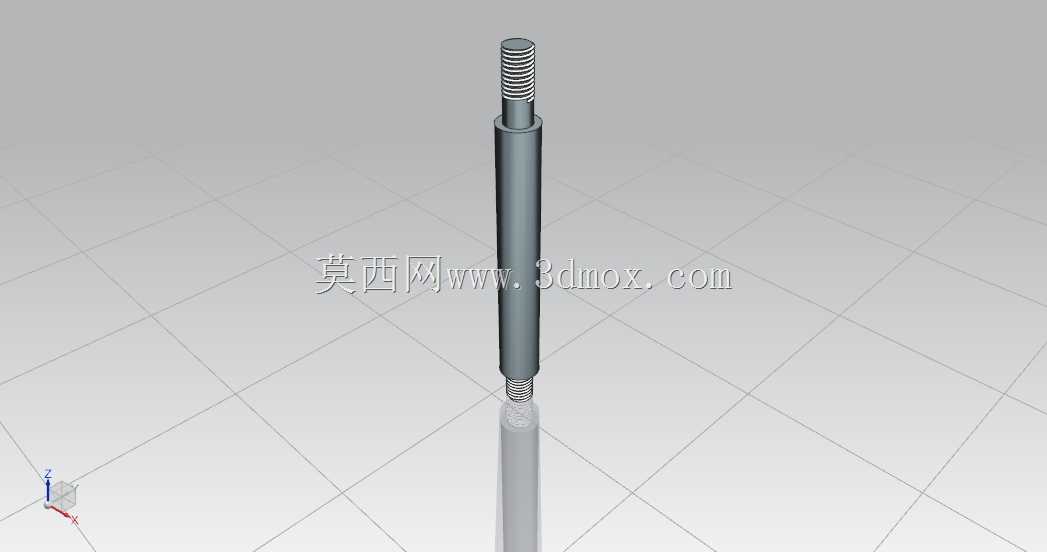

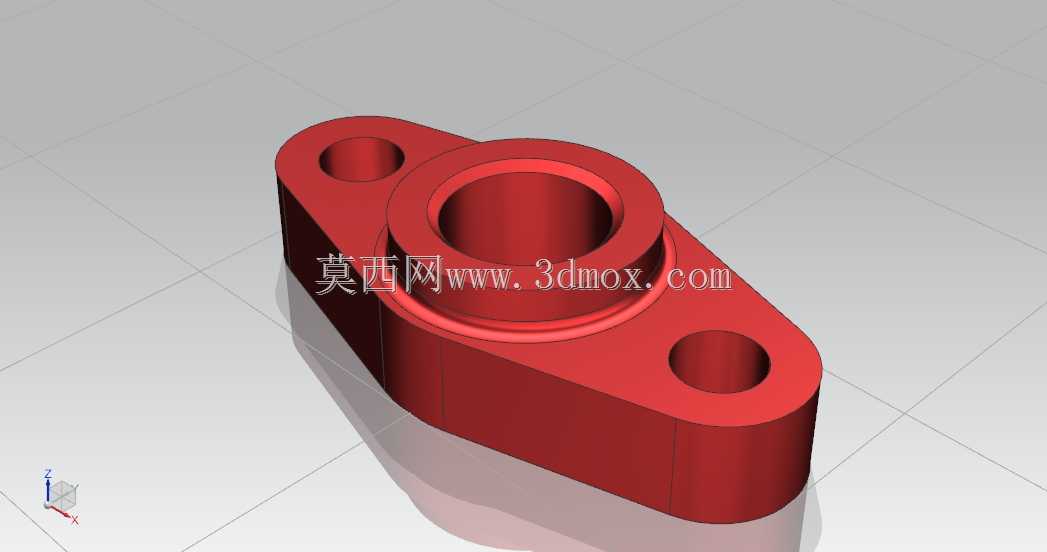

　　从实际布置看，该阀采用外露式框架结构，四根立式拉杆连接上下两块承力板，下部承力板与阀座本体相连，上部承力板承担弹簧调节和锁紧载荷。这种布置的好处是弹簧、阀瓣导向件和调节螺母都处于可见位置，检修时不必整体拆卸阀体，就能观察弹簧压缩状态、阀瓣对中情况以及连接件松动趋势。框架拉杆承受弹簧反力和开启瞬间的冲击载荷，因此在建模时需要保证拉杆轴线与阀瓣运动轴线平行，避免偏载造成阀瓣卡涩或密封面局部磨损。

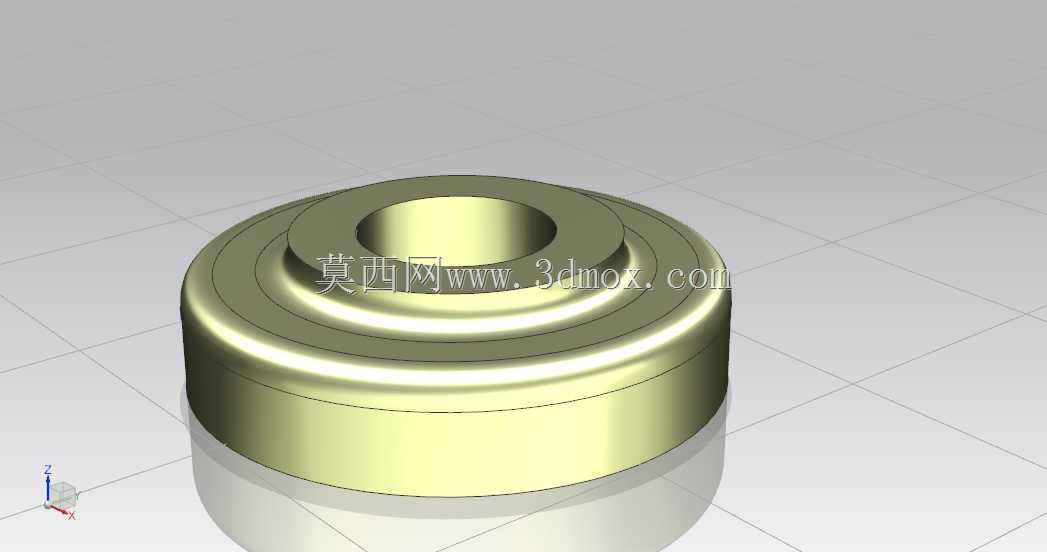

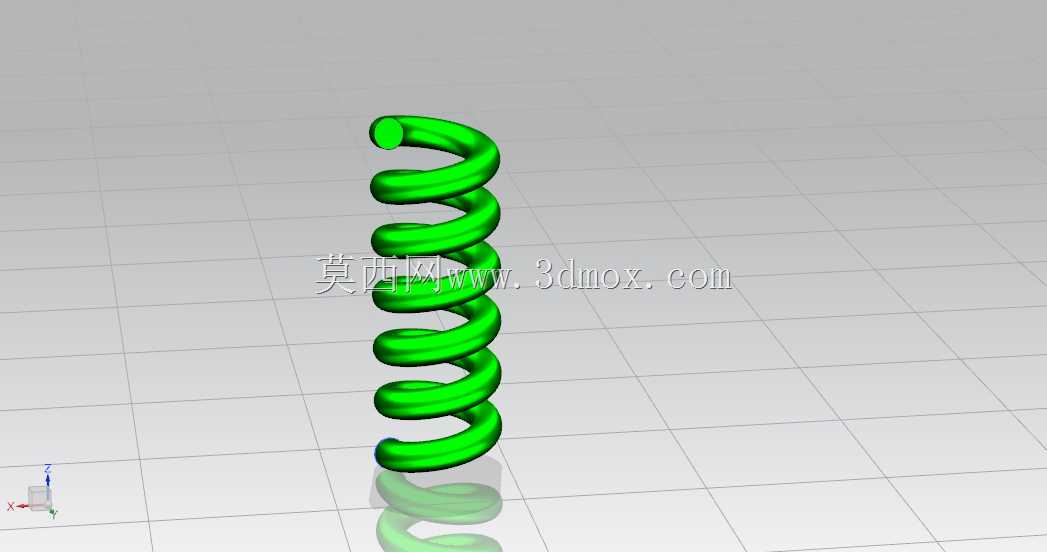

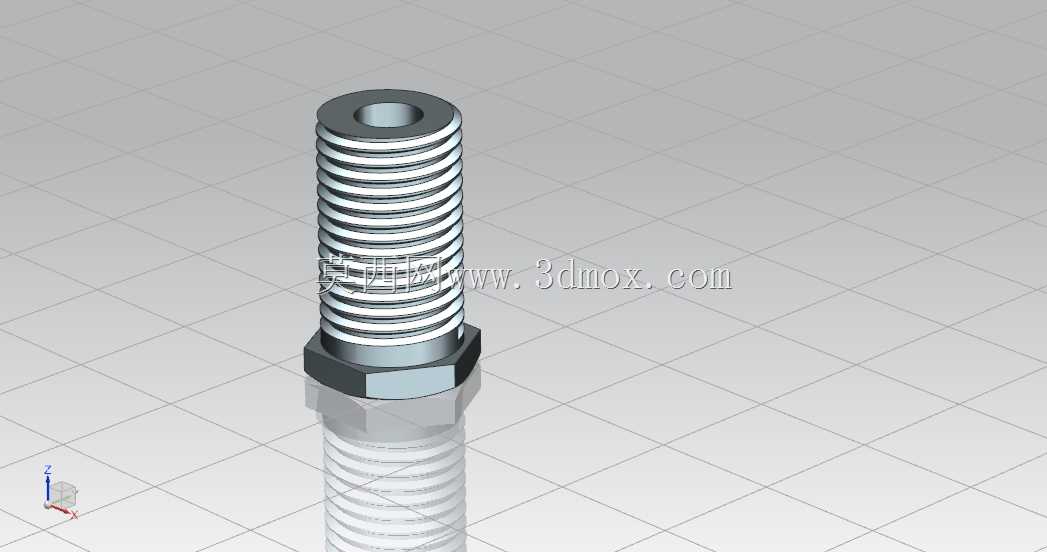

　　弹簧是整套阀的功能核心。模型中弹簧位于阀瓣上方，下端通过弹簧座与阀瓣组件接触，上端受压板和调节螺母约束。弹簧刚度、预压缩量和有效圈数直接决定开启压力与回座压力。工程设计中，预紧力不能只按静态密封计算，还要考虑介质脉动、温度变化、阀瓣升程以及弹簧疲劳寿命。若刚度过大，阀门开启迟滞、排量不足；刚度过小，则容易出现频跳或回座不严。调节螺杆顶部设置锁紧螺母，用于在整定压力完成后固定调节位置，防止运行振动使设定值漂移。

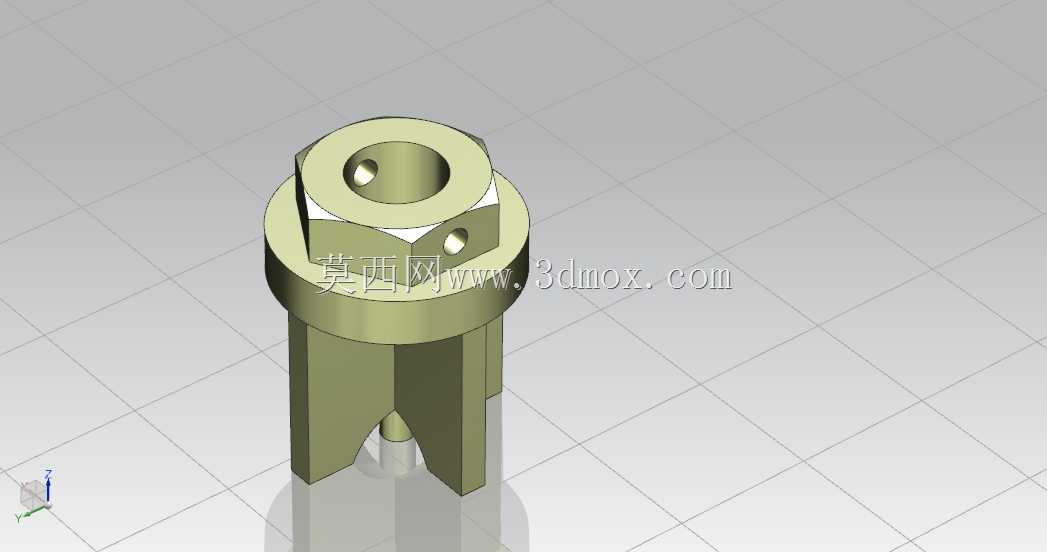

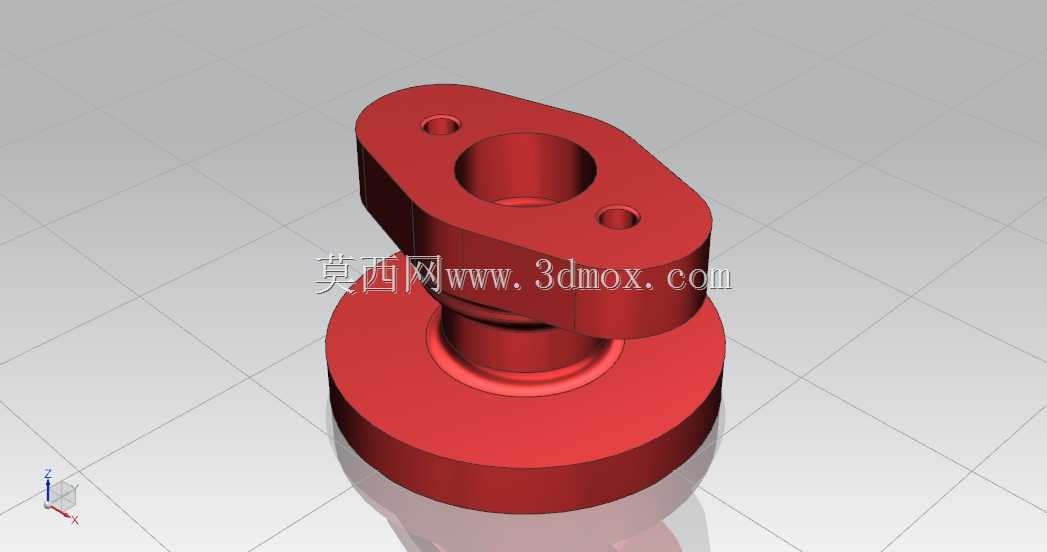

　　阀瓣与阀座密封区是泄漏控制的关键。模型下部通道与阀瓣形成锥面或平面配合关系，密封面需要保持较高同轴度。阀瓣外侧设置导向段，使其在升降过程中沿固定轴线运动，减少侧向摆动。对于蒸汽、压缩空气或洁净液体工况，密封面材料和硬度匹配要根据介质特性确定；若介质含有颗粒，还需在入口侧考虑排污或过滤，避免杂质夹在密封面上导致关闭后渗漏。

　　外形尺寸方面，模型整体呈立式柱状布局，底部法兰直径最大，是安装定位和管路连接的主要边界；中部框架由拉杆围成开放空间，弹簧外径小于上下承力板间距所允许的运动包络；顶部调节螺母和锁紧件占用少量检修空间。布置到设备上时，不能只核对法兰连接尺寸，还要在阀顶预留扳手操作空间，在阀瓣升程方向保留拆卸弹簧和阀瓣的垂直空间。若安装在紧凑管廊内，侧面拉杆与相邻管道、支架之间也应留出间隙，防止保温层、检修工具或热位移造成干涉。

　　安装边界上，底部法兰承担入口介质压力和阀门自重，法兰螺栓需按压力等级均匀预紧。阀门轴线宜保持竖直，使阀瓣重力、弹簧力和介质推力基本共线；倾斜安装会改变运动副接触状态，严重时影响回座可靠性。出口侧若接排放管，管路重量不应直接压在阀盖上，排放管应设置独立支撑，并保证泄放方向安全，避免高速介质冲击人员或设备。

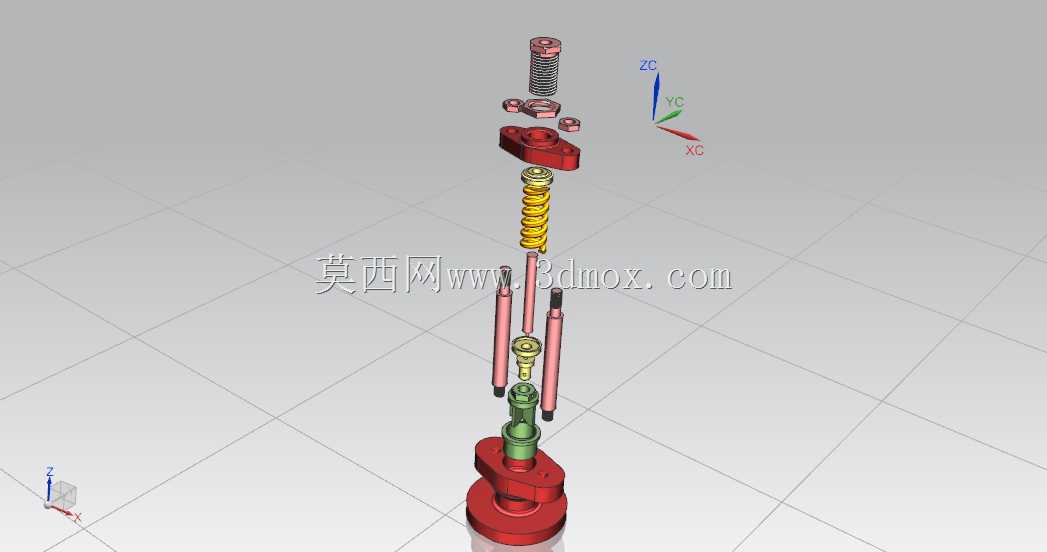

　　建模过程中，结构层次按阀座、阀瓣、弹簧座、压缩弹簧、导向套、拉杆、上下压板、调节螺杆、锁紧螺母和紧固件拆分，便于后续做干涉检查与运动验证。阀瓣从关闭位置到全开位置的升程需要单独校核，重点观察弹簧压缩后各圈是否并紧、阀瓣是否触碰导向套、调节螺杆是否超出螺纹有效啮合长度。拉杆螺母与承力板之间应体现垫圈或锁紧结构，因为安全阀工作时存在周期性振动，连接件防松比普通静态夹具更重要。

　　在选型应用上，这类阀常见于储气罐、锅炉蒸汽系统、液压试验台、化工管路和泵出口保护段。不同场景对排量和允许超压值要求不同，因此三维结构不仅要外观完整，还要让通流面积、弹簧行程和阀瓣升程之间保持合理关系。若用于危险气体或高温介质，外露弹簧区域还需考虑防护、散热和人员防烫；若用于洁净系统，则应减少结构死角，便于检查和维护。

　　整体来看，该模型把安全阀的力传递路径表达得比较清楚：介质力自下而上推动阀瓣，弹簧力自上而下提供闭合力，拉杆框架把上部反力传回阀座，调节机构改变弹簧预压量。结构设计的重点不在复杂曲面，而在同轴度、行程、密封、预紧和检修空间的协调。对三维设计人员而言，完成装配后应进一步结合公称通径、设定压力和排量要求校核关键尺寸，使模型既能展示结构原理，也能支撑后续工程细化。
