轻型带式简易物料输送设备结构设计

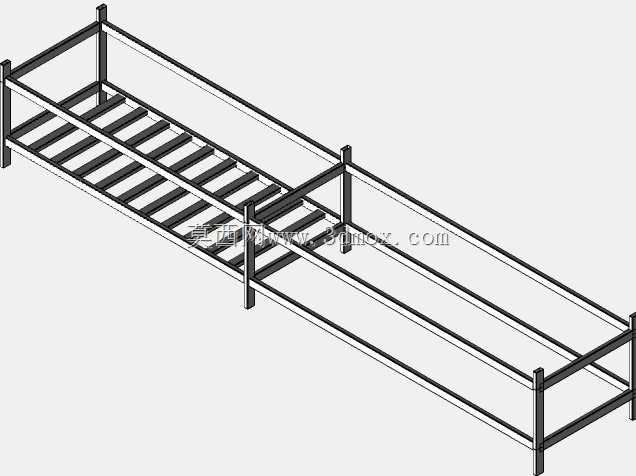

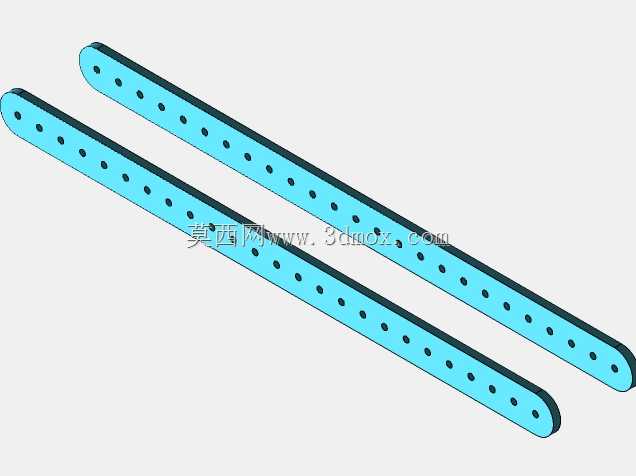

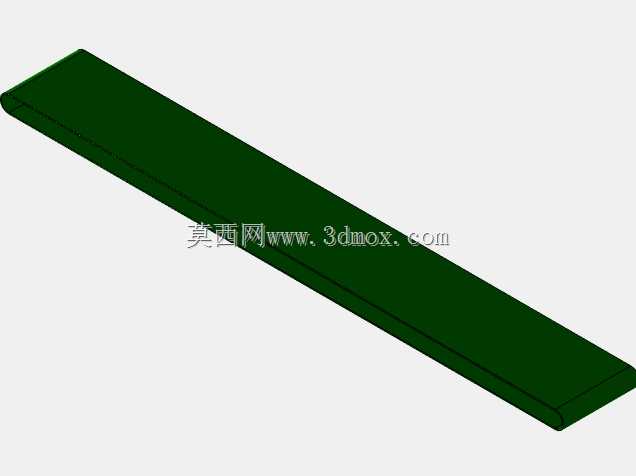

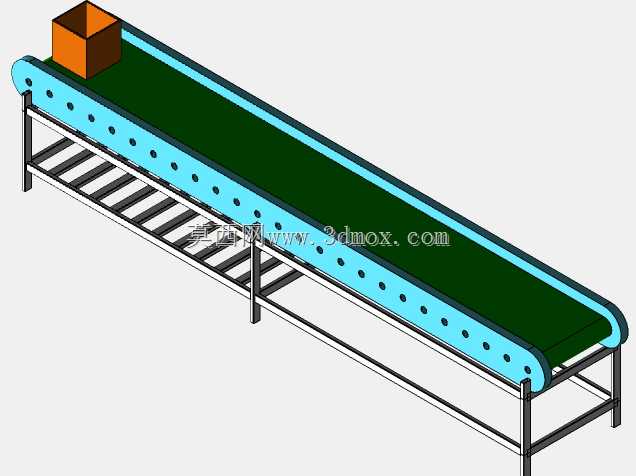

　　这款轻型带式输送结构，主要面向车间内短距离的散件、周转箱类物料转运场景，常见于装配线旁的工序间物料传递、仓储分拣段的货品输送、小型加工单元的工件上下料衔接环节，相比重型输送设备，它的部署灵活度更高，不需要做复杂的地面预埋固定，可根据产线布局调整摆放位置，适配多品种小批量的生产流转需求。设备主体采用分段式铝型材机架结构，支腿部分搭配横向方管焊接的撑档做刚性加强，避免长时间承重后出现机架侧弯变形，两侧的皮带承托边板采用冲孔设计，一方面可以减轻边板自身重量，降低整机制造成本，另一方面冲孔位置可作为后续加装挡边、光电传感器支架、物料导向条的安装基准，不需要后期在型材上重新钻孔攻丝，能缩短现场改造的调整周期。输送面采用深绿色PVC防滑皮带，

　　表面摩擦系数适中，对于纸箱、塑料周转箱、小型金属工件这类常见输送物料，不会出现输送过程中打滑偏移的问题，皮带下方间隔布置的钢制托辊，可将皮带的垂度控制在合理范围内，即使放置一定重量的箱体物料，也不会出现皮带下塌蹭到下方机架的情况。设备两端的主从动辊采用腰鼓形加工设计，能在皮带运转过程中自动纠偏，减少皮带跑偏导致的边缘磨损，延长皮带的实际使用寿命，从动辊端搭配张紧调节结构，可通过侧边的调节螺栓调整皮带张紧度，适配不同温湿度环境下皮带的伸缩量变化，避免低温环境下皮带收缩拉断、高温环境下皮带松弛打滑的问题。从安装边界来看，这款设备的宽度控制在常规单人可操作的范围内，支腿底部预留了脚轮安装孔位，

　　用户可根据使用需求选配固定脚杯或者万向刹车脚轮，若选配脚轮，整线可快速推移切换作业位置，适配临时生产任务的布局调整；若采用固定脚杯安装，可通过脚杯调节整线水平度，抵消地面不平整带来的运转抖动问题。设计过程中特意将驱动端的安装位置预留了足够的维护空间，后续更换减速电机、维护传动链条时不需要拆解整段机架，只需要拆卸端侧的防护盖板即可完成操作，降低日常运维的工作量。两侧边板的高度做了压低处理，不会遮挡操作人员取放物料的视线，在手工装配工位旁部署时，作业人员可直接从输送皮带上取拿工件，不需要探身越过过高的挡边，能降低长时间作业的疲劳感。设备的输送高度适配常规的工作台操作高度，可直接与标准工作台、小型加工设备的出料口对接，

　　不需要额外做高度转接结构，减少产线搭建的配套成本。对于需要做物料分隔输送的场景，可利用边板上的预留孔位加装可调节的导向栏，将输送面分隔成多个通道，同时输送不同规格的小型工件，适配多工序并行的作业需求。机架的表面处理采用喷塑工艺，耐油污耐擦拭，在机加工车间、装配车间这类有少量油污滴落的场景下，日常清理只需要用抹布擦拭即可，不会出现表面锈蚀掉漆的问题。皮带的接头采用齿形热压接驳，接头处平整无凸起，运转过程中不会出现跳动异响，也不会刮蹭到输送的物料底面，对于表面要求较高的成品件输送，也能避免底面被接头刮花的问题。
