佳明12GPS改装双18650电池仓结构

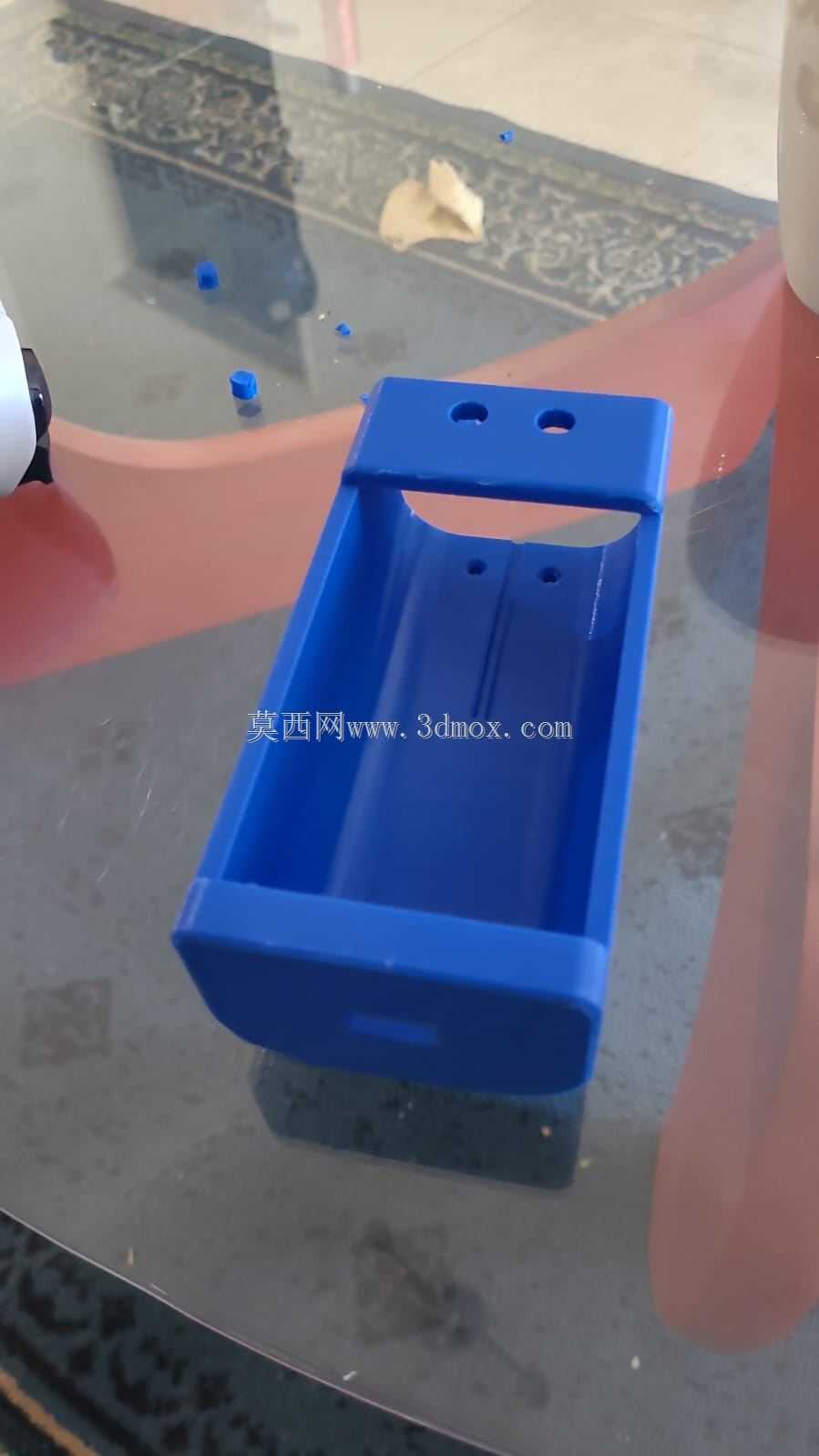

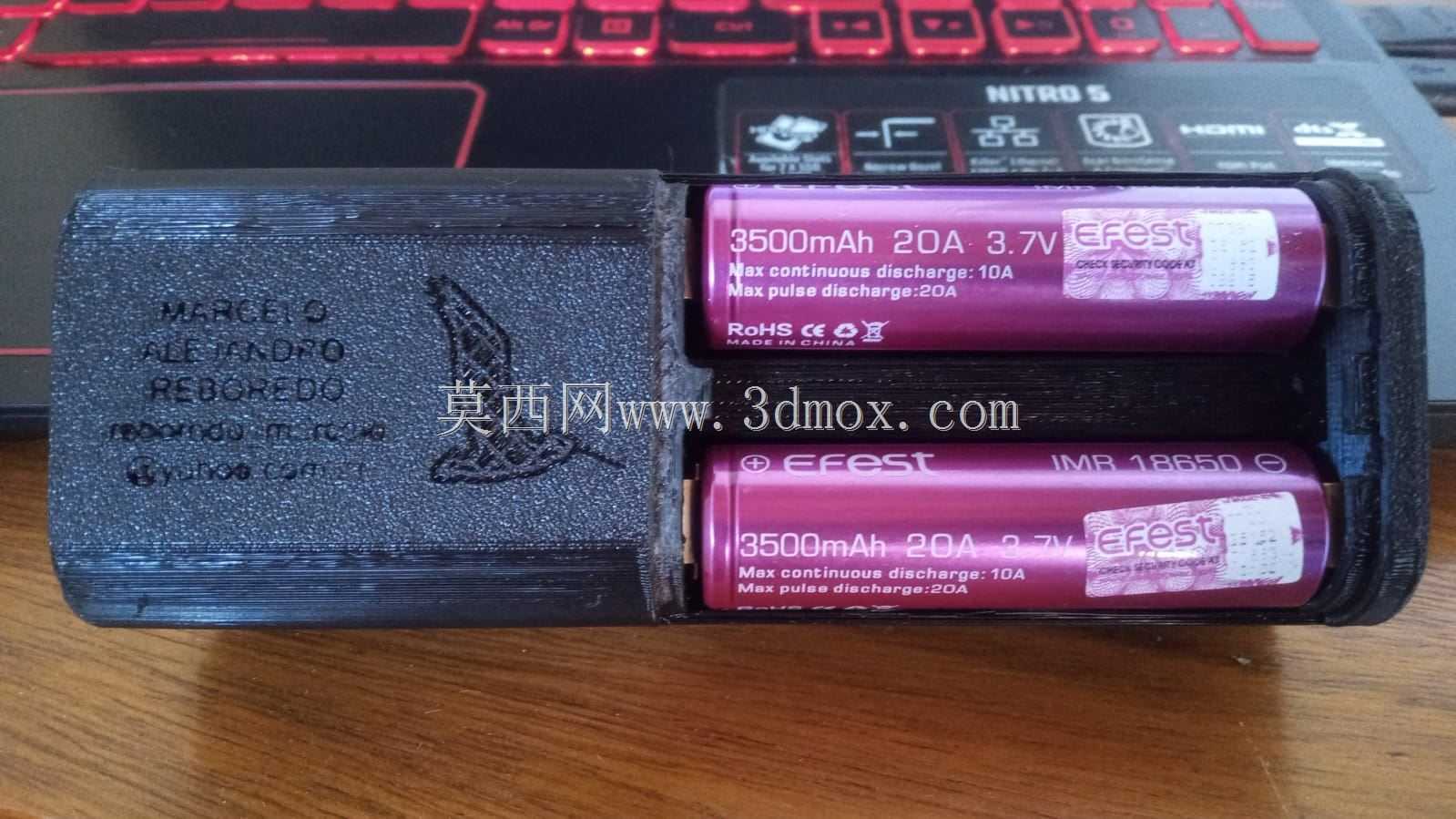

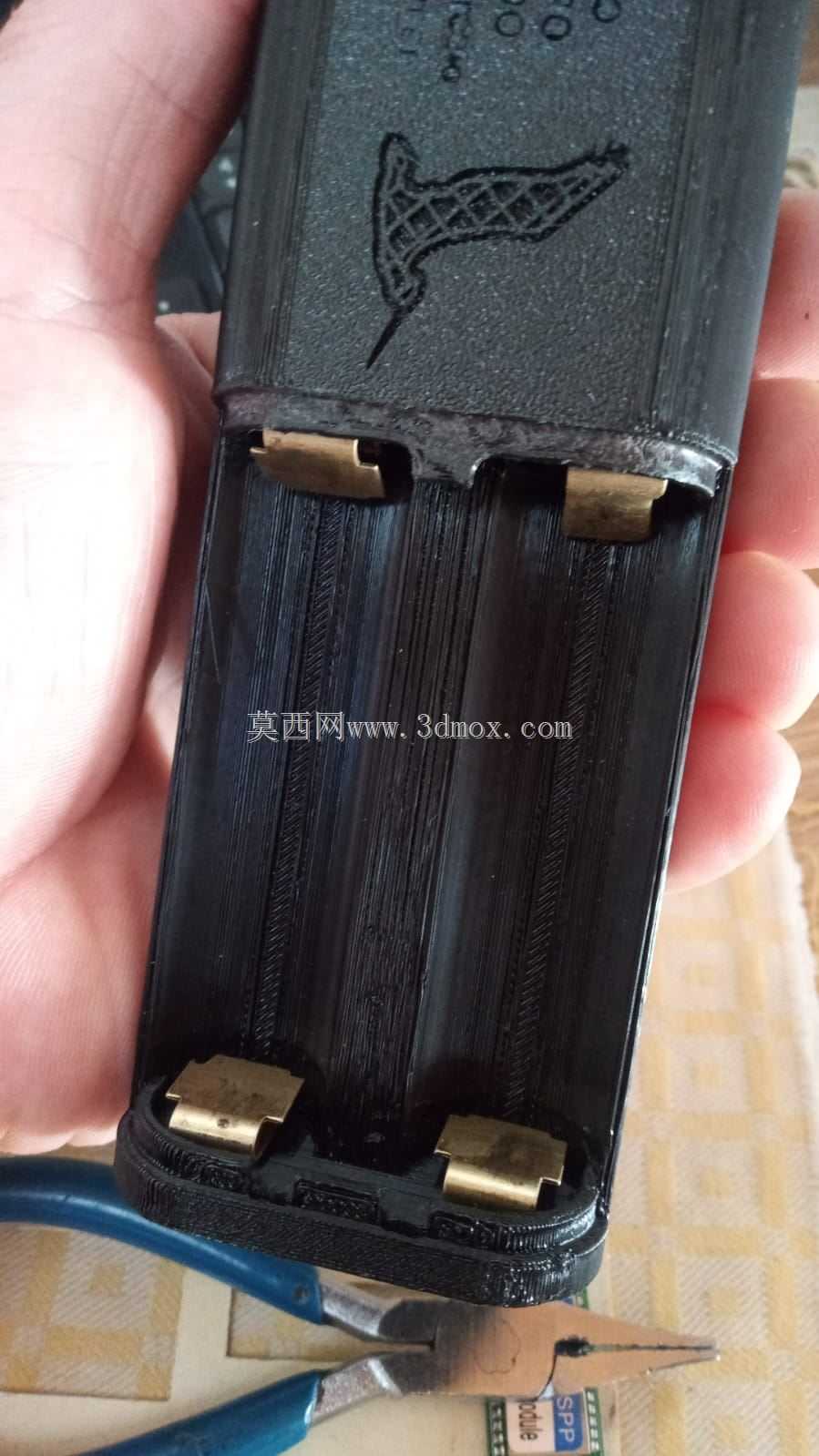

　　户外手持导航设备的续航短板一直是野外作业、徒步穿越场景下的核心痛点，原厂配套的小容量扣式电池在低温、持续搜星的工况下往往只能支撑数小时使用，中途更换电池不仅耽误作业进度，在无信号的复杂野外环境下还可能带来定位中断的安全隐患，这套针对佳明12GPS的改装结构，正是围绕户外长时间定位作业的实际需求展开的结构优化设计。整套改装结构的核心改动集中在设备后盖的电池容纳空间重构，原厂后盖的内部型腔仅能容纳单枚薄型一次性锂电池，设计时通过三维扫描获取原机后盖的安装卡扣、密封贴合面的完整点云数据，在保证与原机机身卡扣完全匹配、不破坏原机密封贴合边界的前提下，将后盖内部型腔向外拓展，预留出两枚并排布置的18650圆柱形锂离子电池的安装空间，

　　电池仓内部设置有限位筋条，刚好卡住电池的圆柱侧壁，避免设备在跌落、剧烈晃动时电池出现移位、电极接触不良的问题，电池电极接触端采用弹性铜片作为导电触点，既保证电池装入时的接触压力稳定，也能抵消电池长期使用后的尺寸公差带来的接触虚接问题。供电链路的设计上没有直接将电池电压输出到原机供电引脚，而是在电池仓旁的空余型腔里集成了稳压输出模块，两枚18650电池串联后的标称电压为7.4V，通过稳压电路降压到原机适配的3V稳定输出，同时预留了Micro USB接口的安装位，接口开孔位置设置在后盖侧方的非密封贴合区域，外接5V电源时可以直接给设备供电，同时也能通过板载的充电管理模块给仓内的18650电池补能，不用频繁拆开后盖更换电池，适合在车载、

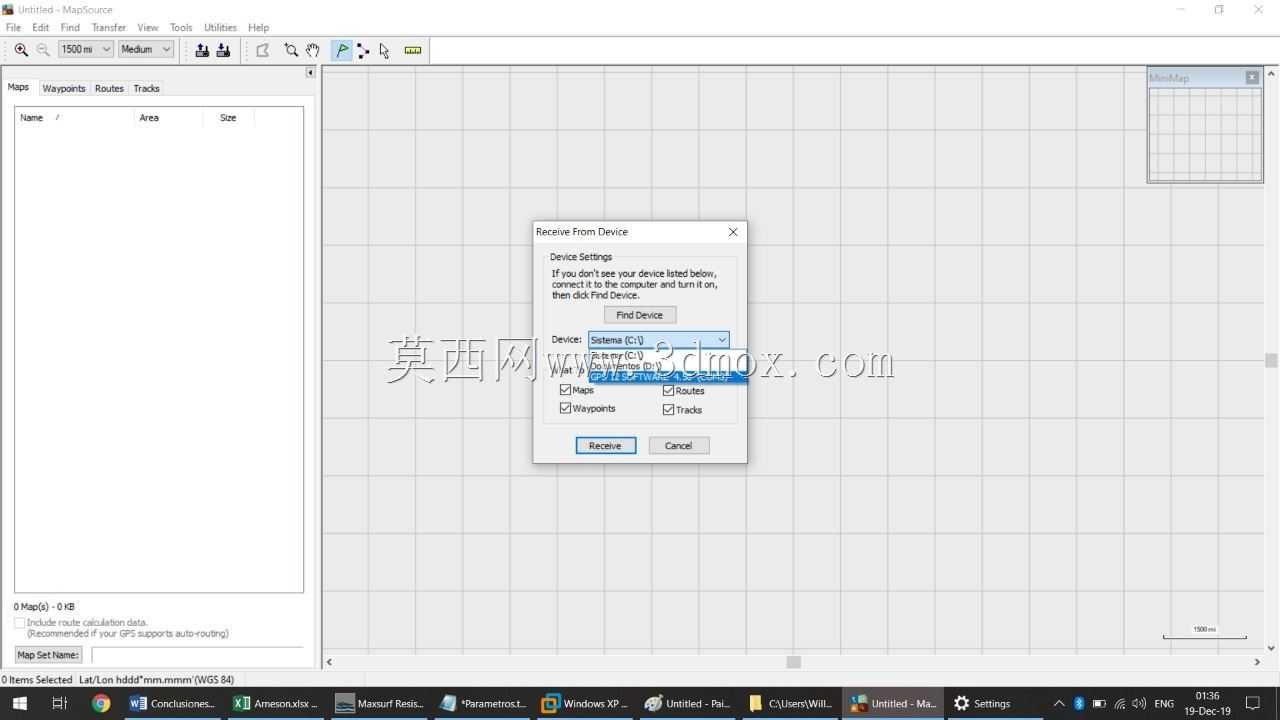

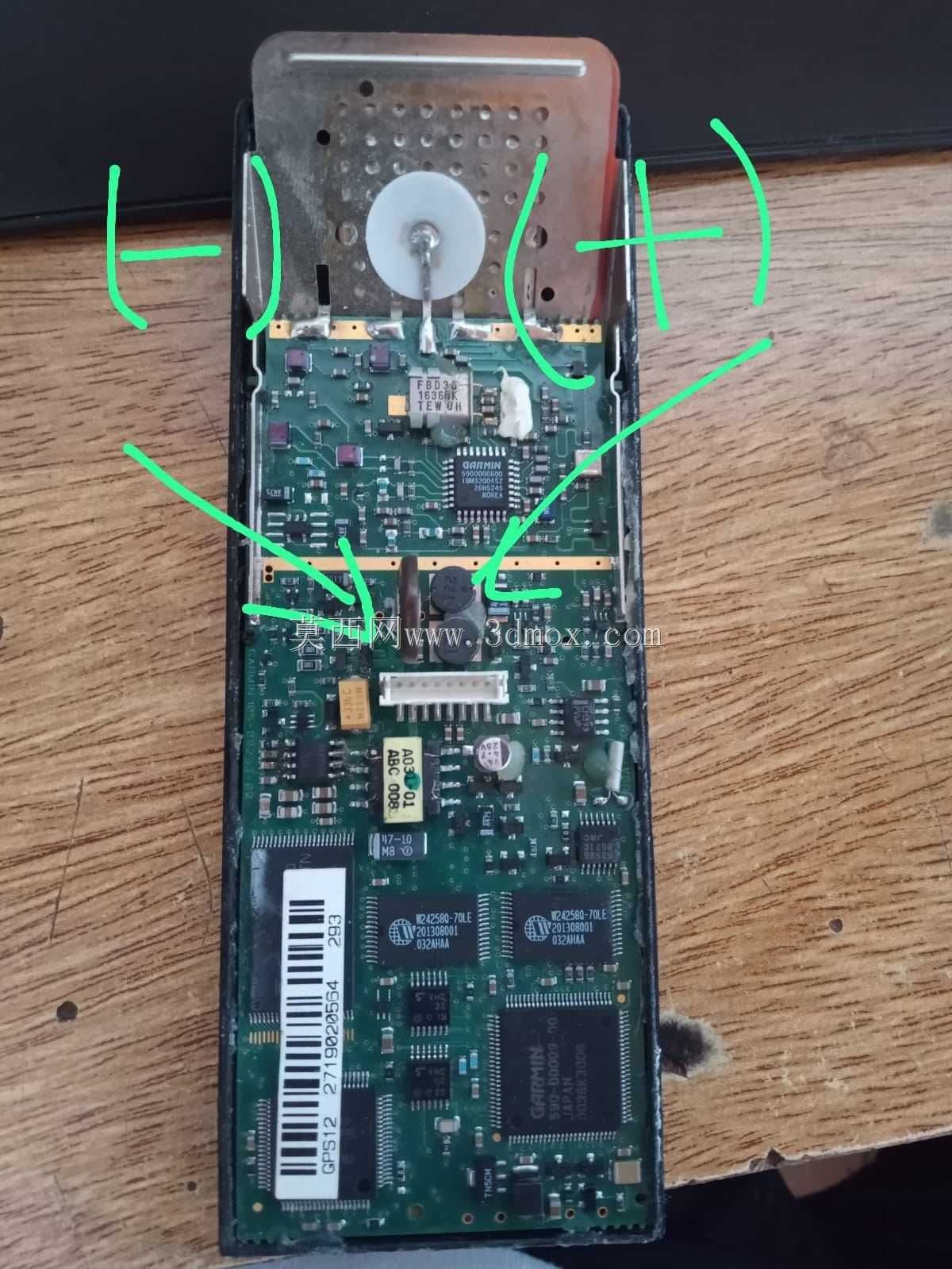

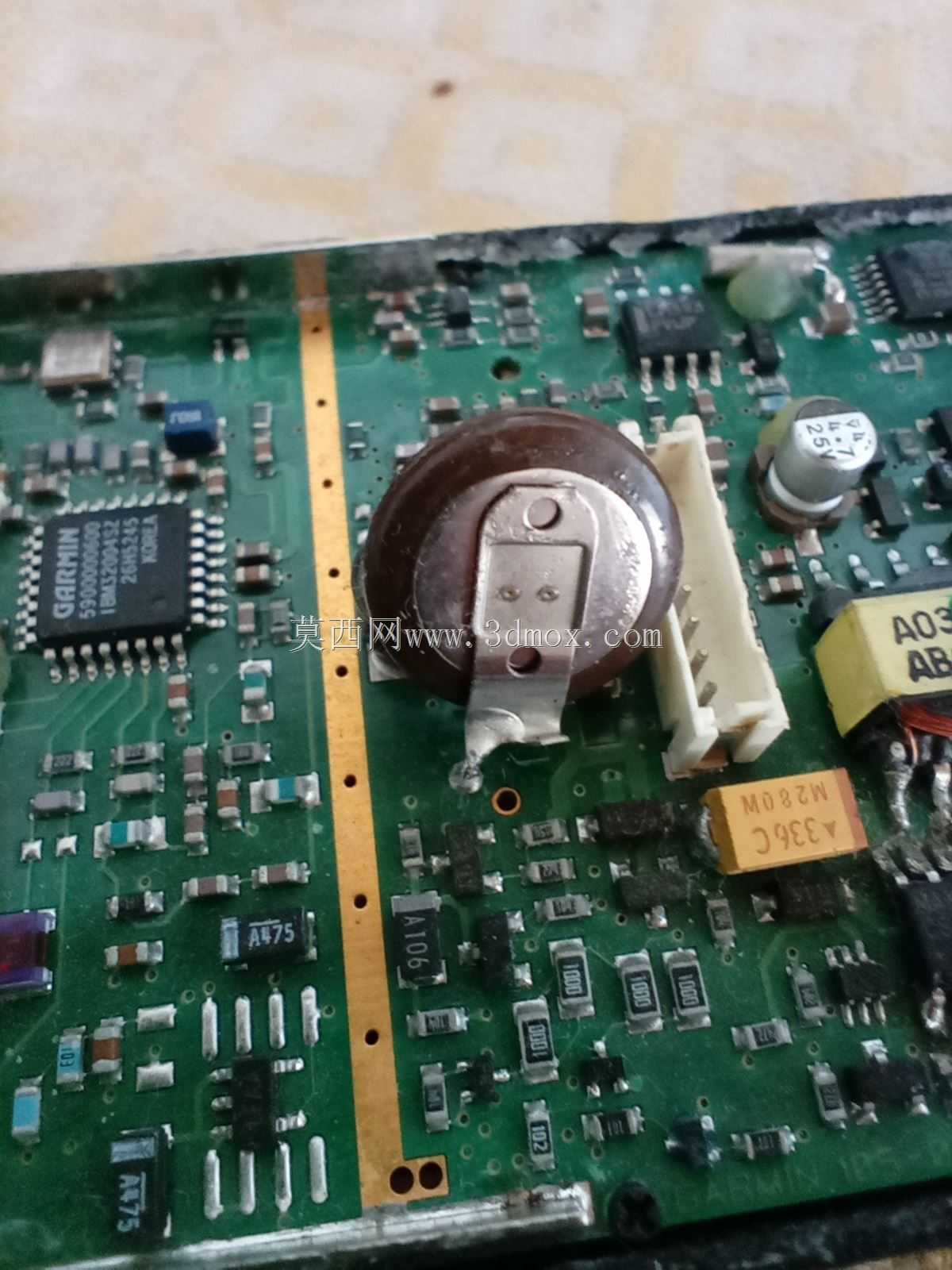

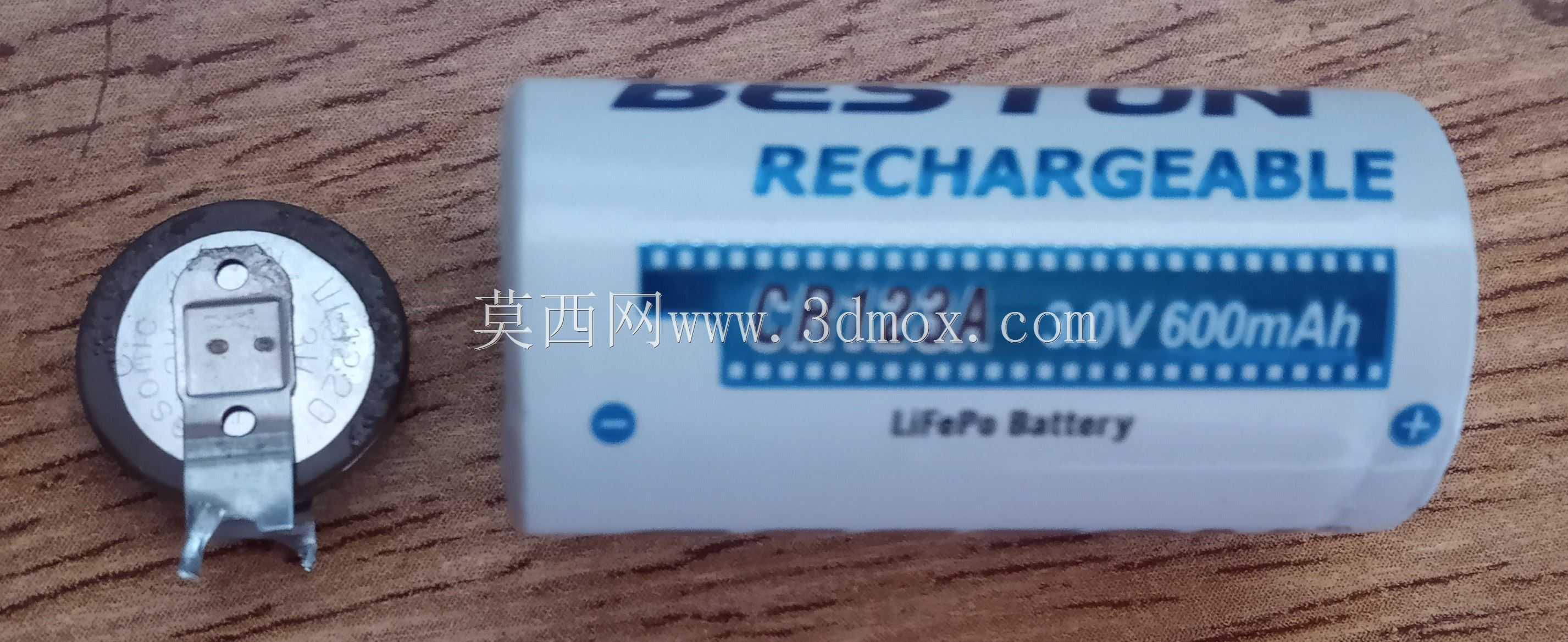

　　固定营地这类有外接电源的场景下长时间持续使用。数据传输拓展部分，在型腔剩余空间内集成了蓝牙透传模块与TTL电平转换电路，模块的通信引脚直接对接原机主板的调试数据输出点位，不需要破坏原机的核心搜星电路，就能把GPS输出的定位坐标、高程、航迹数据通过蓝牙无线传输到周边的手持终端、笔记本电脑上，解决了原机只能本地存储航迹、导出数据必须连接专用数据线的不便，TTL转换器的电平匹配完全适配原机主板的串口通信电平，不会出现数据丢包、乱码的问题，适合野外测绘作业时实时同步定位数据到测绘采集终端的使用场景。电池选型上对比了原机配套的3V 7mAh一次性锂锰电池与改装后的3.2V 600mAh磷酸铁锂充电电池，后者的容量是原厂电池的85倍以上，

　　配合低功耗的稳压与蓝牙模块，在持续搜星、间隔1秒回传定位数据的工况下，整套设备的连续工作时长可以从原来的不足2小时提升到72小时以上，磷酸铁锂电池的低温放电性能也优于普通锂离子电池，在零下10度的野外环境下依然能保持80%以上的可用容量，适配高海拔、冬季野外作业的使用环境。安装适配层面，整套改装后盖的外部轮廓与原机后盖完全一致，原机配套的保护套、腕带配件都可以直接通用，额外设计的壁挂式支架安装位在后盖背部，预留了两个标准M4螺丝孔位，既可以通过螺丝把设备固定在越野车的中控支架、船舶驾驶台的固定架上，也可以搭配快拆卡扣实现手持、固定安装场景的快速切换，支架的安装面做了防滑纹理处理，设备卡入后不会因为车辆、船舶的持续振动出现松脱。结构强度方面，后盖采用3D打印工艺制作时，壁厚设置为2.5mm，卡扣位置做了局部加厚处理，反复拆装的疲劳寿命可以满足户外使用的强度要求，电池仓与电路型腔之间设置有隔离筋，即使电池出现漏液情况也不会直接腐蚀电路模块，所有电路接口都做了绝缘防护，避免金属外壳的电池短路带来的安全隐患。密封性能上，后盖与原机机身贴合的位置保留了原机的密封胶圈安装槽，搭配原机的橡胶密封圈可以达到和原厂后盖一致的防尘防水等级，应对野外突发降雨、扬尘环境不会出现设备进水进灰的问题。
