嵌入式永磁体无接触支承轴承结构

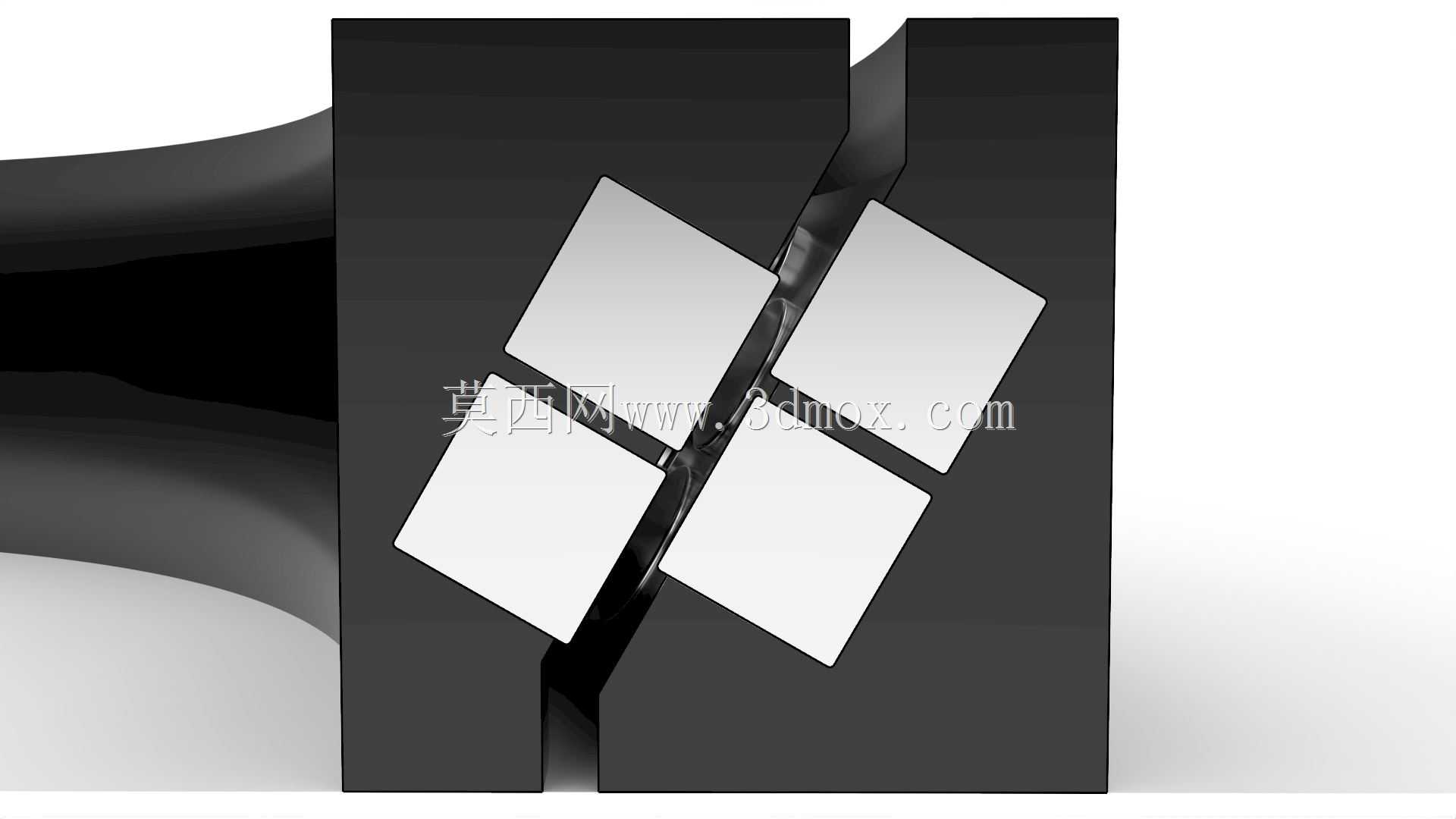

　　在高速旋转机械的支承设计场景中，传统接触式滚动轴承始终面临摩擦磨损、润滑失效、高速发热的固有局限，这类无源永磁轴承的出现，恰好填补了中低载荷高速工况下的支承方案空白，不需要额外配置电控系统、传感器与供气供油回路，仅靠永磁体自身的磁斥力就能实现转轴的无接触悬浮支承，在小型高速主轴、精密仪器旋转台、低载荷涡轮传动结构中有着极高的应用适配性。从结构设计逻辑来看，这款轴承没有采用传统永磁轴承常见的磁环套装结构，而是将永磁体直接嵌入轴承南侧保持架的预留口袋型槽位中，这种嵌入式安装思路首先解决了永磁体的固定可靠性问题——不需要额外设计粘接层、压装套或者紧固件，槽位本身的几何约束就能抵消磁体在高速旋转时受到的离心力，

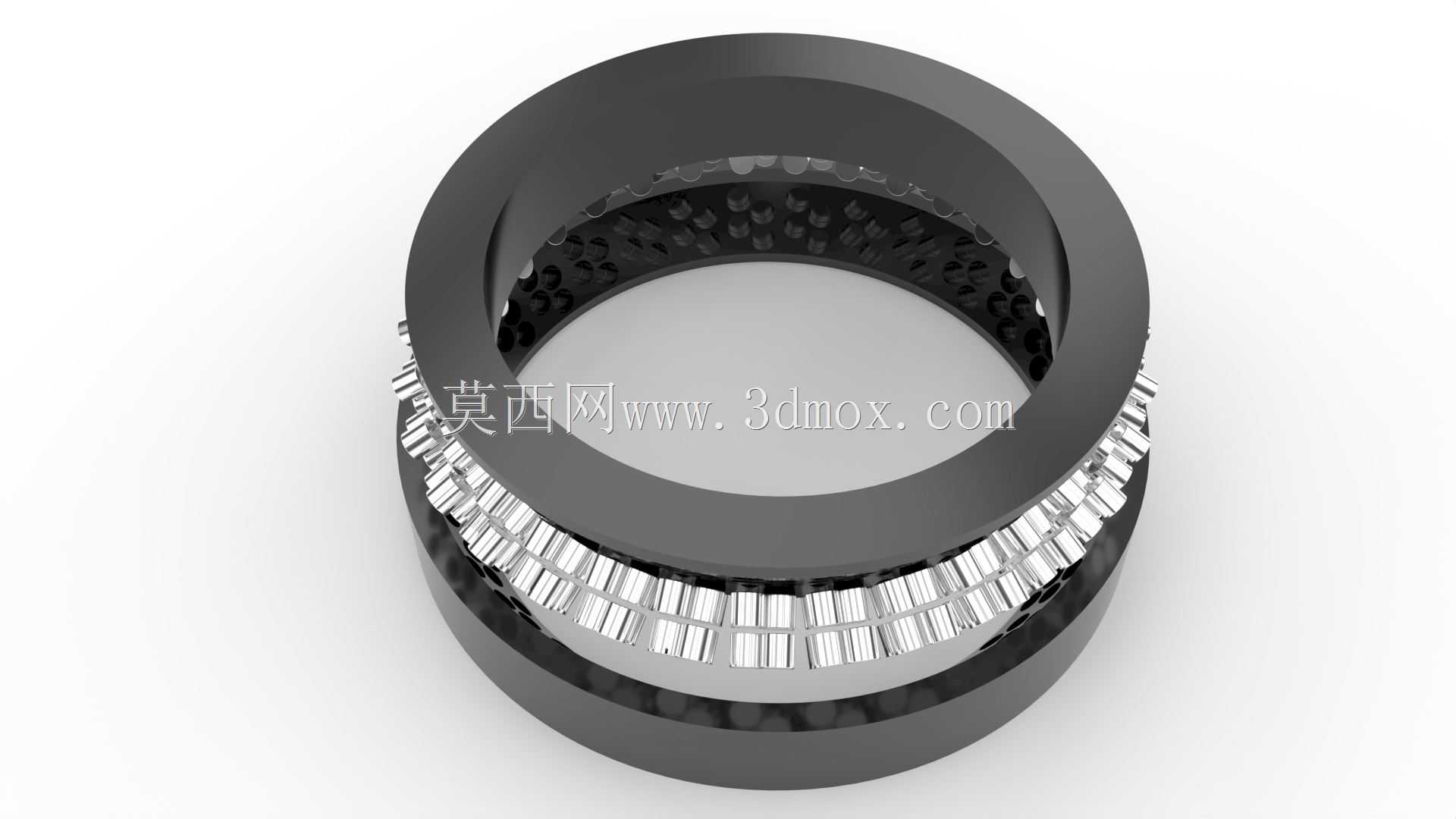

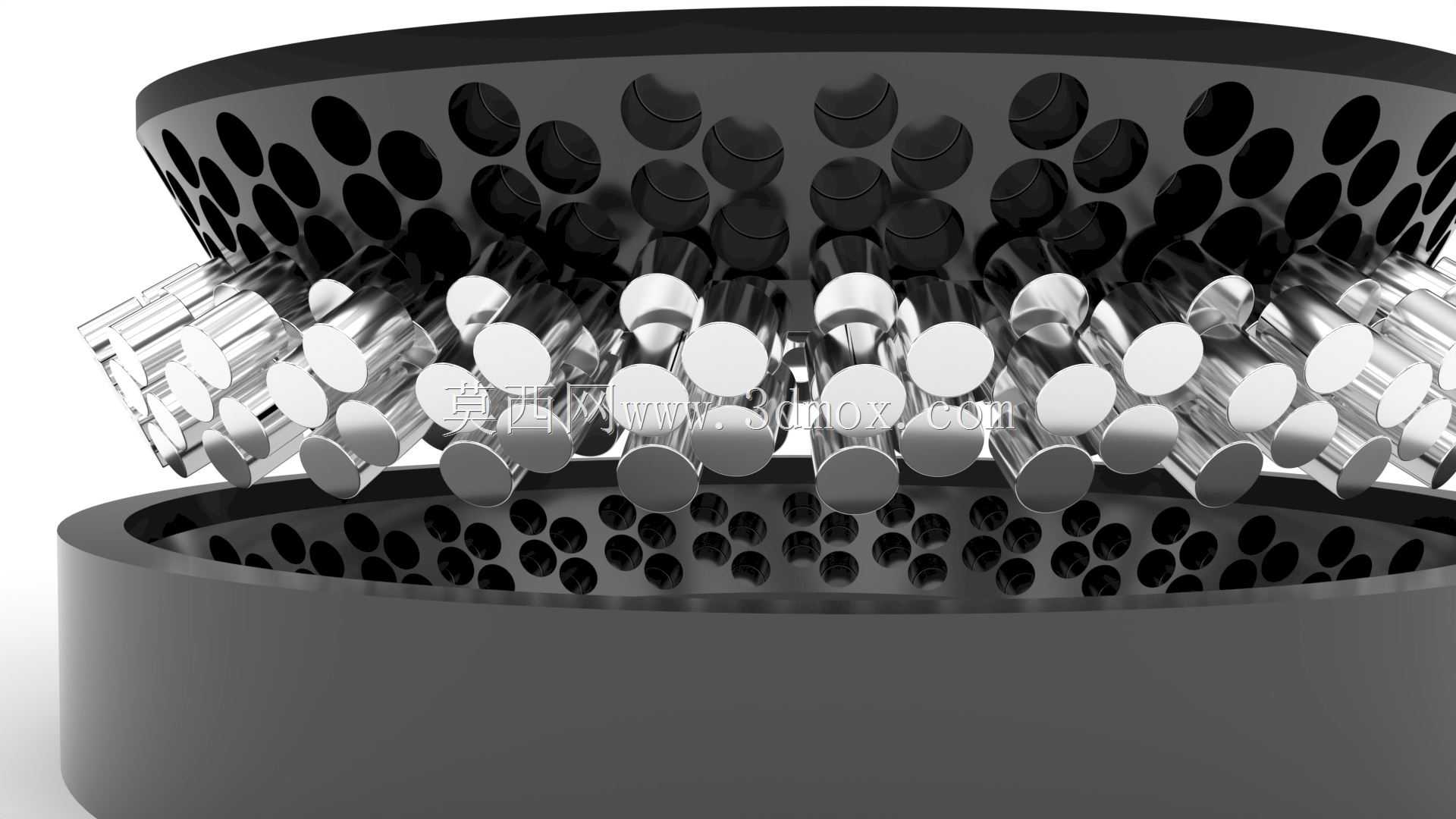

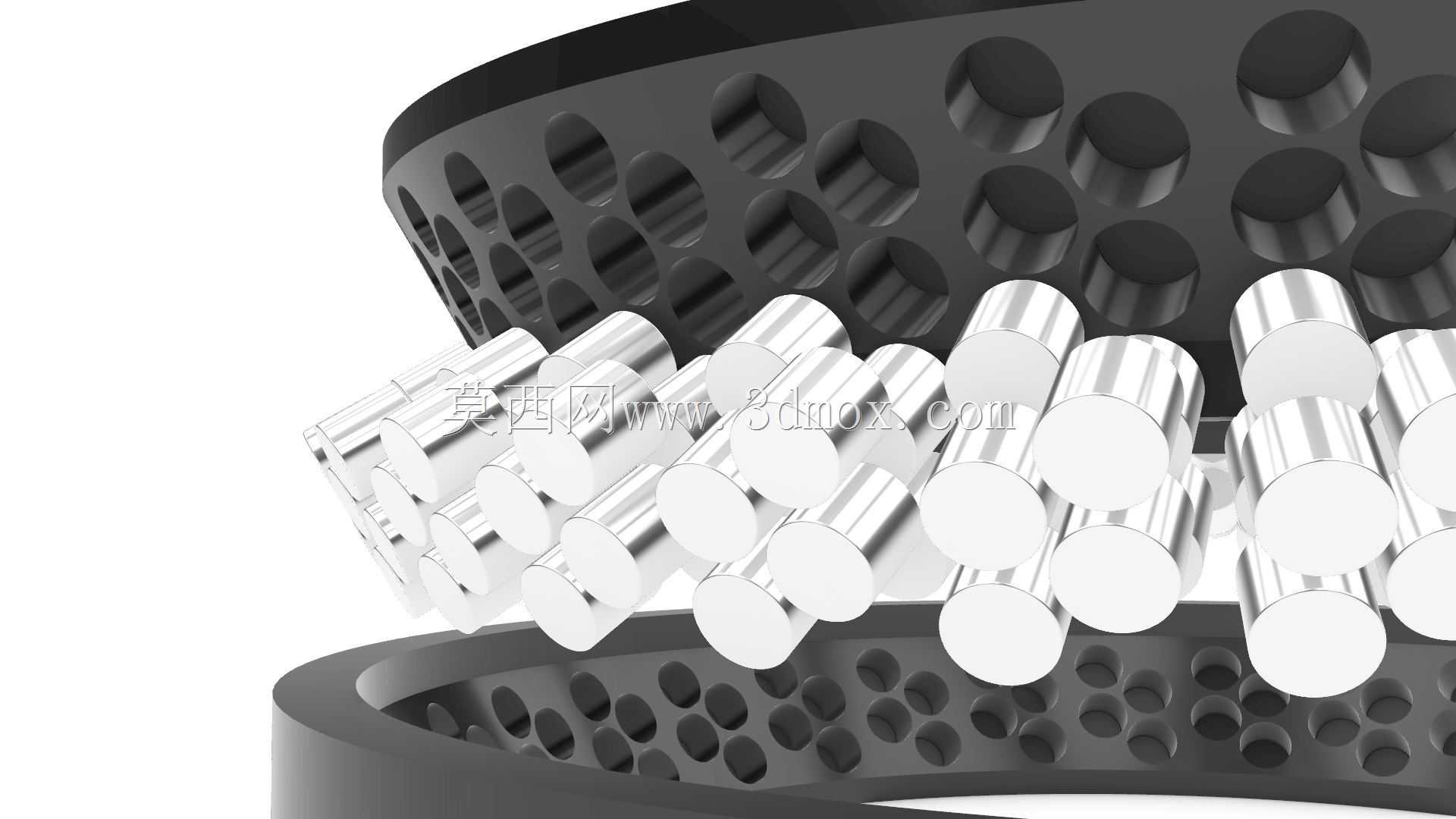

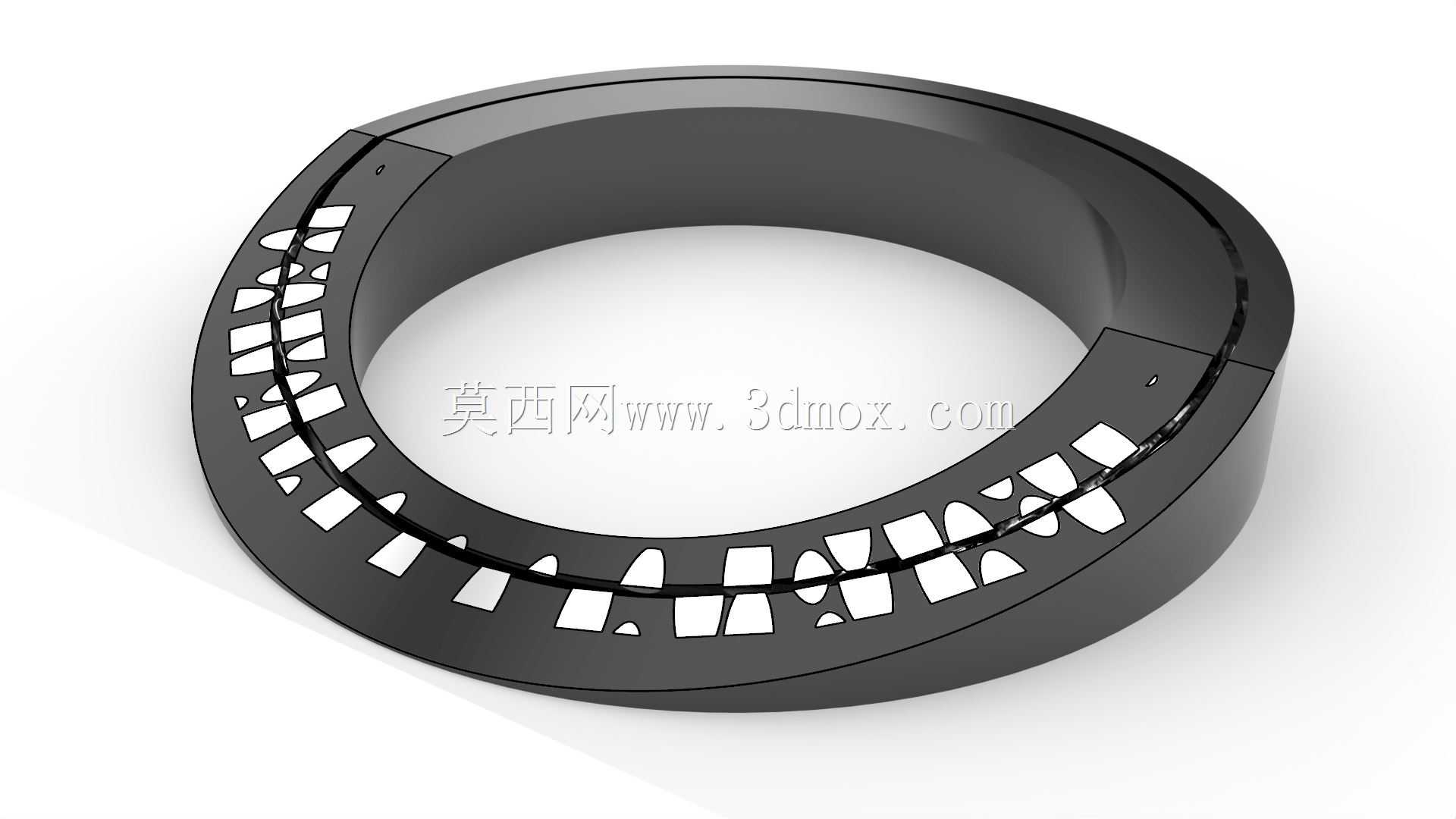

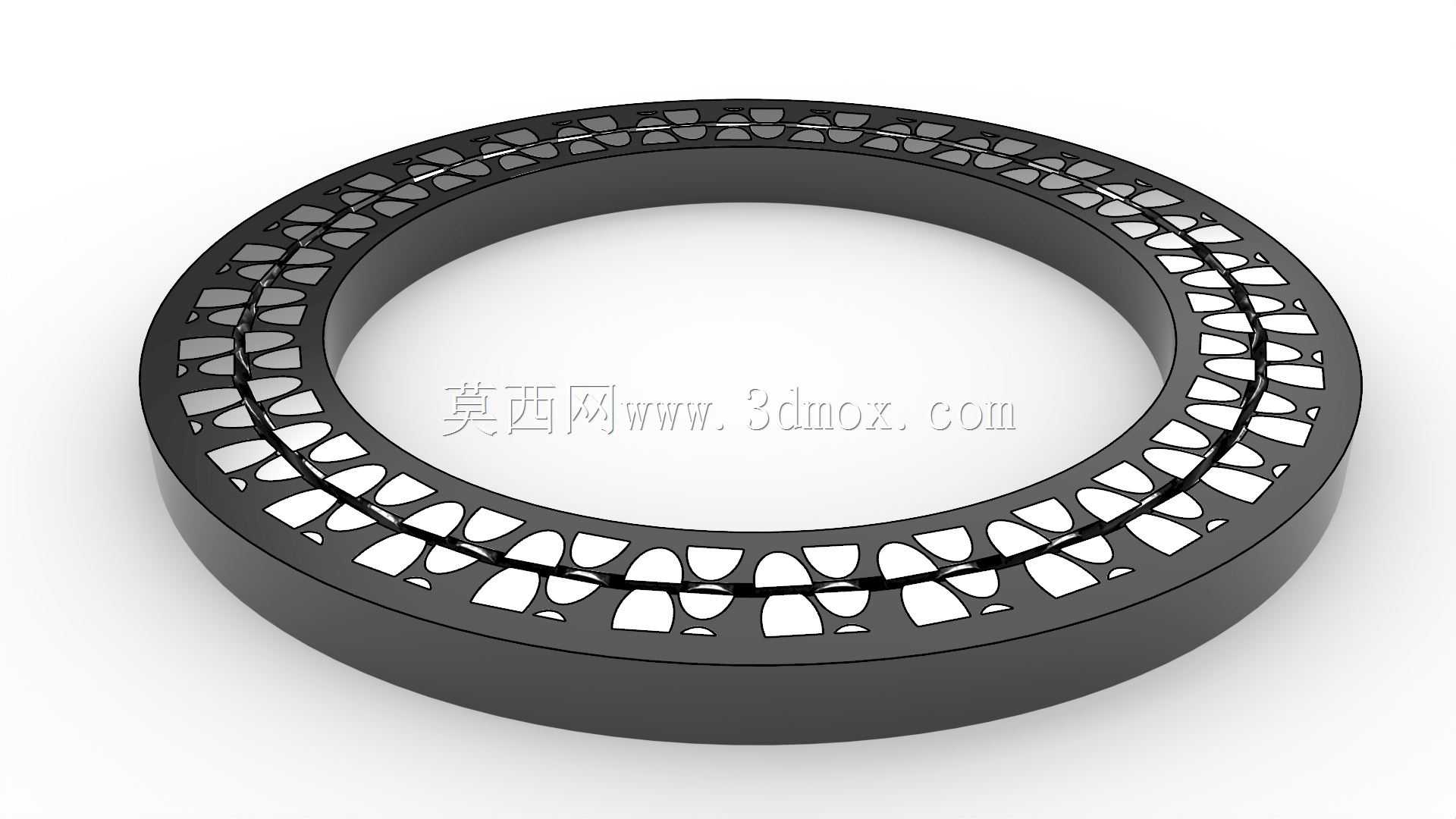

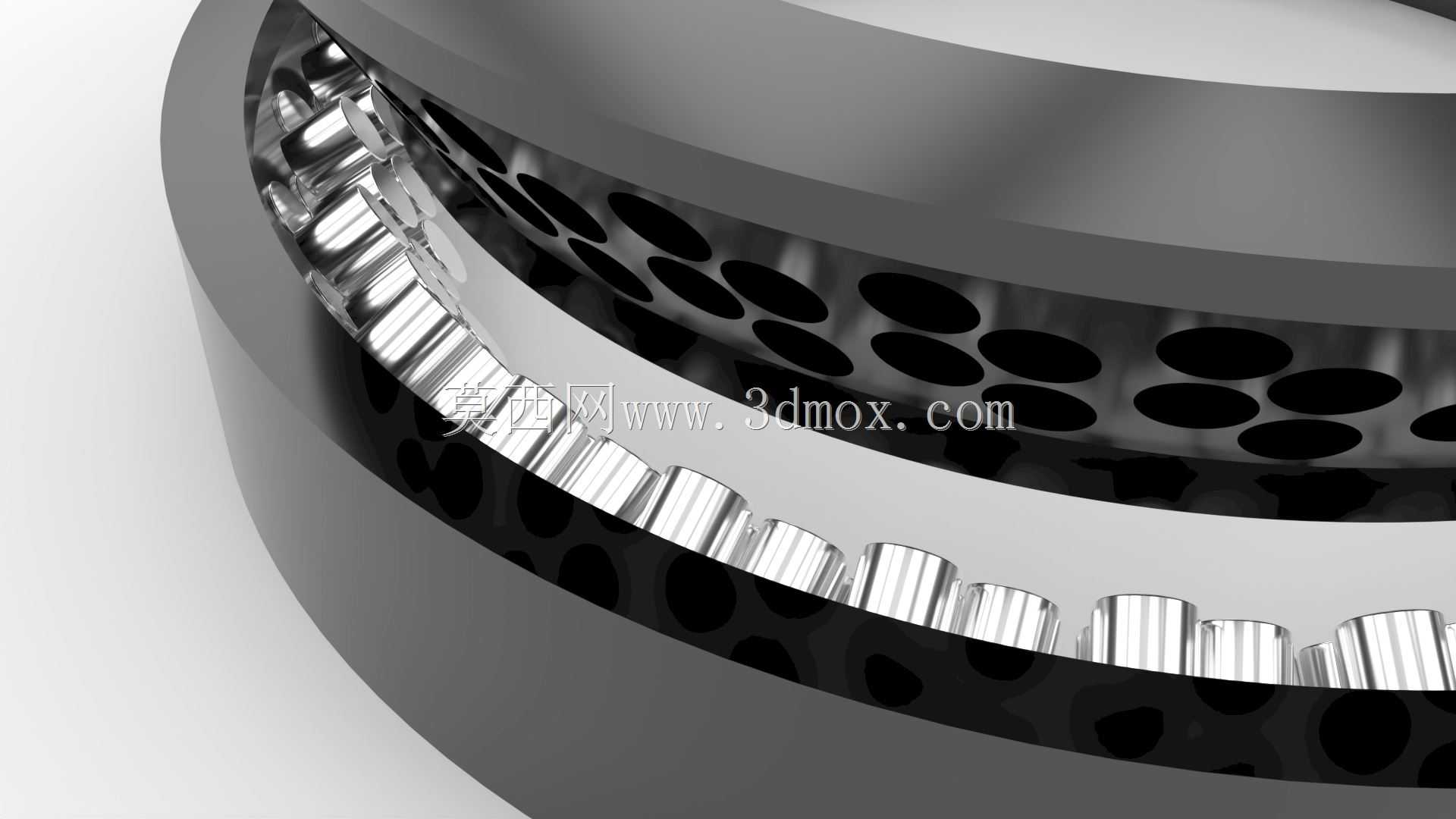

　　同时避免了额外固定结构占用轴承的径向安装空间，能在同等外形尺寸下最大化磁体的有效作用体积，提升磁悬浮支承的刚度。从整体结构组成来看，轴承保留了传统滚动轴承的内外滚道与圆柱滚子排布结构，滚子采用等距交错排布方式，保持架上设计有密集的镂空孔位，这些孔位并非单纯的减重设计：一方面可以在轴承启停、过载等磁悬浮力不足以完全支承载荷的工况下，让滚子临时承担接触支承作用，避免磁体与金属构件直接硬摩擦造成磁体碎裂；另一方面镂空结构可以形成旋转过程中的空气流道，带走磁体因为涡流效应产生的少量热量，避免永磁体在持续高温下出现退磁问题，保证支承性能的长期稳定性。在安装边界设计上，这款轴承的径向安装尺寸与同规格标准圆柱滚子轴承保持一致，

　　不需要对设备的轴承座安装位做额外改造，就能直接替换原有接触式轴承，降低设备升级的改造成本；轴向方向上，因为嵌入式磁体的槽位设置在保持架南侧，安装时需要注意轴承的轴向朝向，磁体嵌入侧需要对应转轴的轴向定位端面，保证磁斥力的作用方向与转轴的轴向载荷方向匹配，抵消转轴运行过程中产生的轴向窜动。在实际功能表现上，这种无源结构不需要外接任何动力源，完全靠永磁体的固有磁场实现支承，不存在电控系统失效导致的支承垮塌风险，运行过程中没有金属接触摩擦，不需要定期加注润滑脂，也不会产生摩擦碎屑污染设备内部洁净环境，尤其适合对洁净度有要求的精密检测设备、小型高速风机、低功率储能飞轮结构中使用。设计过程中需要特别注意磁体的嵌入公差配合，

　　口袋槽与永磁体的间隙需要控制在0.02mm以内，间隙过大会导致磁体在高速旋转时出现微动磨损，长期运行会产生磁粉脱落，间隙过小则会增加磁体的装配难度，甚至在压装过程中造成硬脆的永磁体崩边碎裂；同时保持架的材质需要选用不导磁的高强度工程塑料或者铝合金材质，避免导磁材料短路磁路，降低磁体的有效支承力，也防止金属材质在交变磁场中产生过多涡流发热。从载荷适配特性来看，这款轴承更适合径向载荷稳定、冲击载荷较小的工况，因为永磁支承的刚度是随气隙变化的非线性特性，过大的冲击载荷会导致气隙快速缩小，触发滚子的接触保护机制，虽然不会造成结构损坏，但会短暂失去无接触支承的优势，因此在选型时需要根据实际运行的额定载荷匹配对应磁体规格的轴承型号，保证正常运行时滚子与内外滚道之间保持0.1-0.3mm的均匀气隙，完全实现无接触运行。
