伺服测试设备专用防护壳体结构设计

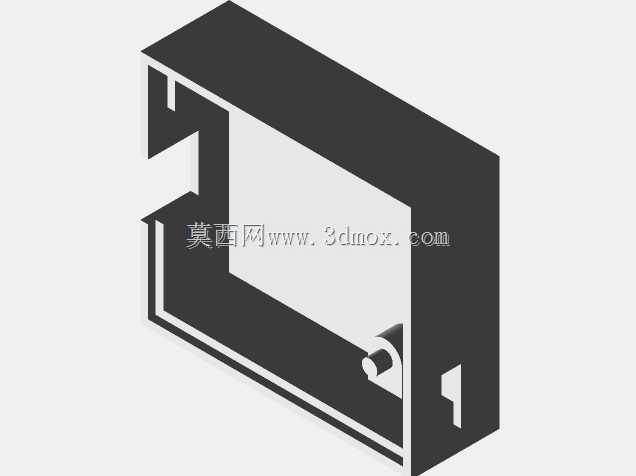

　　这款伺服测试仪外壳是面向工业现场伺服参数调试、性能校验场景开发的防护结构件，日常在设备运维车间、伺服系统组装产线、实验室测试工位都能见到这类壳体的应用，核心作用是为内部的伺服信号采集模块、参数显示单元、接线端口提供可靠的物理防护，隔绝车间环境里的金属碎屑、切削液飞溅、日常磕碰对内部精密电路的损伤。从结构设计逻辑来看，壳体采用单侧开口的槽型嵌套结构，开口侧预留了和内部组件安装基板配合的卡接台阶，装配时不需要额外设计复杂的连接辅件，直接将预装了电路、显示模块的内芯从开口侧推入即可完成初步定位，侧壁预留的卡扣位可以和内芯上的凸台形成过盈配合，省去了多余的螺丝连接工序，能有效提升产线装配效率。壳体的内腔做了分层避让设计，

　　靠近显示面的区域预留了显示屏安装沉台，沉台深度刚好匹配常规工业段码屏的厚度，安装后屏幕表面和壳体内侧壁齐平，不会出现突出被磕碰、凹陷影响操作视角的问题；内腔角落处设置了圆柱形的定位柱，定位柱中心带内螺纹孔，对应内部电路板的安装孔位，装配时电路板直接套在定位柱上拧上固定螺丝即可，不需要额外做定位治具，能大幅降低装配对位的时间成本。侧壁上预留的异形缺口是接线端口的避让位，缺口的轮廓完全匹配伺服测试仪常用的通讯接口、电源接口、测试探针接口的外形，安装后接口边缘和壳体缺口的间隙控制在0.2mm以内，既不会因为间隙过大让灰尘碎屑进入壳体内部，也不会因为间隙过小出现装配干涉，同时缺口边缘做了0.5mm的圆角过渡，避免装配时割伤接线人员的手部，

　　也防止长期使用后磨损线缆外皮。从安装边界来看，壳体的外部轮廓采用直角方正设计，没有多余的外凸结构，既可以单独放置在工作台面上使用，底部的平面度控制在0.1mm以内，放置时不会出现晃动；也可以通过侧壁预留的安装孔固定在测试机架上，固定孔位的间距符合通用工业设备安装的孔距规范，不需要额外做转接板就能适配多数常规测试台架的安装位。壳体的壁厚采用均匀化设计，整体壁厚保持在2mm，既保证了结构强度，在1米高度自由跌落至水泥地面时不会出现开裂、变形的问题，也不会因为壁厚过大造成材料浪费、整体重量过重的问题，日常单人手持移动设备调试时不会有负重感。在细节设计上，壳体的所有外边缘都做了R1的圆角处理，没有尖锐的棱角，避免日常搬运、

　　操作时划伤操作人员；内腔的加强筋沿着壳体受力方向布置，在不增加壁厚的前提下提升了壳体的抗形变能力，当受到侧面挤压时，加强筋可以分散受力，避免壳体变形挤压内部的电路元件造成接触不良。这类壳体在设计时充分考虑了工业场景的使用需求，没有多余的装饰性结构，所有结构特征都服务于装配效率、防护性能、使用便利性三个核心目标，不管是小批量的实验室测试设备制作，还是产线批量配套的伺服测试仪生产，都能直接适配对应的内部组件结构，不需要做过多的二次修改。
