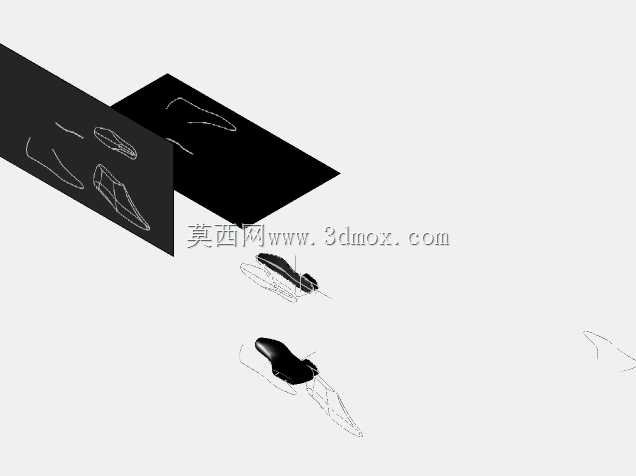

鞋类产品鞋底结构三维数模设计

　　在制鞋产业的结构开发环节，鞋底作为直接关联足部受力、穿着体验与耐磨寿命的核心部件，其三维数模的精度直接决定后续开模、试穿、量产环节的迭代效率，本次完成的鞋底三维结构设计，完全围绕实际制鞋生产的落地需求搭建，可直接对接后续的模具开发、样件试制环节。从实际应用场景来看，该鞋底结构适配日常休闲鞋类的开发需求，可覆盖成人日常通勤、轻度户外行走的使用场景，设计过程中充分考虑了不同步态下的受力分布特征，在足跟、前掌易磨损区域做了对应厚度的预留，避免常规设计中易出现的局部过度磨损导致的鞋底提前失效问题。从设计思路层面，整个建模过程先从足部足底压力分布数据入手，先勾勒出贴合足弓自然形态的基础支撑曲面，再逐步叠加防滑纹理、侧边包边、

　　中底缓冲层的分层结构，没有采用常规的整体式建模思路，而是将鞋底拆分为接触地面的外底、承担缓冲功能的中底、衔接鞋面的上贴合面三个独立结构模块，每个模块都保留了独立的参数调整接口，后续如果需要调整鞋底硬度、更换不同材质的缓冲层，不需要整体重构数模，只需要调整对应模块的参数即可快速生成新的方案，大幅缩短后续改款的开发周期。从外形尺寸与安装边界来看，该鞋底的整体轮廓完全匹配常规成人鞋楦的装配尺寸，侧边的上沿预留了1.2mm的鞋面粘接压合边界，这个尺寸是经过多轮试装验证的，既不会因为压合余量不足导致开胶，也不会因为余量过大导致鞋面装配后出现边缘凸起硌脚的问题；外底的防滑纹理深度控制在1.5mm，既保证了干燥与湿滑路面的抓地力，

　　也不会因为纹理过深导致日常使用中容易卡入小石子难以清理；中底的足跟位置厚度设定为22mm，前掌位置厚度为12mm，形成自然的10mm前后落差，符合日常行走的步态发力习惯，不会因为落差过大导致脚踝受力异常，也不会因为落差过小失去缓冲效果。在功能特性层面，该数模的曲面连续性全部达到G2级别，导入模具加工环节后不会出现曲面折痕，加工出的模具型腔表面光滑，不需要后续大量的手工抛光处理；鞋底的侧边做了2mm的圆角过渡，既避免了尖锐边缘在穿着过程中磕碰易损的问题，也能在注塑成型过程中让材料流动更顺畅，减少缺胶、飞边的成型缺陷；足弓位置的支撑凸起高度经过反复调整，既能够对扁平足人群提供足够的支撑力，

　　也不会因为凸起过高导致正常足弓的使用者出现硌脚的不适感。建模过程中还充分考虑了不同加工工艺的适配性，如果采用橡胶外底加EVA中底的贴合工艺，两个部件的贴合面完全做了共面处理，贴合时的定位基准清晰，不需要额外制作贴合工装就能保证两个部件的对齐精度；如果采用一体注塑成型工艺，整个数模的壁厚均匀控制在3-5mm区间，没有出现壁厚突变的结构，能够有效避免注塑过程中出现缩痕、气泡等成型缺陷，大幅提升量产时的良品率。对于制鞋行业的结构设计从业者来说，这个数模可以作为基础版型，根据不同鞋款的风格需求调整外底纹理、侧边造型，不需要从零开始搭建基础曲面，能够节省至少60%的初期建模时间；对于模具加工从业者来说，数模已经提前做了拔模角度处理，所有垂直于开模方向的面都预留了3度的拔模斜度，不需要加工前再重新修整数模，能够直接导入编程软件生成加工刀路。在实际的样件试制环节，基于该数模3D打印的样件，经过试穿验证，足部贴合度良好，长时间行走没有出现局部压脚的问题，耐磨测试中，外底的磨损速率符合日常使用的寿命要求，缓冲性能也达到了休闲鞋的设计标准，完全可以支撑后续的量产开发工作。
