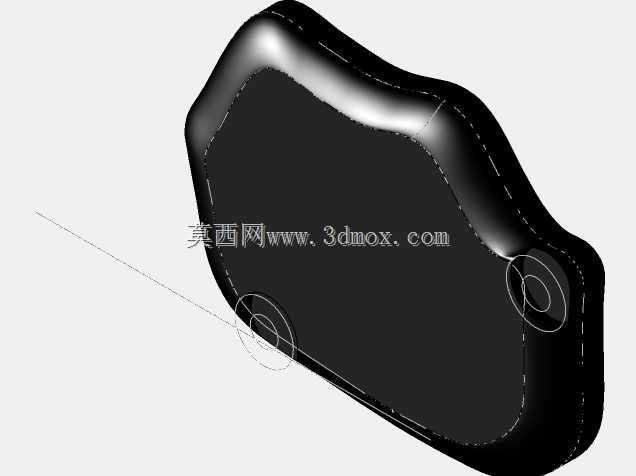

川崎KV75摩托机油泵密封端盖结构设计

　　这款油泵端盖主要适配川崎KV75系列摩托发动机的润滑系统，作为机油泵腔体的外侧密封构件，直接决定泵腔的密闭性能与润滑油路的压力稳定性，是小型内燃发动机润滑子系统里不可缺失的承压密封零件。从实际装车场景来看，该端盖安装在发动机曲轴箱侧部的机油泵装配位，外侧暴露在发动机舱的气流换热空间里，内侧直接与机油泵的齿轮腔、出油道贴合，既要承受泵油过程中产生的脉动油压，还要阻隔腔体内机油向外渗漏，同时阻挡外部的灰尘、泥水进入泵腔造成齿轮磨损。

　　设计层面首先围绕密封可靠性展开，端盖的贴合面采用整体平面度控制在0.05mm以内的加工基准，边缘设置了连续的密封胶槽结构，装配时配合耐油密封垫可以完全填充结合面的微观间隙，避免发动机长期运行后因热胀冷缩出现渗油问题。端盖的整体轮廓采用随形设计，完全匹配机油泵腔体的外部形状，没有多余的外凸结构，能够充分利用发动机侧部的有限安装空间，不会与周边的启动电机、线缆固定卡扣、车架连接吊耳产生运动干涉。

　　端盖上设置的两个同轴安装孔位，孔位中心距严格匹配机油泵壳体上的螺纹柱位置，孔边做了0.5mm的倒角处理，既可以在装配时引导固定螺栓顺利穿入，也能避免螺栓拧紧时孔口的应力集中导致端盖边缘出现微裂纹。端盖的边缘做了R3的圆弧过渡处理，没有尖锐的棱角，一方面是在装配作业时不会划伤操作人员的手部，另一方面也能减少发动机运行过程中应力在棱角处的集中，提升零件的抗疲劳寿命，毕竟摩托发动机在运行时会伴随持续的振动，应力集中位置很容易在长期交变载荷下出现开裂问题。

　　从安装边界来看，该端盖装配完成后，外表面与周边相邻零部件的最小间隙保持在8mm以上，既预留了足够的密封垫压缩变形空间，也给发动机运行时的热膨胀留出了余量，不会因为温度升高导致零件膨胀顶触周边构件。端盖的内侧设置有与泵腔轮廓匹配的凹陷让位结构，刚好可以容纳机油泵从动齿轮的端部回转空间，不需要额外增加泵体的轴向尺寸，能够有效压缩整个机油泵模块的装配体积，适配小排量摩托发动机紧凑的布局需求。

　　在功能实现上，该端盖除了基础的密封作用，还承担了部分泵腔的压力维持功能，内侧平面的加工粗糙度控制在Ra1.6以下，能够减少机油在腔体内流动时的沿程阻力，保证机油泵的出油效率达到设计值，为发动机曲轴、凸轮轴、活塞销等摩擦副提供足够压力的润滑油，避免摩擦副出现干磨问题。端盖的材质选用适配冲压成型的薄钢板，整体成型后做了发黑防锈处理，能够耐受发动机舱内的高温、机油侵蚀环境，长期使用不会出现锈蚀剥落的问题，表面的黑色氧化层也能提升零件的散热效率，将泵腔内机油携带的热量更快散发到外部空气中，辅助维持润滑油的工作温度在合理区间。

　　实际建模过程中，需要重点关注贴合面的平面度公差、安装孔的位置度公差，以及密封胶槽的深度一致性，胶槽深度控制在0.8mm，宽度2mm，刚好适配直径1.5mm的耐油橡胶密封条或者液态密封胶的涂覆厚度，既不会因为胶槽过浅导致密封胶被挤压溢出污染周边零部件，也不会因为胶槽过深导致密封压力不足出现渗漏。端盖的整体壁厚保持均匀，控制在1.2mm，既保证了足够的结构刚度，在螺栓拧紧力矩达到8N·m时不会出现翘曲变形，也不会因为壁厚过大增加不必要的零件重量，符合小排量摩托轻量化的设计方向。

　　在装配逻辑上，该端盖不需要额外的定位销，依靠两个安装孔与泵体上的定位柱配合即可完成精准定位，装配工序简单，适合生产线的快速装配作业，后期维护拆卸时也不需要复杂的工装，直接拧下固定螺栓即可取下端盖，方便清理泵腔内的油泥、检查齿轮磨损情况，降低售后维护的操作难度。端盖的外表面没有设置多余的标识凸台，保持光滑的曲面轮廓，不容易在表面积攒油污，日常维护时擦拭清理也更加方便。
