DFPlayer音频模块嵌入式安装固定支架

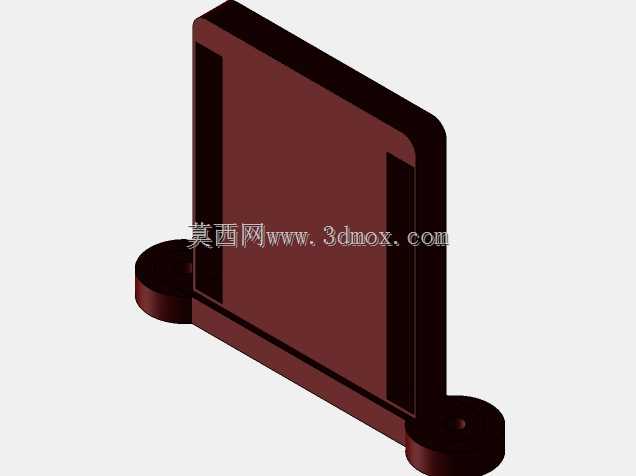

　　在嵌入式音频开发、小型智能硬件组装的场景里，DFPlayer这类迷你MP3播放模块的固定一直是容易被忽略却影响整机可靠性的细节，很多原型机搭建时直接用热熔胶或者扎带固定模块，不仅拆装调试麻烦，长期使用还容易因为胶体老化、扎带松脱导致模块移位，拉扯杜邦线造成接触不良，甚至出现引脚短路的隐患，这款专用固定支架就是针对这类实际装配痛点设计的结构件。从结构设计逻辑来看，支架采用了围合式的卡槽结构，主体立板的两侧设置了向内的限位挡边，刚好可以卡入DFPlayer模块的PCB板边缘，不需要额外打螺丝固定，模块顺着卡槽滑入就能完成定位，挡边的高度刚好覆盖PCB板厚度方向的1/2，既不会遮挡模块上的TF卡槽、USB接口以及排针引脚，

　　又能提供足够的抱紧力，避免模块在设备晃动、运输过程中从卡槽里滑出。支架底部的两个带孔安装耳是整个结构的安装基准，两个安装孔的中心距完全匹配常用的面包板、洞洞板以及标准小型设备外壳的安装孔位，安装时可以用M2或者M2.5的自攻螺丝直接穿过孔位固定，也可以在安装孔里压入铜柱做层叠式安装，适配不同的整机内部装配空间。从安装边界尺寸来看，支架主体立板的内槽宽度完全匹配DFPlayer模块的标准PCB宽度，槽内预留了0.2mm的装配公差，即使PCB板存在轻微的生产尺寸偏差，也能顺利滑入卡槽不会出现卡滞；底部安装耳的厚度控制在2mm，既保证了足够的结构强度，不会因为拧紧螺丝导致安装耳开裂，又不会过多占用设备内部的垂直空间，

　　对于内部空间紧凑的小型智能音箱、语音提示器、互动玩具这类产品来说，这个厚度设计可以最大化节省内部装配空间。在实际使用场景中，这款支架可以用在自助终端的语音提示模块固定、智能家居设备的音频播放模块安装、学生电子竞赛作品的模块快速装配、小型工业设备的故障语音报警模块固定等场景，相比传统的固定方式，用这款支架固定的模块可以反复拆装调试，不会在PCB板上残留胶痕，也不会因为扎带捆绑遮挡模块上的元器件影响散热。设计时还特意在立板和底部安装板的连接处做了圆角过渡，避免直角位置的应力集中，即使采用PLA这类韧性较差的3D打印材料制作，也不会在装配受力时出现连接处断裂的问题；立板顶部的两个角也做了R3的圆角处理，装配时不会划伤操作人员的手指，

　　也不会刮破设备内部的连接线绝缘层。卡槽的深度设计也经过了实际装配验证，模块滑入卡槽后，排针引脚的位置刚好高出支架立板顶部3mm，方便插接杜邦线，不会因为支架遮挡导致插线困难，同时模块背面的解码芯片、功放芯片位置和支架立板之间预留了1mm的间隙，避免支架直接贴合芯片影响散热，长时间连续播放音频时也不会因为热量堆积导致芯片工作异常。两个底部安装耳的位置对称分布在立板底部的两侧，安装后整个支架的受力均匀，不会因为单侧受力出现倾斜，安装孔采用了沉孔设计，螺丝拧紧后螺丝头不会高出安装耳表面，保证支架底部可以完全贴合安装基面，不会出现悬空晃动的情况。对于做小批量硬件产品试制的开发者来说，这款支架的结构简单，不需要复杂的模具，既可以用3D打印快速打样验证装配效果，也可以在批量生产时采用注塑工艺加工，生产加工的良率高，单件成本低，能有效降低整机的装配工时，不需要在生产环节安排专人做模块打胶固定的工序，也避免了打胶时胶液溢出污染模块元器件的风险。在做设备维护时，只需要拔掉模块上的连接线就可以直接把模块从卡槽里滑出更换，不需要拆卸整个支架，也不需要清理残留的胶体，后期维护的效率提升非常明显。
