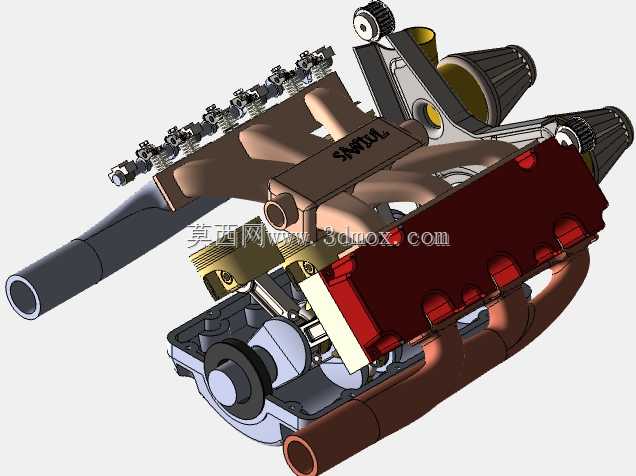

V型发动机连杆组件三维结构设计

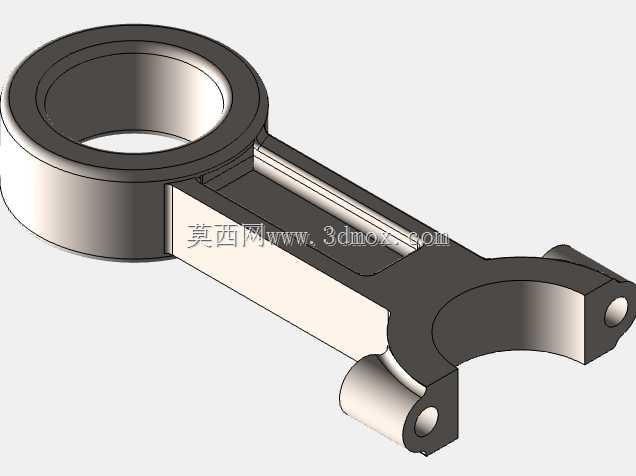

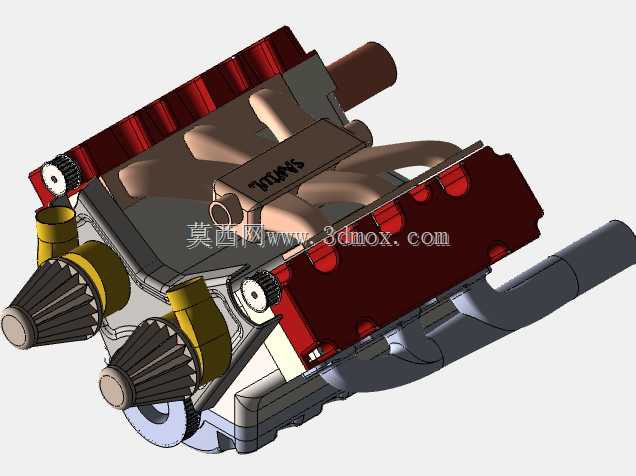

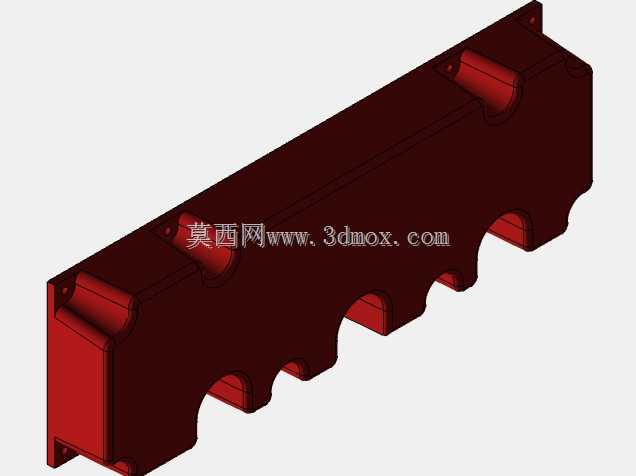

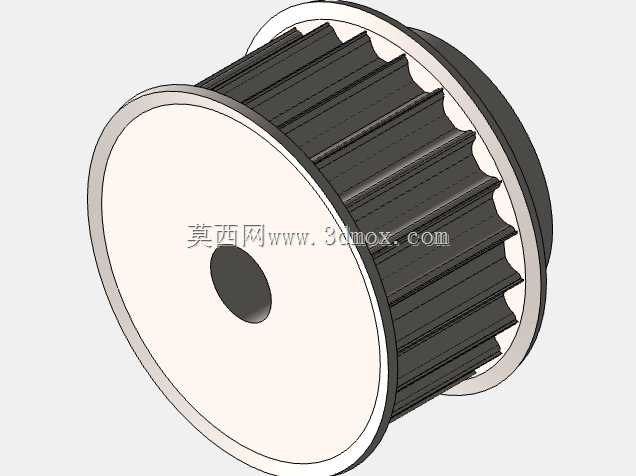

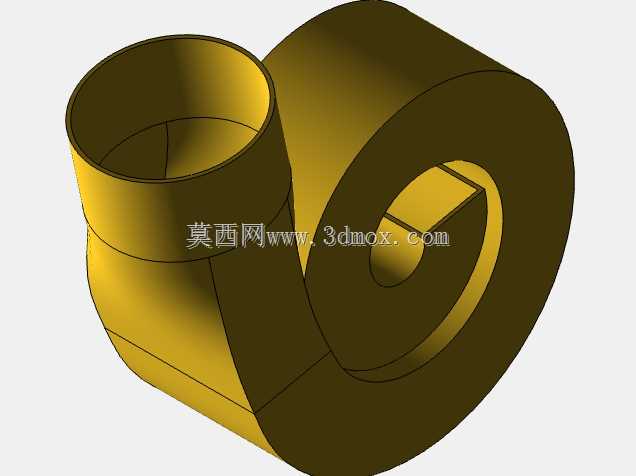

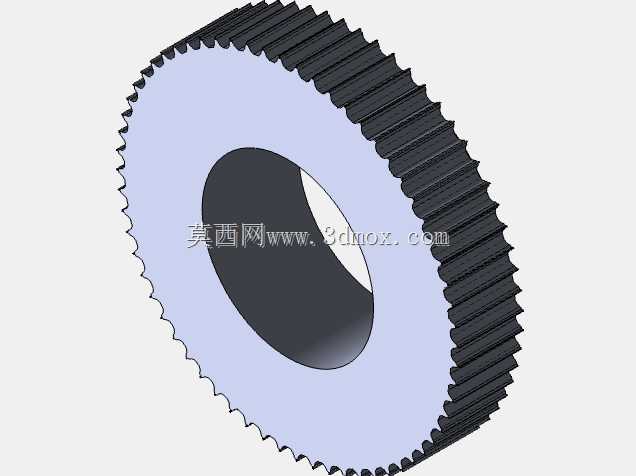

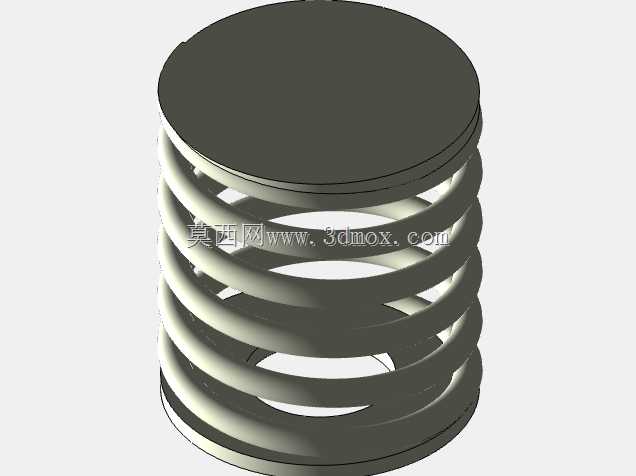

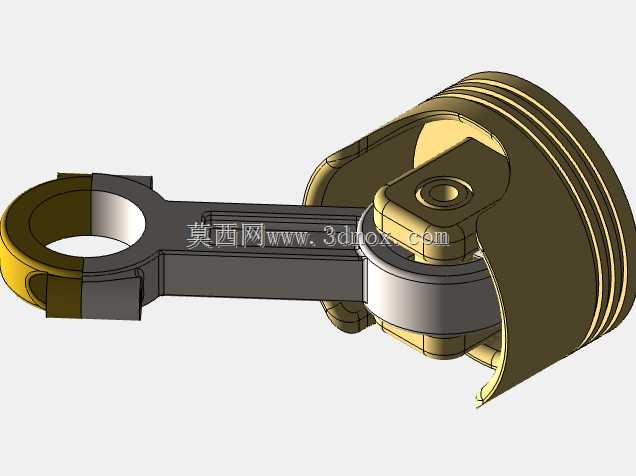

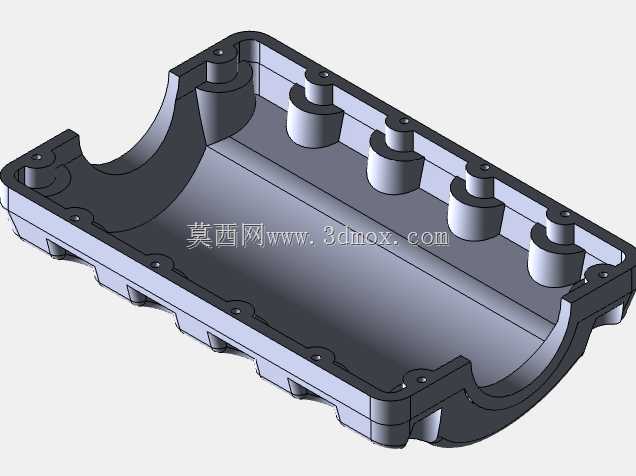

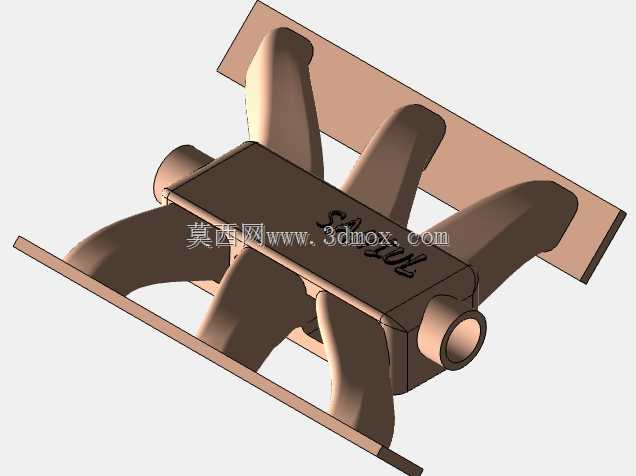

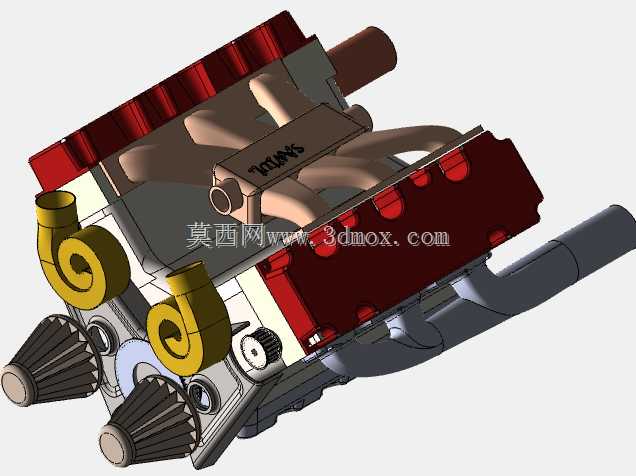

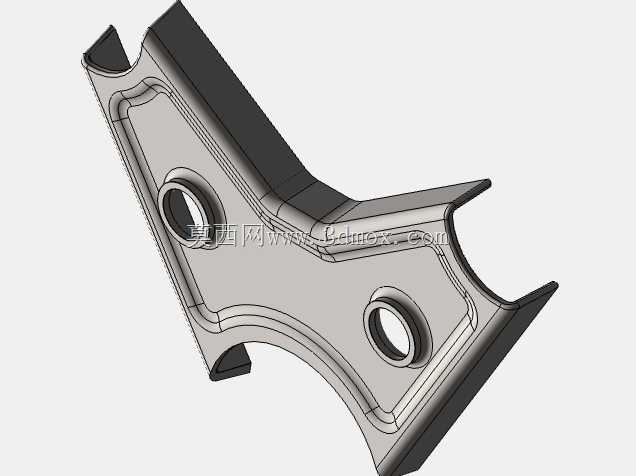

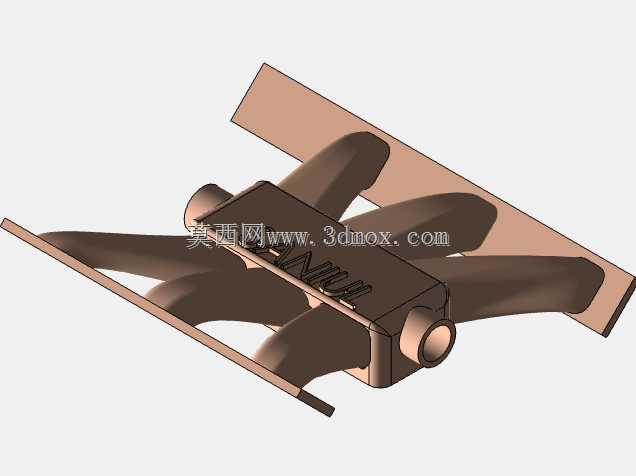

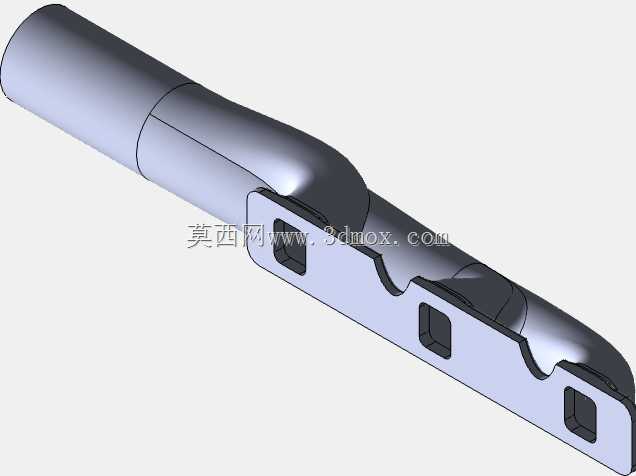

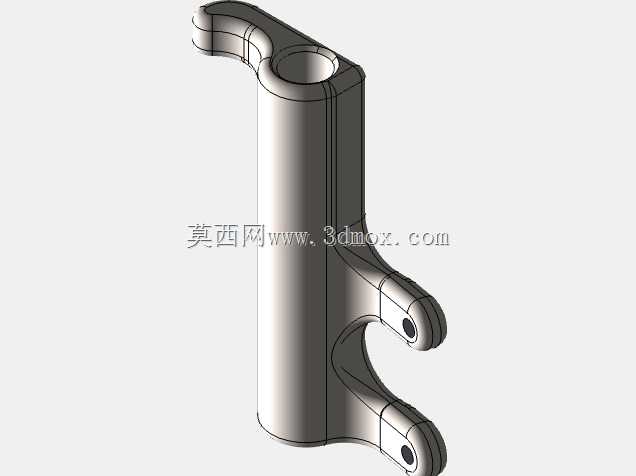

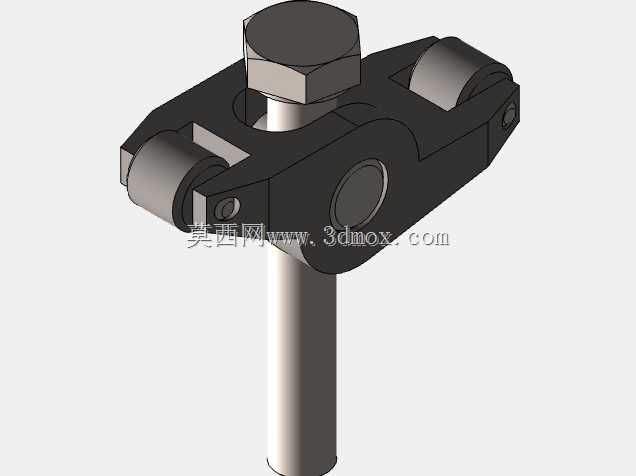

　　在往复式内燃机的动力传递链路里，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这套V6发动机配套的连杆结构，针对V型气缸的夹角布局做了专属适配，区别于直列机型的连杆设计，其大端采用了斜剖分的分体式结构，能够适配V型发动机曲轴较短的主轴颈间距，避免相邻气缸连杆在曲轴回转过程中出现运动干涉。从实际应用场景来看，这类连杆主要搭载在60度或90度夹角的V6汽油、柴油动力单元上，覆盖乘用车辆、轻型商用设备、小型固定式发电机组等多个应用领域，工作过程中需要持续承受活塞销传递的爆发压力，同时还要兼顾曲轴回转带来的惯性力拉扯，对结构强度、刚度与轻量化的平衡有极高要求。

　　从设计思路层面拆解，这套连杆的杆身采用了工字形截面结构，这种截面形式是经过长期工程验证的最优方案——在同等材料用量的前提下，工字形截面的抗弯、抗扭截面模量远大于矩形或圆形截面，能够在控制连杆整体往复质量的前提下，满足高转速工况下的强度需求，降低曲轴运转的惯性负荷。杆身与大小端的过渡区域全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，这也是内燃机连杆设计中必须遵循的结构准则，毕竟内燃机工作时的载荷是周期性交变的，应力集中点很容易在数万小时的运转后萌生疲劳裂纹。

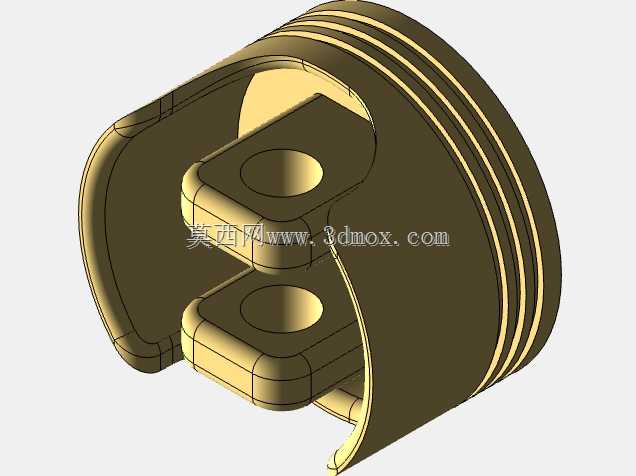

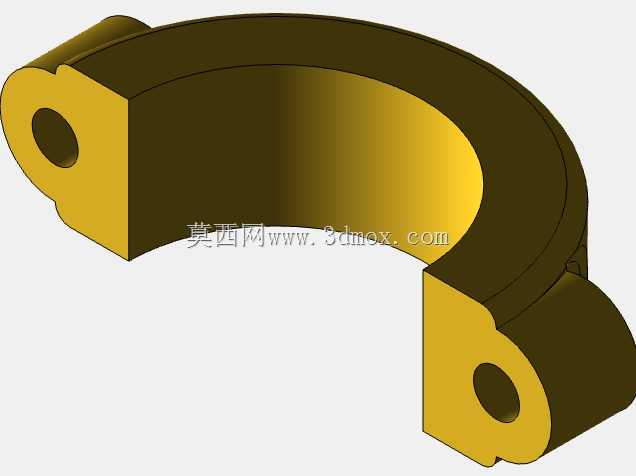

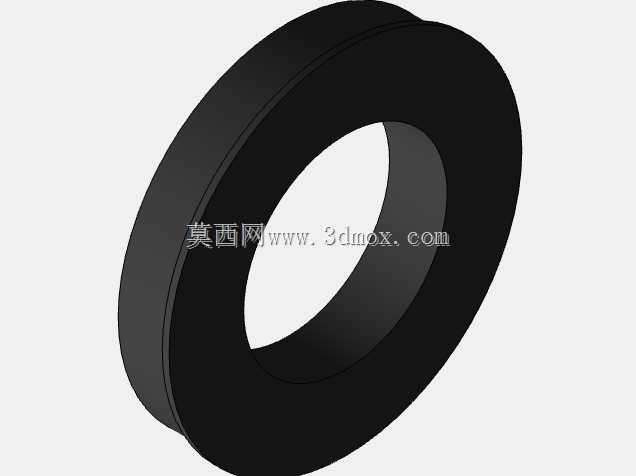

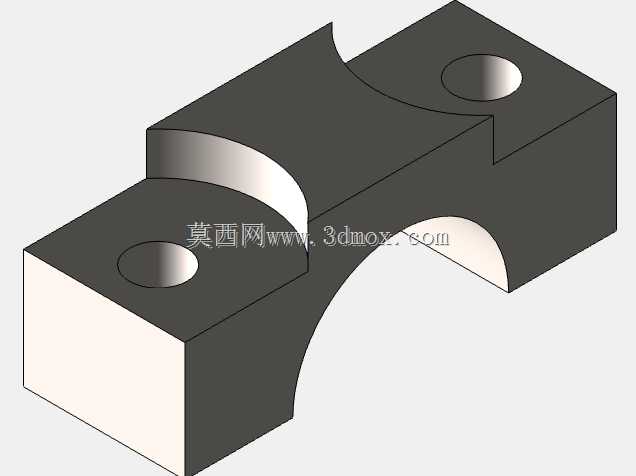

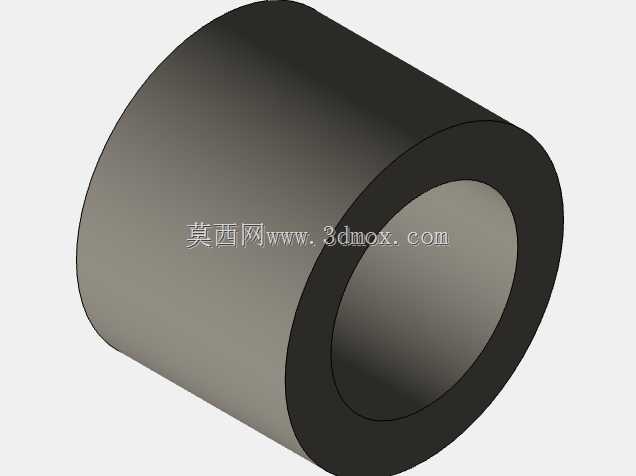

　　尺寸与安装边界方面，连杆小端为整体式圆环结构，内部预留了衬套安装位，用于压装铜基合金衬套，和活塞销形成转动配合，小端的外径、宽度尺寸需要和活塞内腔的销座间距匹配，保证活塞往复运动时连杆小端不会和活塞内腔发生碰撞；大端的斜剖分面设计有定位结构，保证连杆盖与杆身装配时的位置精度，剖分角度经过运动仿真校核，确保连杆可以从气缸体的缸孔中顺利穿入完成装配，不需要额外扩大缸径尺寸，大端的轴瓦安装位预留了合适的过盈量，保证轴瓦装配后不会在工作中出现转动、移位。大端两侧的连接螺栓孔位置精度要求极高，孔位公差控制在微米级，避免连杆盖装配后出现错位，导致轴瓦与曲轴轴颈的配合间隙失准，引发烧瓦、抱轴等严重故障。

　　功能特性上，这套连杆的结构设计充分考虑了V6发动机的动平衡需求，每个连杆的质量偏差控制在极小范围内，同一台发动机配套的6支连杆会进行质量分组，保证往复运动端与旋转运动端的质量差在设计允许范围内，降低发动机运转时的振动水平。杆身表面设计有合理的拔模斜度，适配模锻成型的加工工艺，适合批量生产时的模具脱模，大小端的端面预留了磨削加工余量，能够在后续机加工环节保证端面的平面度与表面粗糙度，满足和曲轴曲柄臂、活塞销座端面的配合间隙要求。另外，大端的连杆盖与杆身结合面采用了锯齿形定位结构，相比平切口的定位方式，斜切口配合锯齿定位能够承受更大的横向剪切力，避免发动机大负荷运转时连杆盖出现错位，这种结构在高功率密度的V型发动机连杆上应用十分广泛。

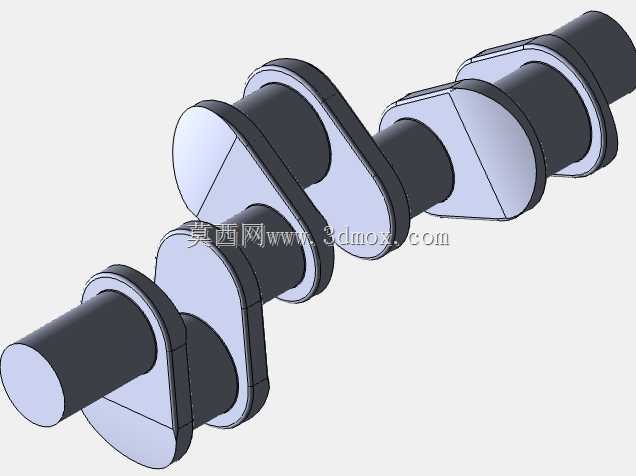

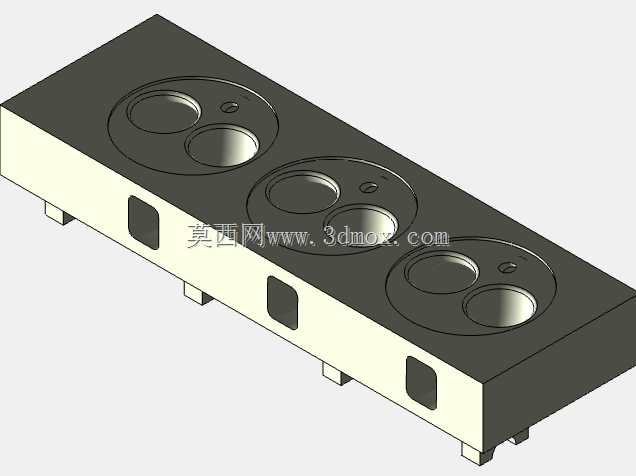

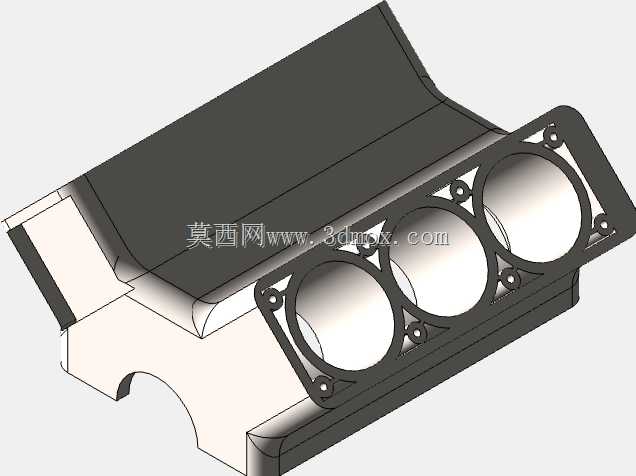

　　在实际装配验证环节，这套连杆的运动包络经过完整的运动学仿真校核，在曲轴全转角范围内，连杆大端不会与曲轴平衡块、气缸体主轴承座发生干涉，小端不会与活塞内腔、气缸壁发生碰撞，杆身与气缸套下沿的最小间隙满足热膨胀后的安全距离要求，不需要额外修改机体的原有结构。润滑油道的布置也在结构设计中做了预留，曲轴轴颈的压力润滑油可以通过连杆大端的油孔进入轴瓦间隙，一部分润滑油用于润滑曲轴轴颈与轴瓦的配合面，另一部分会通过杆身内部的油道输送到小端，润滑活塞销与衬套的摩擦副，保证全工况下的润滑可靠性，避免干摩擦导致的部件过早磨损。
