外螺纹MT环机械结构三维设计

　　在滚动轴承配套的锁紧定位结构中，外螺纹MT环是承担轴向限位、配合预紧功能的核心环形零件，这类零件常应用于精密主轴组件、传动辊系、回转支承配套结构中，在机床主轴、输送设备辊筒、工业泵轴系等场景里，它需要和轴端外螺纹、轴承内圈端面紧密配合，抵消轴系运转过程中产生的轴向窜动，同时承担一定的预紧力传递作用，保障轴承在额定载荷下的游隙处于设计区间内，避免滚动体与滚道之间出现异常滑动、偏载磨损的问题。

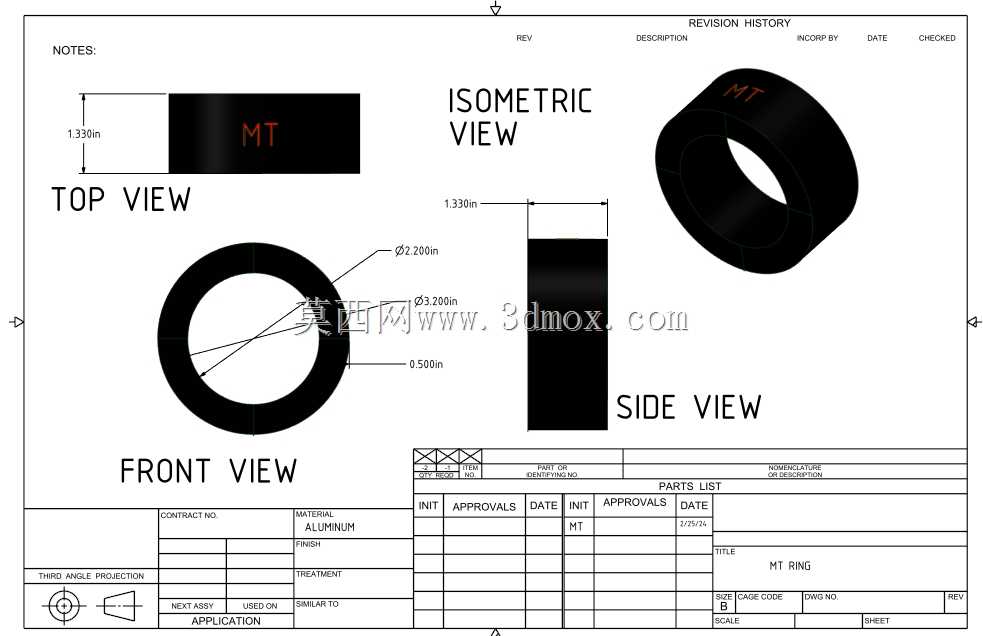

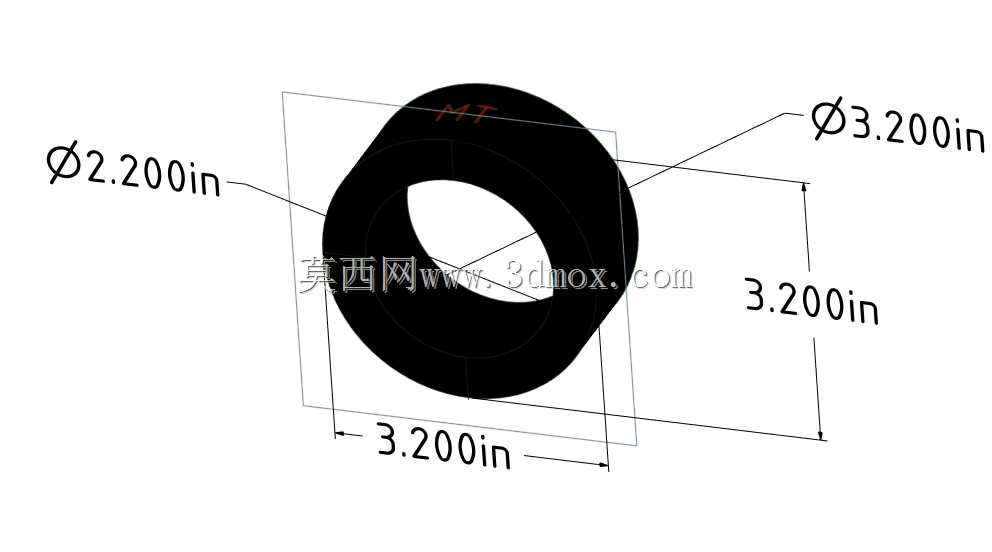

　　从设计逻辑来看，这款外螺纹MT环采用等截面环形基体结构，整体为同轴回转体构型，没有多余的异形凸起结构，这种设计首先是为了适配轴系的回转动平衡要求，避免高速运转时因为质量分布不均产生附加离心载荷。零件的轴向厚度为1.33英寸，这个尺寸是匹配对应规格轴承内圈的定位台阶宽度设定的，既保证和轴承端面有足够的接触承压面积，避免局部压应力过大造成端面压痕，又不会占用过多的轴系轴向安装空间，给轴端的密封件、锁紧止动结构预留出合理的装配余量。零件的内孔直径为2.200英寸，这个尺寸是和配套轴段的外螺纹大径做适配设计的，内孔表面加工有连续的外螺纹配合牙型，螺纹的公差带选用中等配合精度，既保证手动旋合过程的顺畅性，不会出现卡滞、偏斜的问题，又能控制螺纹副的配合间隙，避免轴系受冲击载荷时MT环出现松退。零件的外圆直径为3.200英寸，外圆表面做了光滑处理，没有额外的卡槽、滚花结构，这种设计适配于采用钩形扳手进行锁紧操作的装配场景，外圆的圆柱度公差控制在0.002英寸以内，保证装配后MT环的端面和轴线保持垂直，避免锁紧后轴承内圈出现倾斜，导致轴系回转精度下降。零件的端面厚度方向设置有0.500英寸的定位止口，这个止口结构是为了和轴承内圈的端面倒角做适配，装配时止口可以嵌入轴承内圈的倒角空间，保证MT环的承压面完全贴合轴承内圈的基准端面，避免出现点接触、线接触的不良接触状态。

　　在实际选型应用中，这类外螺纹MT环的材质常选用铝合金材料，和图纸标注的材料要求一致，铝合金材质的密度低，不会给高速回转的轴系增加过多的附加质量，同时铝合金的表面硬度适中，和钢制轴承内圈端面接触时，不会刮伤轴承的基准端面，也能在一定程度上吸收轴系运转时产生的微小振动。在装配流程中，MT环需要在轴承安装到位后旋入轴端螺纹，旋紧过程中需要使用扭矩扳手按照设计给定的预紧扭矩进行操作，避免预紧力过大造成轴承游隙过小，出现运转过热、提前失效的问题，也需要避免预紧力不足导致轴系窜动超差。在日常维护场景中，检修人员可以通过检查MT环的端面贴合状态、螺纹副的锁紧情况，判断轴系的预紧状态是否正常，如果发现MT环端面有磨损、螺纹出现滑牙的情况，需要及时更换同规格的零件，避免轴系定位失效引发设备故障。

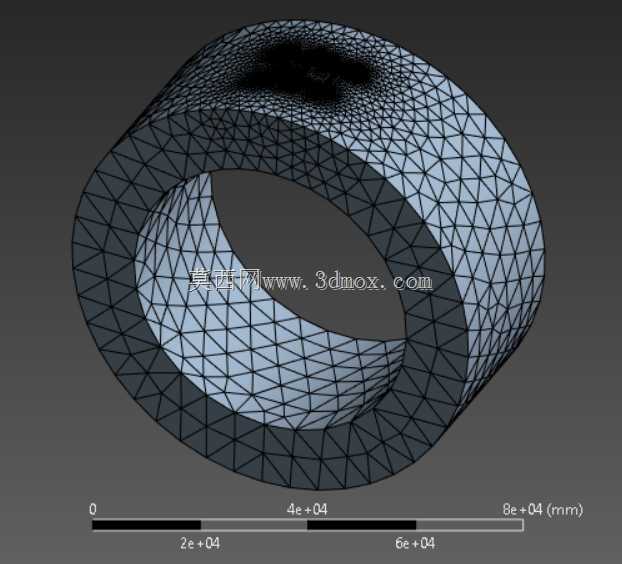

　　从建模实现的角度来看，这款零件的三维建模过程需要优先保证回转体的同轴度要求，首先绘制截面草图时需要严格控制各尺寸的公差带，尤其是内孔螺纹的小径、大径尺寸，外圆的圆柱度，以及两端面的平行度要求，建模完成后需要模拟实际装配过程，检查MT环和配套轴段、轴承内圈的配合间隙，验证装配路径是否存在干涉，同时需要核算零件的承压面积是否满足额定轴向载荷下的压应力要求，避免零件在长期载荷作用下出现塑性变形。对于需要做轻量化处理的应用场景，还可以在不影响结构强度的前提下，在MT环的非承压端面设置均匀分布的减重孔，但减重孔的位置必须保证整体的质量中心和回转轴线重合，避免破坏动平衡。在出工程图的环节，需要明确标注各尺寸的形位公差要求，尤其是端面相对于内孔轴线的垂直度公差，这是直接影响锁紧后轴系回转精度的核心参数，同时需要标注螺纹的精度等级、表面粗糙度要求，端面承压面的粗糙度需要控制在Ra1.6以内，保证接触刚度满足设计要求。
