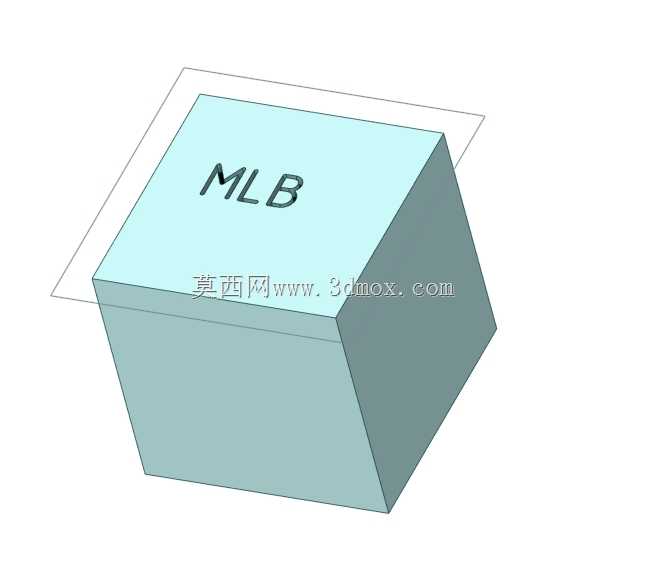

一英寸规格铝制立方体结构设计

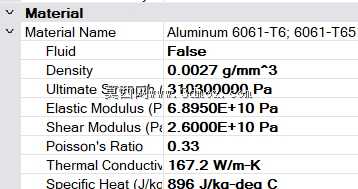

　　在精密装配、工装定位以及小型功能部件的开发场景里，这类等边长的铝制立方体结构是很常见的基础构件，很多人会觉得方块结构简单，实际上要做到三个方向尺寸完全一致、相邻面垂直度达标、表面平面度满足使用要求，需要在建模阶段就把公差配合、加工余量、装配边界都考虑周全，不然实际加工出来很容易出现边角磕碰、面与面夹角超差，没法满足后续的使用需求。这个立方体采用1英寸的等边长设计，三个轴向的尺寸完全统一，在做空间定位、工装基准搭建的时候，不需要额外换算尺寸，直接可以作为标准尺寸块来适配英制规格的安装孔位、定位槽，不管是放在小型实验台做高度基准，还是嵌入到自动化设备的料道里做挡块，都能直接匹配对应的安装空间，不会出现尺寸干涉的问题。材质选用铝合金，

　　主要是考虑到这类构件经常需要在不同工位间挪动、频繁拆装，铝合金的密度低，整体重量轻，操作人员手动调整位置的时候不会有过重的负担，同时铝合金的表面氧化后能形成致密的保护层，在常规车间环境下使用不容易生锈，不需要额外做表面防锈处理就能满足长期使用的要求，而且铝件的切削性能好，后续如果需要在某个面上追加螺纹孔、定位销孔，现场二次加工也很方便，不需要特殊的硬质合金刀具就能完成修改。从设计思路上来说，建模的时候首先要保证三个相邻面的垂直公差控制在合理范围，所有的棱边都做了微小的倒角处理，不是尖锐的直角，一方面是避免加工完成后边角的毛刺划伤人手，另一方面也能减少装配过程中棱边和配合件发生磕碰，导致配合面出现凹坑影响定位精度。

　　立方体的六个面都预留了足够的平面加工余量，实际生产的时候可以先铣出基准面，再以基准面为定位基准加工其余五个面，能很好地保证各个面的平行度和垂直度要求，不会出现加工完成后立方体放不平、晃动的问题。在实际使用场景里，这类标准尺寸的铝块可以作为设备调试的基准垫块，比如调整传感器安装高度的时候，直接垫上对应数量的立方体就能快速得到准确的安装高度，不需要反复测量调整；也可以作为小型工装的基座，在上面安装微型气缸、光电传感器这类小尺寸元件，因为三个方向尺寸统一，不管是横向安装还是竖向放置，都能保证元件的安装位置精度；在3D打印的前期尺寸验证环节，这类标准铝块还可以作为尺寸校准件，用来核对打印件的尺寸偏差，快速调整设备的打印参数。

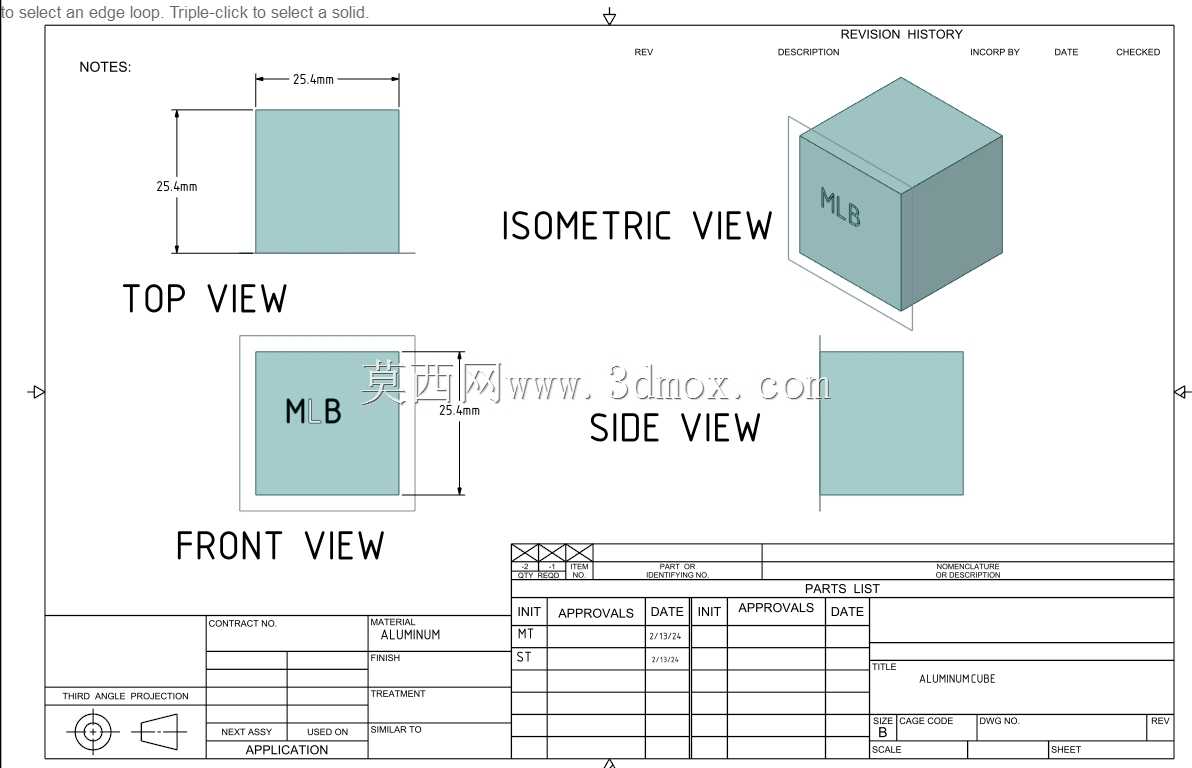

　　设计的时候没有在立方体上预设固定的安装孔，就是为了保留足够的改装灵活性，使用人员可以根据实际的安装需求，在对应的面上加工沉孔、螺纹孔或者通槽，不会因为预设的结构限制了使用场景，不管是需要用螺丝锁紧在工装上，还是用胶水粘接在工作台面，平整的表面都能提供足够的连接面积，保证连接的稳定性。很多新手在做这类简单方块结构的时候，往往会忽略棱边处理和公差标注，直接画一个1英寸的正方体就导出图纸，实际加工出来的零件要么边角锋利容易伤人，要么尺寸超差没法和其他配件配合，这个设计在建模阶段就把这些生产端的实际问题考虑进去了，所有的尺寸标注都以基准面为起点，避免了尺寸链累积误差，倒角的尺寸也设定在不会影响整体安装尺寸的范围，不会因为倒角导致立方体的有效配合尺寸变小，影响定位精度。在安装边界上，因为三个方向都是1英寸的标准尺寸，只要预留出略大于1英寸的安装空间就能顺利放置，不需要额外预留太多的避让空间，对于安装空间紧凑的小型设备来说，这种标准化的尺寸能大幅降低布局设计的难度，设计人员不需要反复核对构件的外形尺寸，直接按照标准块的尺寸预留空间即可，能有效缩短设备的设计周期。另外铝合金的导热性能较好，在一些需要辅助散热的小型场景里，这个立方体还可以作为简易的散热块使用，把发热的小型元件贴在立方体表面，就能通过铝块把热量传导出去，不需要额外设计复杂的散热结构，一物多用，能降低小型实验装置、非标小设备的制造成本。
