2020系列6mm槽宽工业铝型材截面结构

　　这款20×20规格的T型槽铝型材，是轻型设备框架搭建场景中应用极广的基础构件，常见于桌面级3D打印机机身、小型检测工位支架、实验室仪器安装架、电子产线轻型物料挂架等对自重有严格控制、同时需要一定结构刚性的组装场景。区别于大截面重载铝型材，这款型材的截面设计完全围绕轻量化快装需求展开，四个侧面均预留6mm宽度的标准T型槽，槽口尺寸适配通用T型螺栓、滑块螺母的安装公差，不需要额外在型材本体上打孔攻丝，仅依靠槽内紧固件就能完成多根型材的垂直、平行、斜向拼接，组装过程无焊接作业，后期调整框架尺寸、加装功能附件时仅需松紧对应位置的紧固件即可，大幅降低非标框架的改造成本。

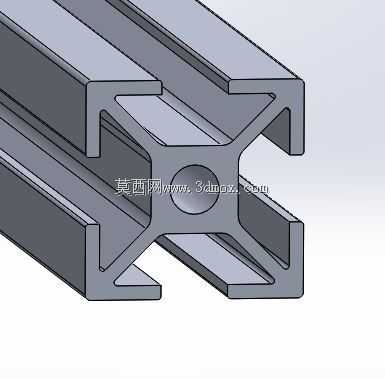

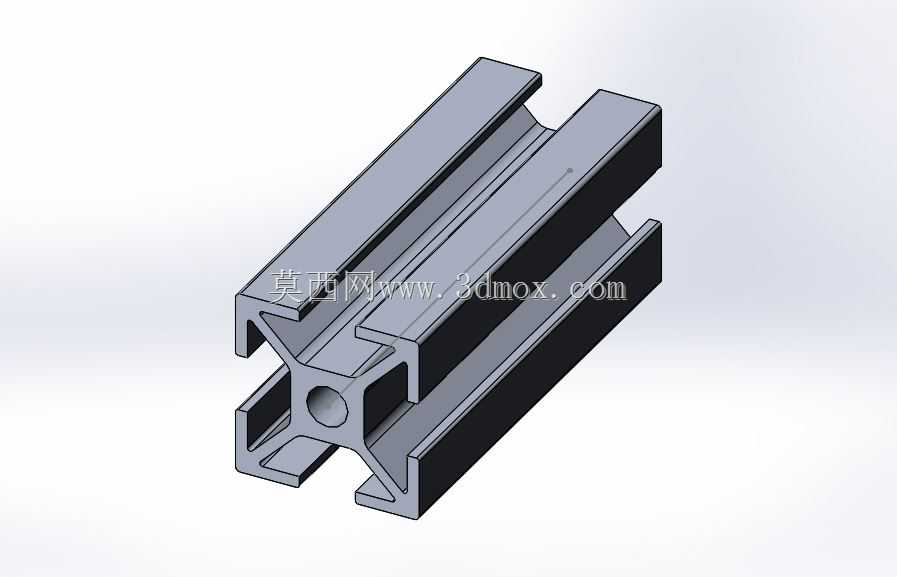

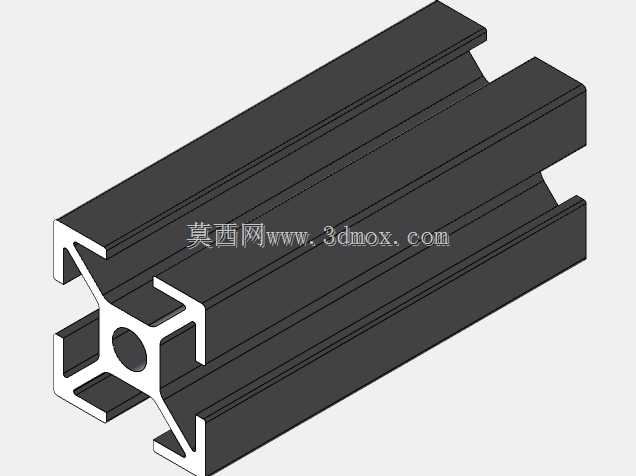

　　从截面结构来看，型材中心预留直径4.5mm的通孔，适配M5或M6规格的贯穿螺栓，可实现长距离型材的对接拉紧，也可穿入气管、信号线等细小管线，实现框架结构与走线通道的集成，避免管线外露带来的剐蹭、积尘问题。型材四个角的加强筋采用等壁厚设计，壁厚均匀性控制在挤压工艺允许的公差范围内，既保证了截面各个方向的抗弯、抗扭性能一致，也避免了局部壁厚过大带来的自重增加、材料浪费问题。T型槽的槽底做了微小的圆角过渡，减少挤压成型过程中的应力集中，同时滑块螺母装入槽内后，圆角面能与螺母边缘形成更好的贴合，避免紧固件锁紧时螺母出现偏转打滑。

　　在实际选型使用时，需要注意这款型材的安装边界：单根型材的支撑跨距建议控制在600mm以内，跨距过大时会出现明显的挠度变形，若需要更大跨距的支撑，可通过两根型材平行拼接加装角件的方式提升整体刚性。T型槽内使用的紧固件头部高度需要匹配6mm槽深，若使用头部过高的螺栓会出现螺栓头突出槽面、无法安装外置面板的问题。型材端面可搭配对应规格的端盖、脚轮安装座、脚杯连接板等标准附件，不需要二次加工就能完成框架的底部调平、移动功能配置。

　　设计这类轻型铝型材的三维模型时，需要重点把控T型槽的轮廓公差，槽口的开口宽度、槽内的卡位尺寸需要严格匹配通用紧固件的尺寸标准，若模型尺寸偏差过大，后续生成工程图开模挤压时，会出现标准紧固件无法装入、或者装入后间隙过大松动的问题。中心通孔的同轴度需要控制在合理范围内，避免贯穿螺栓穿入时出现卡滞。型材的外轮廓棱角处做了微小的倒角处理，既避免组装过程中锋利边角划伤操作人员，也能让外置亚克力、钣金面板贴合时更严密，不会出现因型材边缘毛刺导致的面板拼接缝隙不均问题。

　　在Voron等开源3D打印机的改装搭建场景中，这款6mm槽宽的2020铝型材是常用的机身框架材料，依靠T型槽的灵活安装特性，使用者可以根据自身的改装需求，在框架任意位置加装导轨固定座、电机支架、走线槽、料架等附件，不需要对型材本体做破坏性加工，调整部件位置时仅需松开对应槽内的螺母即可移动固定位置，相比方管焊接框架的改装灵活性提升明显。在小型自动化检测设备的框架搭建中，这款型材搭配透明亚克力面板可以快速组装成设备的安全防护外罩，框架重量轻，搬运、拆解都十分方便，同时铝型材表面的阳极氧化层具备不错的耐磨、抗腐蚀性能，常规车间环境下长期使用不会出现锈蚀、表层脱落的问题。
