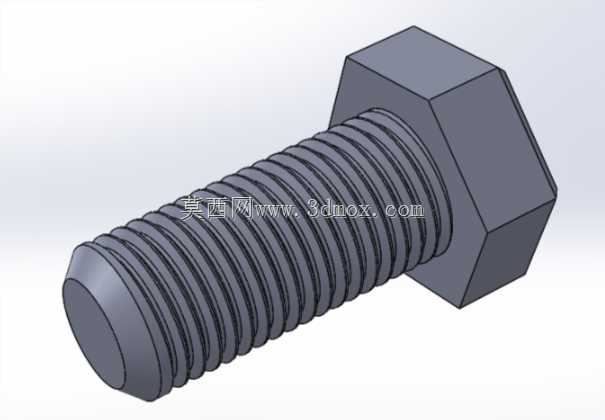

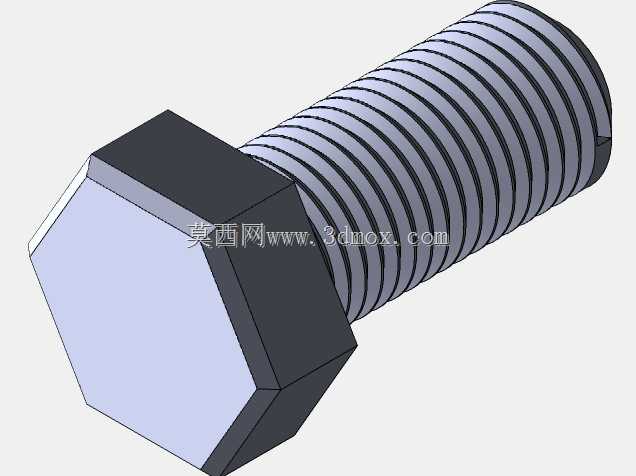

公制细牙外六角M12螺栓结构设计

　　在各类机械装配场景里，螺栓是最基础也最核心的可拆卸紧固元件，这款M12×1.5细牙外六角螺栓，主要面向对紧固精度、防松性能有较高要求的装配工况，比如液压阀块安装、精密传动组件连接、薄壁件紧固等场景，相比同公称直径的粗牙螺栓，1.5mm的细牙螺距拥有更小的螺纹升角，自锁性能更优异，在受振动、交变载荷的工况下不容易出现松脱，同时细牙螺纹的小径更大，螺杆本身的抗拉强度表现更突出，适合对螺杆强度有要求、同时安装空间对螺栓头部尺寸有限制的场合。从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，六角对边尺寸符合公制紧固件的通用配套要求，能够适配常规的呆扳手、套筒、棘轮扳手等通用紧固工具，不需要定制专用工装就能完成装配与拆卸，

　　头部与螺杆衔接处做了合理的过渡圆角，避免应力集中导致的头部断裂问题，这一点在承受冲击载荷的装配场景里尤为重要，很多现场失效的螺栓都是因为头部过渡区应力集中，在交变载荷下萌生裂纹最终断裂。螺纹部分的设计严格遵循公制细牙螺纹的牙型规范，牙型角60度，牙顶与牙底的过渡圆弧做了标准化处理，既保证螺纹啮合时的接触面积足够，又能减少螺纹牙根部的应力集中，螺杆末端做了倒角处理，方便装配时顺利穿入螺纹孔，也能避免安装时螺纹首牙刮伤被连接件的内螺纹，提升装配顺畅度。从安装边界来看，这款螺栓公称直径12mm，螺距1.5mm，选型时需要注意配套的内螺纹需要采用同规格的细牙螺纹，不能和M12粗牙螺纹（螺距1.75mm）混用，否则会出现螺纹乱牙、

　　无法拧紧甚至损坏螺纹副的问题；六角头部的高度、对边尺寸都符合通用标准，配套扳手的选用不需要特殊调整，安装时的拧紧空间只需要满足常规外六角螺栓的扳手操作空间即可，不需要额外预留更大的操作余量。在实际设备应用中，这类细牙外六角螺栓常被用在机床的导轨安装、液压系统的管接头紧固、汽车零部件的精密连接、模具的模板锁紧等场景，这些场景要么存在持续的振动载荷，要么被连接件是薄壁结构，粗牙螺栓的螺距大，拧入薄壁件时容易出现啮合牙数不足的问题，而细牙螺栓相同拧入深度下能获得更多的啮合牙数，连接可靠性更高。建模过程中，螺纹部分的处理需要兼顾工程实用性与建模效率，不需要做过度夸张的螺纹细节渲染，重点保证螺纹的大径、中径、小径尺寸符合规范，

　　头部与螺杆的同轴度公差要控制在合理范围内，避免实际生产时出现头部偏心导致扳手无法卡合的问题；头部的六角棱角做了微小的倒钝处理，既符合实际生产中的去毛刺工艺要求，也能避免装配时棱角划伤操作人员。另外在选型匹配时，还要注意螺栓的长度规格需要根据被连接件的总厚度、垫圈厚度、螺母拧入深度综合计算，确保拧紧后螺纹露出螺母2-3牙，既保证螺纹啮合长度足够，又不会因为露出过长干涉其他零部件。这类标准紧固件的三维建模，核心是保证尺寸参数的准确性，因为它是通用互换件，模型的尺寸如果出现偏差，会直接影响后续装配时的干涉检查、BOM清单统计的准确性，甚至会误导现场的物料选型，导致采购的螺栓无法正常安装。
