嵌入式小型家用抽屉式洗碗机结构设计

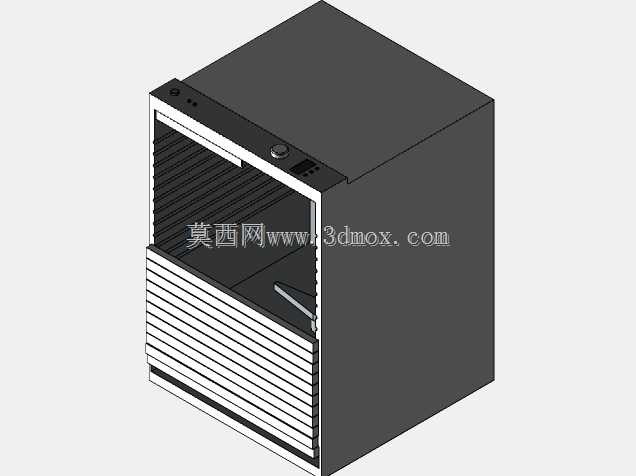

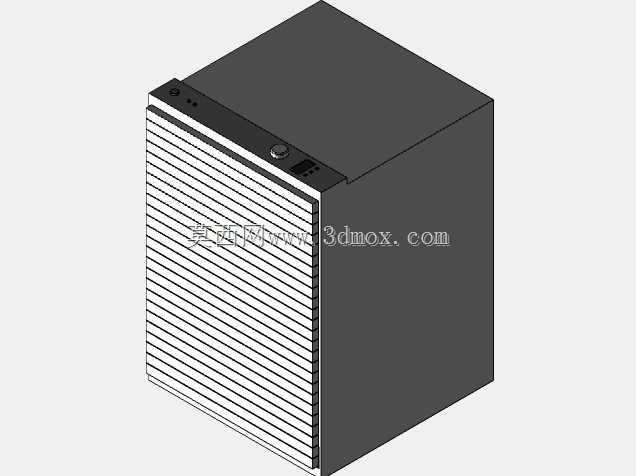

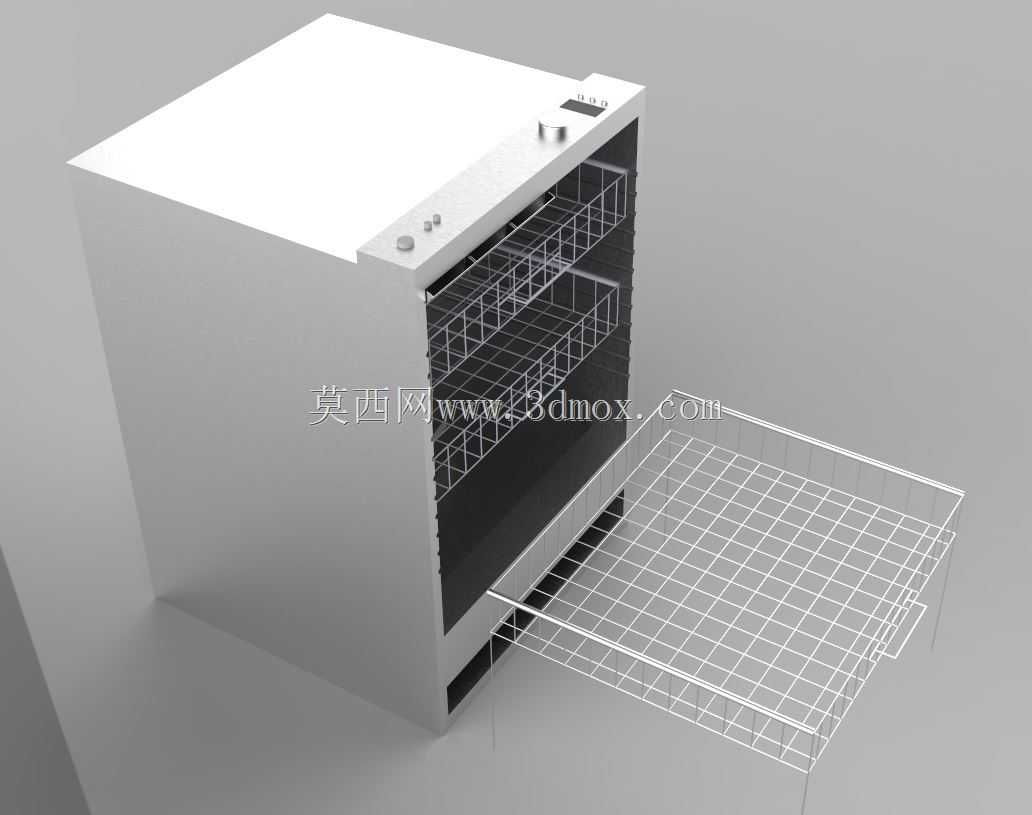

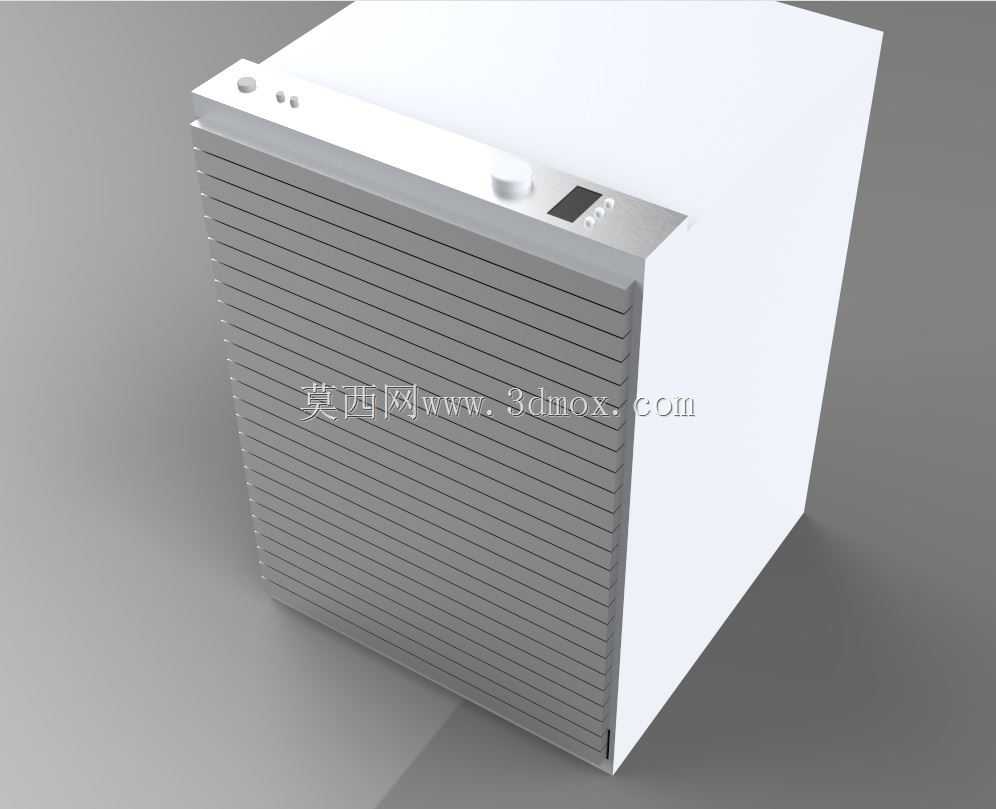

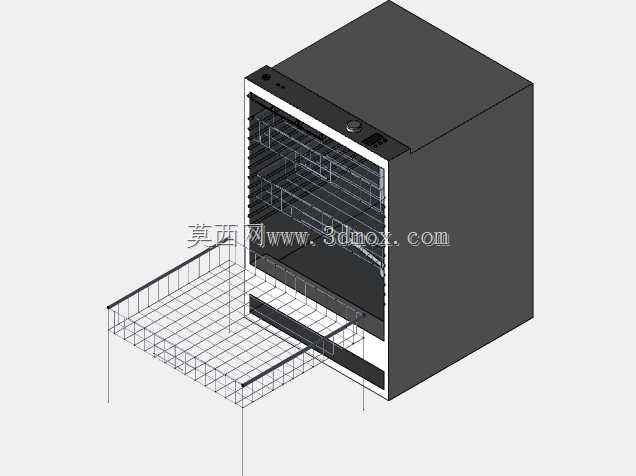

　　这款嵌入式抽屉式洗碗机的结构设计，核心瞄准小户型公寓、紧凑型家装厨房的安装场景，区别于传统前开式大容量洗碗机的占地逻辑，整体采用立式方柜形态，可直接嵌入标准橱柜预留空位，也可独立放置在厨房边角区域，适配多数老旧厨房改造、小户型精装房的厨电加装需求，无需对现有橱柜结构做大规模裁切调整。从实际使用场景出发，设备采用下抽拉式碗篮设计，拉开下层碗篮时无需大幅度弯腰，取放餐具的操作动线更符合人体工程学，上层固定置物区可放置玻璃杯、小碗等轻量餐具，下层抽拉篮采用网格钢丝焊接结构，网格间距经过反复调整，既能稳定承托餐盘、汤碗等大件餐具，也不会因为网格过密导致冲洗残留的积水无法顺利下落，同时抽拉轨道采用隐藏式侧装结构，轨道完全隐藏在柜体侧板内侧，

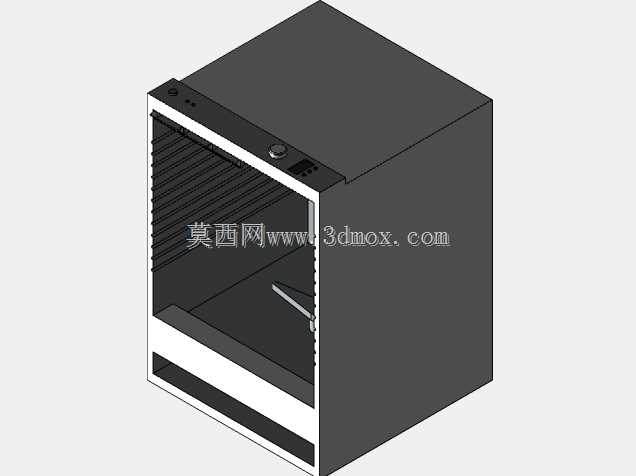

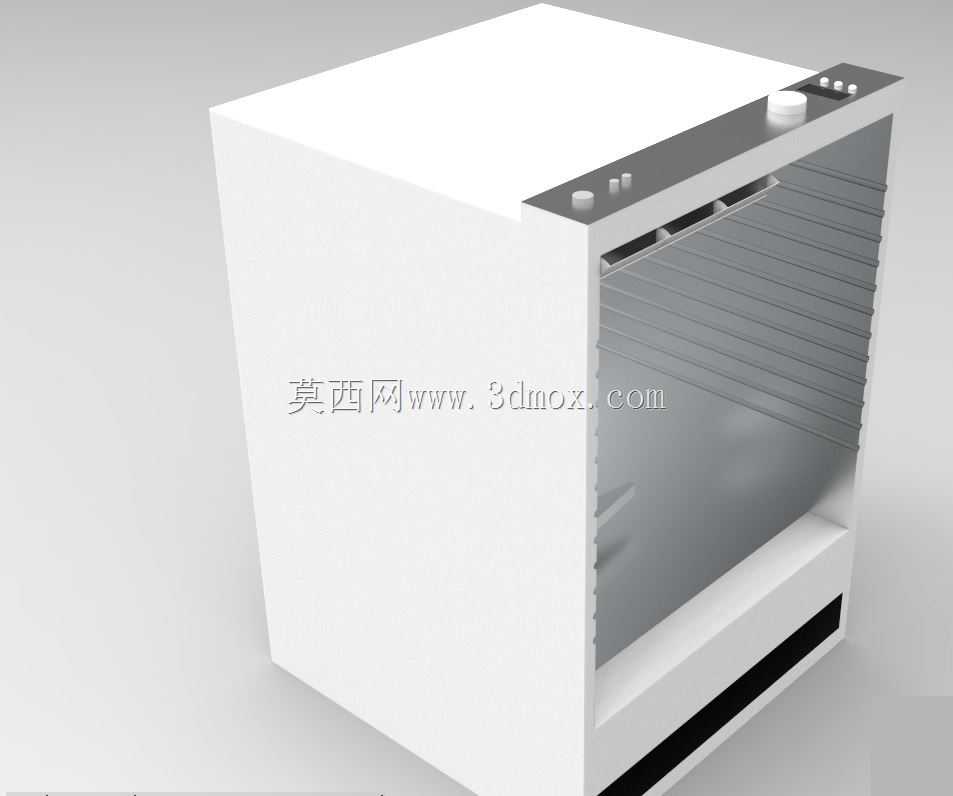

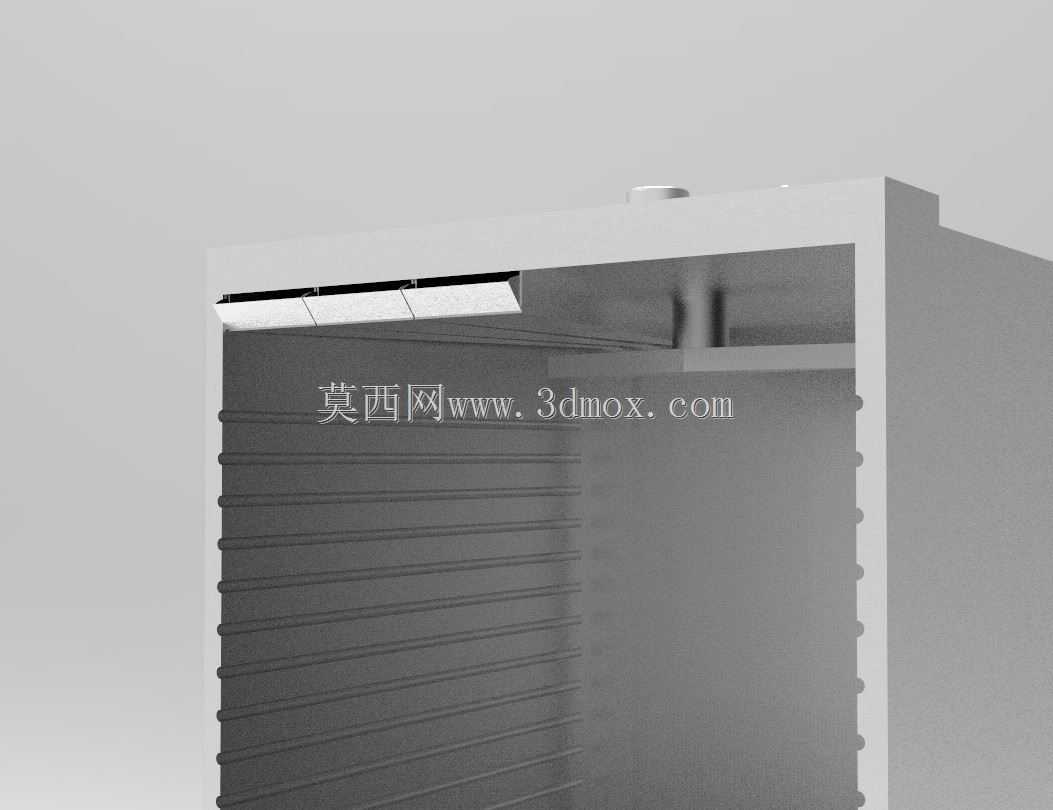

　　不会被冲洗水汽长期侵蚀，有效延长滑动结构的使用寿命。设备的操控区域设置在柜体顶部前侧边缘，用户站立状态下无需俯身就能完成程序选择、启动操作，操控面板做了微倾斜角度设计，避免操作时视线被遮挡，顶部的操控模块同时集成了进水、排水的管路接口预留位，安装时可直接对接厨房台面下方的进水角阀与排水管道，管路走线全部隐藏在柜体背部的预留线槽内，不会外露影响厨房整体美观度。在结构设计思路上，这款洗碗机的柜体外壳采用一体化折弯成型的钣金结构，侧板与背板、顶板的连接采用卡扣加密封胶条的组合方式，既保证柜体整体结构强度，也能避免内部冲洗时的水汽从拼接缝隙溢出，柜体内部的洗涤腔做了圆角过渡处理，没有清洁死角，冲洗后的水流可顺着腔体内壁自然流向底部排水口，

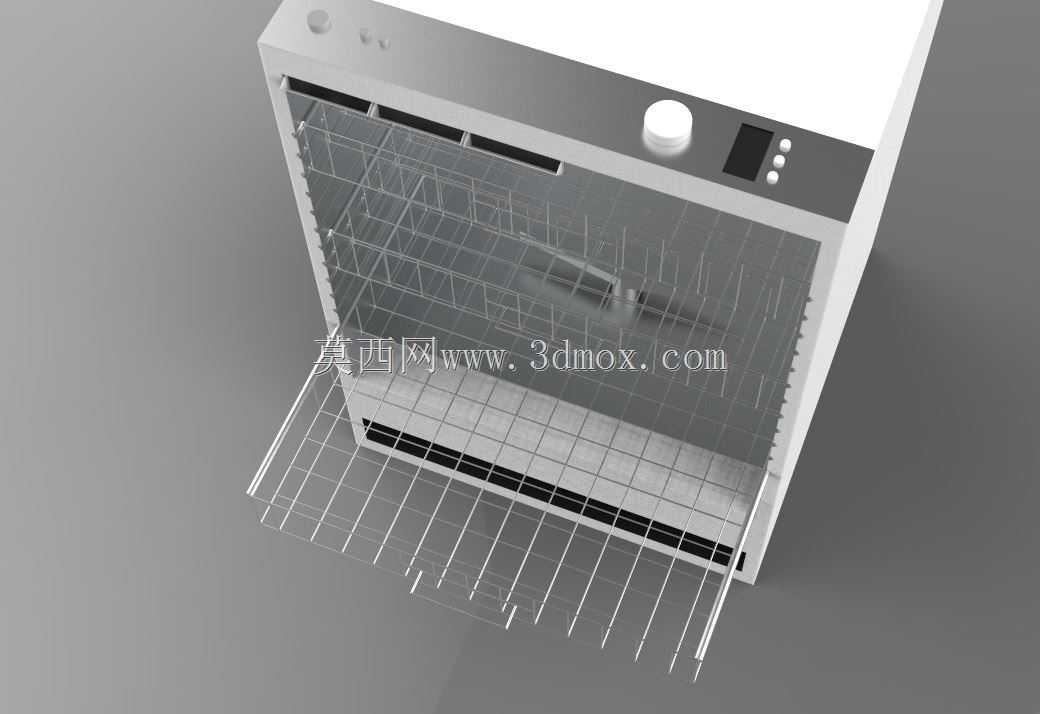

　　不会出现积水残留的问题。碗篮的钢丝结构全部做了圆滑倒角处理，不会划伤餐具表面，也避免用户取放餐具时被钢丝毛刺划伤，抽拉篮的限位结构设置在轨道末端，拉出到最大位置时会自动锁止，不会因为用力过猛导致碗篮整体滑脱，造成餐具摔落破损。从安装边界来看，设备整体外形尺寸适配国内常规橱柜的预留空位标准，宽度与深度匹配600mm标准橱柜模数，高度可根据橱柜踢脚板高度做小幅调整，背部预留了20mm的管路走线空间，安装时不需要额外凿墙改管，进水接口采用标准4分家用给水接口，排水接口适配常规厨房下水管径，普通水电安装人员即可完成安装作业，不需要专业的厨电安装团队上门，大幅降低加装成本。在功能特性的结构匹配上，内部喷淋臂的安装位置做了针对性优化，

　　上层喷淋臂对准上层置物区的餐具间隙，下层喷淋臂可随抽拉篮的拉出同步前移，保证冲洗时水流能够覆盖到所有餐具表面，不会出现冲洗盲区，柜体门板与柜体之间的密封胶条采用整圈嵌入式安装，关门后胶条被均匀压缩，可完全阻挡内部水汽外溢，避免长期使用后橱柜门板被水汽侵蚀发霉。不同于传统大容量洗碗机需要攒够大量餐具才能启动的使用限制，这款小容量机型的腔体容积适配2-3人家庭的日常餐具清洗需求，每餐结束后即可直接启动清洗，无需长时间堆放餐具，更符合小户型家庭的日常使用习惯，抽拉式的开门方式也不会像前开式洗碗机那样开门时占用厨房过道空间，在宽度不足1.5米的小型厨房内也能正常使用，不会出现开门后挡住人员通行的问题。
