40齿10mm孔径GT2同步传动带轮

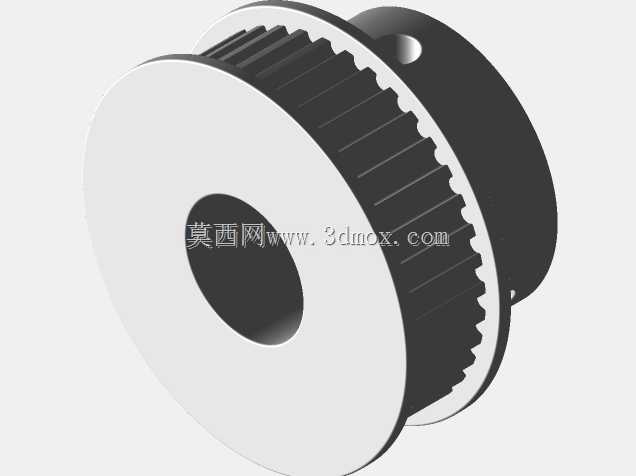

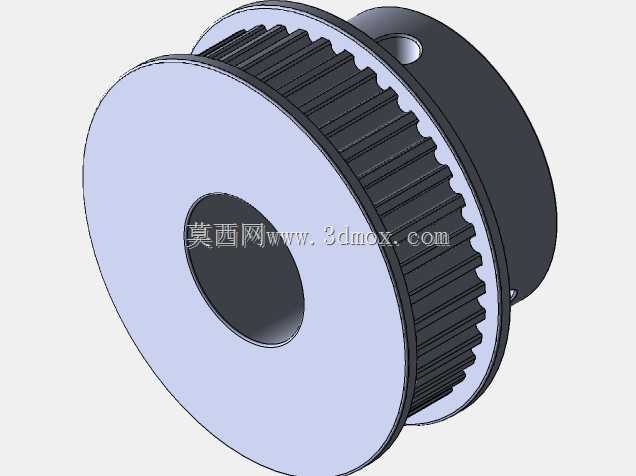

　　这款GT2同步带轮在桌面级3D打印机的X/Y轴传动结构中应用极为普遍，同时也适配小型线性滑台、桌面数控雕刻机、轻载自动化送料机构这类对传动精度有一定要求的轻载传动场景，核心作用是通过与GT2同步带的齿形啮合，将伺服或步进电机的旋转运动转化为直线运动，或是在平行轴之间传递定比旋转扭矩，相比平带传动不会出现打滑丢步的问题，相比齿轮传动又具备安装容错空间大、传动噪音低、无需额外润滑维护的优势。从结构设计来看，这款带轮采用了凸台单边挡边的结构形式，带轮主体的齿圈部分严格遵循GT2齿形规范，齿距为2mm，齿形轮廓做了适配同步带齿槽的圆弧过渡，既保证啮合时带齿能完全嵌入齿槽，又能减少带齿反复弯折产生的疲劳磨损，

　　40齿的齿数配置对应的节圆直径经过精确核算，和2mm齿距匹配后能保证传动比计算准确，不会出现脉冲当量换算偏差的问题。中间的安装孔直径为10mm，孔壁做了公差适配，能直接配合市面上常见的42步进电机输出轴、或是直径10mm的传动光轴安装，凸台侧面预留了紧定螺钉孔，安装时将紧定螺钉顶在轴的铣扁位上，就能完全限制带轮与轴的相对转动，避免高速往复运动时出现周向窜动。带轮两侧的挡边直径略大于齿顶圆直径，能防止同步带在高速往复运动时从带轮齿面滑脱，尤其是在3D打印机这类频繁正反转的工况下，挡边的存在能大幅降低同步带掉带的故障概率，省去日常运维中频繁调整带位的麻烦。在安装边界上，这款带轮的轴向总长度经过紧凑化设计，

　　凸台部分的长度适配常见的电机安装座厚度，安装时不会和电机端盖、轴承座等周边结构产生干涉，齿圈部分的宽度适配常用的6mm宽度GT2同步带，安装时不需要额外加垫片调整带轮位置，只要保证两个配对带轮的端面处于同一平面，就能让同步带在全齿宽范围内均匀受力，避免偏载导致的带边磨损加快。设计过程中重点考虑了轻载高速工况下的动平衡表现，整个带轮的材质分布均匀，齿形加工的同轴度公差控制在合理范围内，在每分钟上千转的往复运动工况下不会产生明显的振动，能保证末端执行器的运动平稳性，对于3D打印场景来说，能有效减少打印件表面的振纹，提升成型精度；对于小型数控设备来说，也能保证切削过程中进给运动的匀速性，避免出现进给顿挫导致的加工表面刀痕不均。

　　另外这款带轮的齿根部分做了微小的圆角处理，避免应力集中导致的齿根断裂问题，即使在偶尔出现过载的情况下，也不会出现打齿损坏的情况，日常使用中只要保证同步带的张紧力在合理区间，不需要频繁更换带轮，长期使用的维护成本极低。在选型适配时，只要传动系统的中心距在合理范围内，搭配对应长度的6mm宽GT2同步带，就能实现精准的定比传动，不需要额外做结构修改，能直接套用在各类采用GT2传动方案的小型自动化设备上，大幅缩短结构设计的周期。
