M8导程2mm梯形传动丝杠结构设计

　　做小型桌面级设备的线性传动方案时，很多工程师第一反应是选滚珠丝杠，毕竟精度高、反向间隙小，但实际落地到千元级DIY设备、教学用小型数控、入门级激光切割机这类对成本敏感的场景，滚珠丝杠的采购成本、配套螺母座加工成本、安装预紧的调试成本，往往会占掉整机物料成本的不小比例，这时候适配规格的梯形丝杠反而成了更具性价比的选择。这款M8规格、导程2mm的梯形传动丝杠，就是针对这类低成本线性传动场景设计的替代方案，从结构选型到尺寸边界都完全匹配小型桌面设备的安装需求。

　　从实际应用场景来看，这类小导程梯形丝杠最常出现在三类设备上：第一类是FDM熔融沉积型3D打印机的Z轴升降传动，Z轴不需要太高的移动速度，每层打印的抬升量通常在0.1-0.3mm区间，2mm导程的丝杠配合42步进电机，整步驱动下的单脉冲移动量刚好能满足层厚控制的精度要求，不会出现导程过大导致的细分精度不足、平台抬升卡顿的问题；第二类是桌面级小型数控雕刻机的进给轴，尤其是加工软金属、塑料、木材的微型雕刻设备，切削负载不大，梯形丝杠的自锁特性还能避免设备断电后主轴滑块下坠撞坏工件；第三类是小型CO2激光切割机的Z轴工作台升降，这类设备的Z轴只需要对焦时调整高度，不需要频繁高速往复移动，梯形丝杠的传动效率完全能满足使用需求，还能省去额外的刹车制动结构。

　　从功能特性上看，这款丝杠采用梯形螺纹牙型，相比普通三角螺纹的紧固件，梯形牙的牙侧角更小，传动过程中螺纹副的摩擦磨损更均匀，长期运行的精度保持性更好，虽然传动效率比滚珠丝杠低15%-20%，但在低速、低负载的线性传动场景下，这个效率差带来的电机负载提升完全在42型步进电机的输出扭矩范围内，不需要额外选配更大功率的电机。同时2mm的小导程设计自带一定的自锁特性，当传动方向的轴向负载小于临界值时，即使电机断电，丝杠螺母副也不会自行滑动，对于垂直安装的升降轴来说，这个特性可以省掉抱闸、配重等额外的防下坠结构，进一步简化整机的机械结构，降低装配难度。

　　设计思路上，这款丝杠完全围绕低成本通用化的目标做结构优化，螺纹规格选用标准M8公称直径，不需要定制特殊规格的棒料，直接用标准8mm冷拉圆钢就可以车削加工螺纹，原材料采购门槛极低，小批量加工也不会产生额外的材料成本。导程选定2mm也是经过实际场景验证的：如果导程做到4mm以上，步进电机整步驱动下的单步移动量会超过0.02mm，对于3D打印机Z轴的层厚控制来说，需要开更高的细分数才能保证精度，会增加驱动器的成本；如果导程小于1mm，虽然精度更高，但移动速度太慢，打印大尺寸模型时Z轴抬升的等待时间会明显变长，影响整机运行效率。丝杠的端部没有做复杂的轴承位、联轴器位的一体化设计，而是保留光轴端面，用户可以根据自己的安装结构自行加工端部固定结构，不管是用柔性联轴器连电机，还是用紧定螺钉直接锁死，都有足够的加工余量，适配不同的安装机架结构。

　　从外形尺寸和安装边界来看，这款丝杠的公称直径为8mm，螺纹段的有效直径偏差控制在普通机械加工的IT9级精度范围内，配套的同规格梯形螺母可以直接和市面上常见的3D打印机用T8铜螺母、POM消隙螺母通用互换，不需要单独定制螺母。导程2mm意味着丝杠每旋转一周，螺母的直线移动距离为2mm，选型计算电机脉冲当量的时候，可以直接按照这个参数核算，不需要做额外的导程换算。安装时需要注意，丝杠的两端支撑不需要选配高精密的角接触轴承，用普通的深沟球轴承甚至带座铜套就可以满足支撑需求，因为这类小型设备的轴向负载通常不超过5kg，支撑件的径向跳动只要控制在0.1mm以内，就不会影响传动的平稳性。丝杠的有效长度可以根据设备的行程需求裁切，因为螺纹是通长加工的，裁切后不会影响螺母的装配，用户可以根据自己的设备行程灵活调整，不需要提前定制固定长度的丝杠，大幅降低了备件的库存压力。

　　实际装配调试的时候需要注意，梯形丝杠的同轴度要求比滚珠丝杠低，两端支撑座的同轴度偏差只要不超过0.2mm，运行过程中就不会出现卡滞、异响的问题，对于DIY用户或者小批量生产的设备厂商来说，机架加工的精度要求可以适当放宽，不需要用高精密的CNC设备加工安装孔，用普通的数控钻床甚至手工开孔只要定位准确，就能满足安装要求。螺纹副的润滑也不需要特殊的润滑脂，普通的锂基脂就可以满足长期运行的润滑需求，维护成本极低，即使长期运行出现磨损，只需要更换几块钱成本的POM螺母就可以恢复传动精度，后期维护的成本几乎可以忽略不计。

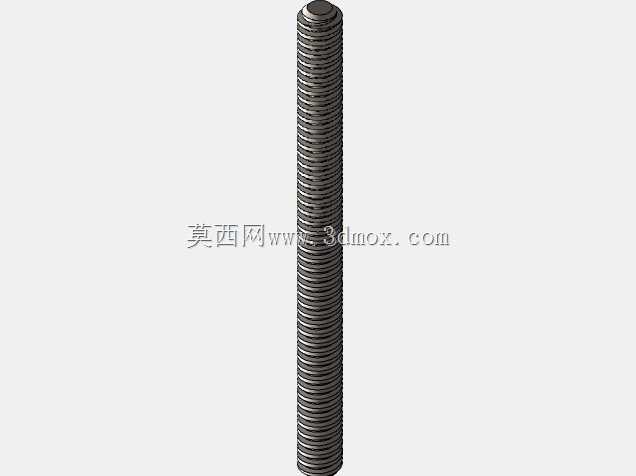

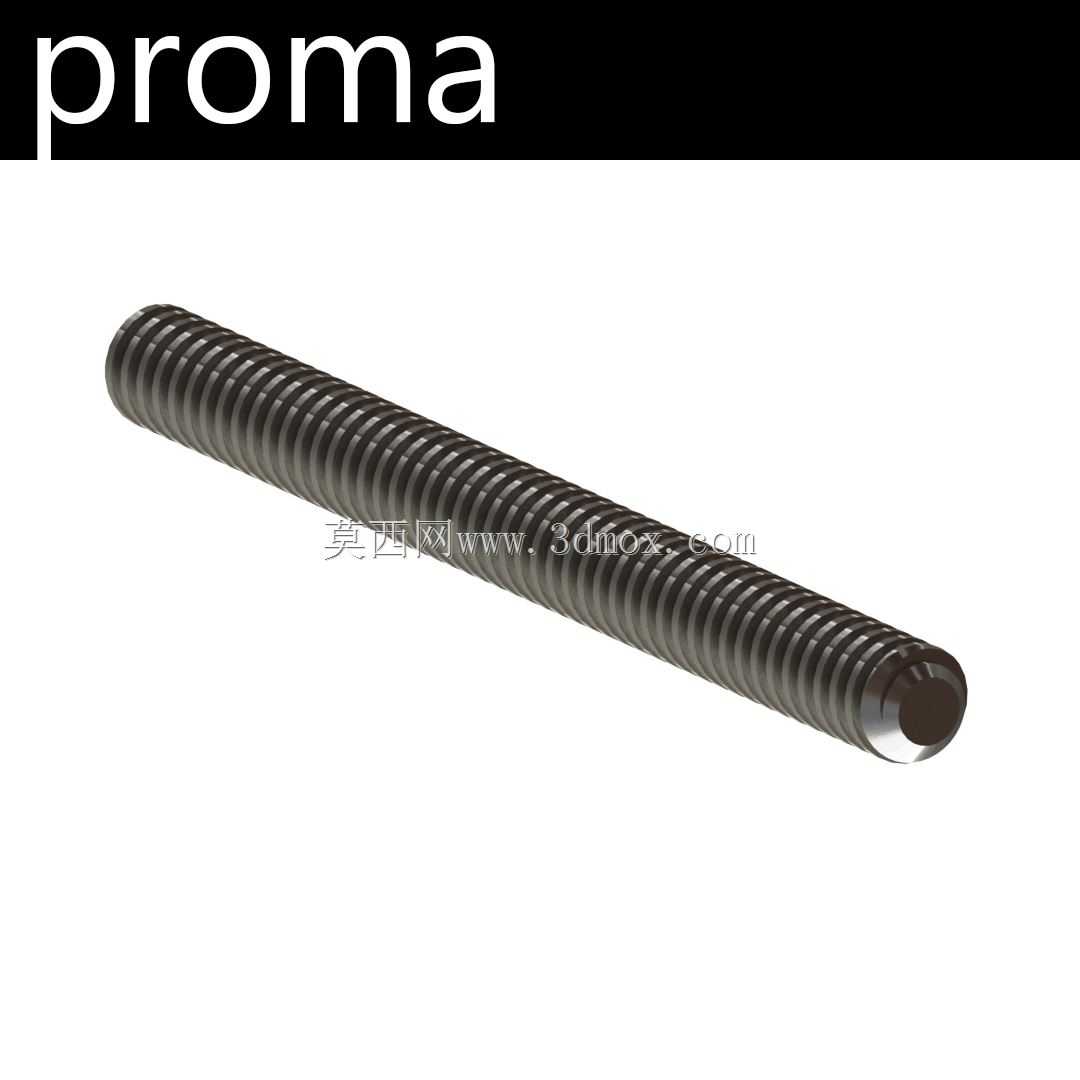

　　很多刚入行的结构设计师做小型设备的时候，容易陷入“精度越高越好”的选型误区，盲目选滚珠丝杠、直线导轨这类高精度零部件，最后做出来的设备成本居高不下，在民用消费级市场根本没有竞争力。实际上针对不同的应用场景匹配对应精度等级的传动部件，才是结构设计的核心，这款M8导程2mm的梯形丝杠，就是精准匹配低速、低负载、低成本场景的传动方案，从原材料选型、结构设计到安装适配，都完全贴合小型桌面设备的设计需求，既能满足设备的传动精度要求，又能把整机成本控制在合理区间，是小型线性传动设备里非常实用的一款传动部件。在做三维建模的时候，这款丝杠的模型也严格按照实际加工尺寸绘制，螺纹牙型、公称直径、导程参数都和实物一致，导入装配体后可以直接用来做干涉检查、行程模拟，不需要再反复调整模型尺寸，能大幅缩短小型设备的设计周期。
