20齿GT2同步带轮适配6mm安装轴

　　做小型自动化设备的结构设计时，同步传动的选型往往是决定设备运行精度的核心环节，尤其是桌面级3D打印机、小型雕刻机、桌面式点胶机这类对传动间隙敏感的设备，GT2规格的同步带轮几乎是绕不开的选型项。这款20齿的GT2带轮，适配6mm宽度的同步带，安装轴径为6mm，在小型传动机构里的适配场景非常广泛。

　　从实际使用场景来看，这类小规格同步带轮大多用在载荷不大、但对传动同步性有要求的工位，比如桌面级FDM3D打印机的X/Y轴传动，配合6mm宽度的GT2同步带，能在高速往复运动时保证传动比恒定，不会出现普通平带传动的打滑丢步问题；也可以用在小型雕刻机的进给轴传动，或是桌面式点胶机、小型贴标机的送料机构里，甚至很多DIY的小型数控滑台、教学用机械实训装置里，也常能见到同规格带轮的身影。

　　设计这类带轮的时候，首先要卡准GT2带型的齿形参数，齿距为2mm，齿形的轮廓要和同步带的齿槽完全贴合，既不能因为齿形过盈导致带轮转动时卡滞、加剧皮带磨损，也不能因为齿侧间隙过大导致传动回程超差，影响设备的定位精度。这款带轮的内孔设计为6mm，适配市面上绝大多数42系列步进电机的输出轴，也能配合6mm直径的光轴做从动轮使用，内孔的公差一般取H7级，和轴配合时不会出现松旷，也能保证装配时的顺畅度。

　　皮带宽度适配6mm的规格，带轮的挡边设计要比皮带宽度单边多出1mm左右的余量，避免皮带在高速运转时出现跑偏、掉带的问题，很多新手设计带轮时容易忽略挡边的高度，挡边过低的话，设备运行时的轻微振动就可能导致皮带脱出轮槽，直接造成设备故障。这款带轮的齿面粗糙度要控制在合理范围，过于粗糙的齿面会加速同步带的齿部磨损，缩短皮带使用寿命，过于光滑的话反而容易在传动时出现细微的打滑，影响传动精度。

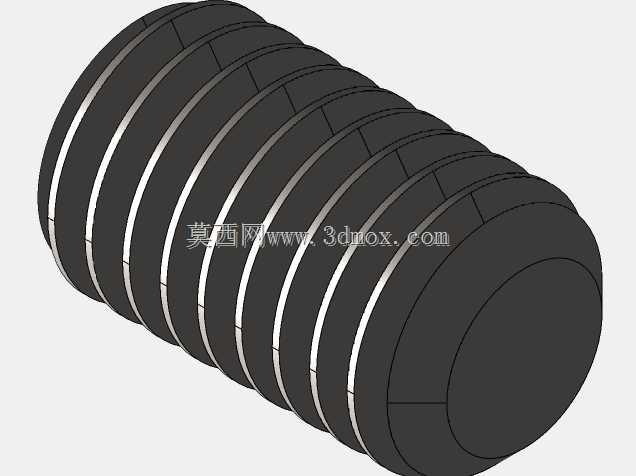

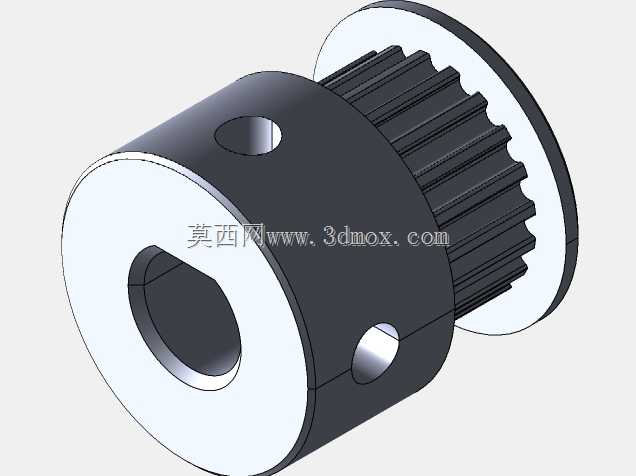

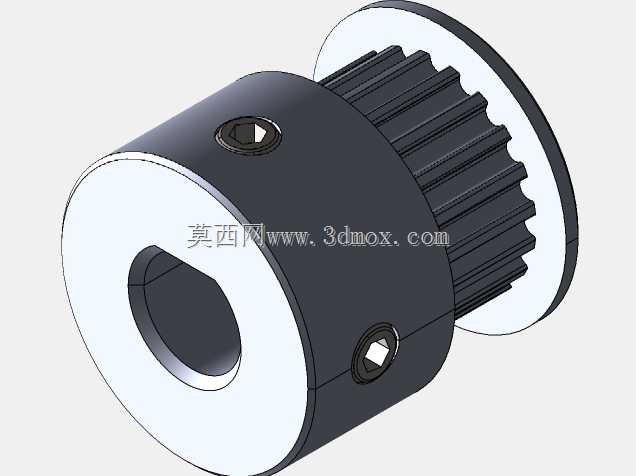

　　从安装边界来看，这款带轮的外径由20齿的GT2齿形决定，设计安装位时要预留足够的径向空间，同时要注意带轮和安装面的轴向定位，一般这类小带轮会搭配顶丝固定，在带轮的轮毂位置设计M3或者M4的顶丝孔，装配时顶丝要顶在轴的铣扁位上，避免长时间正反转时带轮和轴出现相对转动，导致传动失效。

　　在做传动布局的时候，两个带轮的中心距要调整到合适范围，中心距过小会导致同步带的包角不足，传动时容易打滑，中心距过大则会导致皮带运行时出现上下抖动，尤其是高速往复运动的工况下，皮带抖动会直接传导到执行端，造成加工或者定位的误差。这款20齿的带轮作为主动轮使用时，搭配不同齿数的从动轮可以实现不同的传动比，满足不同设备对进给速度和输出扭矩的需求，比如在3D打印机的挤出机构里，也可以用同规格的带轮做减速传动，提升挤出机的送料扭矩，保证耗材推送的稳定性。

　　很多人在选型带轮时容易忽略皮带的公差适配，这款带轮设计时已经考虑到6mm宽度GT2皮带的宽度公差，轮槽的宽度留了0.5mm的正公差，即使皮带宽度有轻微的上偏差，也能顺利嵌入轮槽，不会出现皮带被夹在两个挡边之间的问题，导致运行阻力增大、电机负载升高。在实际装配时，带轮的端面跳动要控制在0.1mm以内，径向跳动控制在0.05mm以内，这样才能保证高速运转时的平稳性，避免因为带轮本身的跳动导致皮带出现周期性的张紧力变化，影响传动的一致性。

　　对于做小型设备开发的结构工程师来说，这类标准规格的同步带轮不需要重新开模定制，直接选用标准件就能缩短设计周期，同时也能降低后续的设备维护成本，设备在客户端出现易损件损坏时，用户可以很方便地采购到同规格的替换件，不需要专门定制非标零件。在做三维建模的时候，这类带轮的齿形可以通过参数化建模生成，保证齿形的准确性，建模时要把顶丝孔、挡边、轮毂的尺寸都准确还原，方便后续做装配干涉检查，避免实际加工装配时出现尺寸不匹配的问题。
