MG995系列伺服电机配套法兰式输出连接盘

　　这款连接盘是专门适配MG995、MG995R系列舵机类伺服电机的输出端传动连接件，主要用于小型自动化执行机构、航模舵面传动、教学机器人关节、小型机械臂末端连接、3D打印定制化执行装置等场景，作为伺服电机输出轴与外接负载之间的扭矩传递过渡零件，解决标准舵机花键输出轴无法直接对接平面安装负载的适配问题。

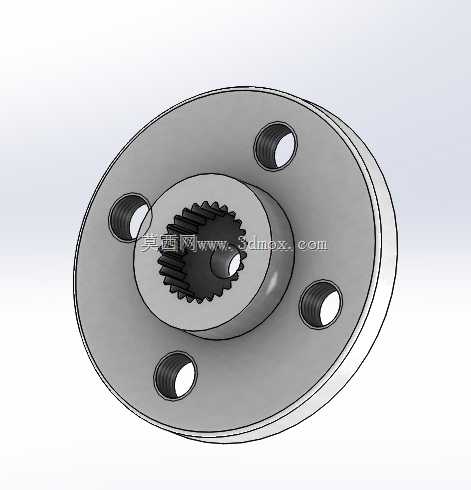

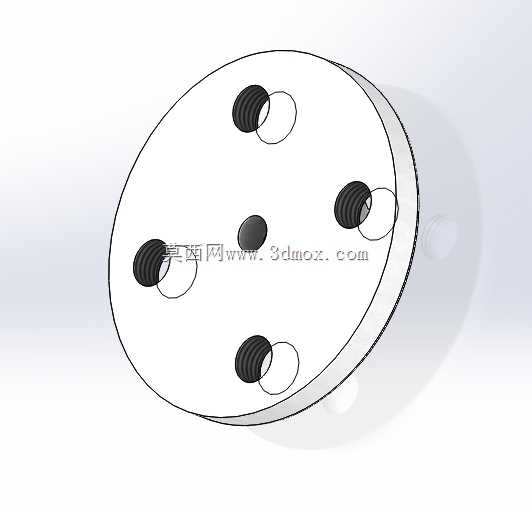

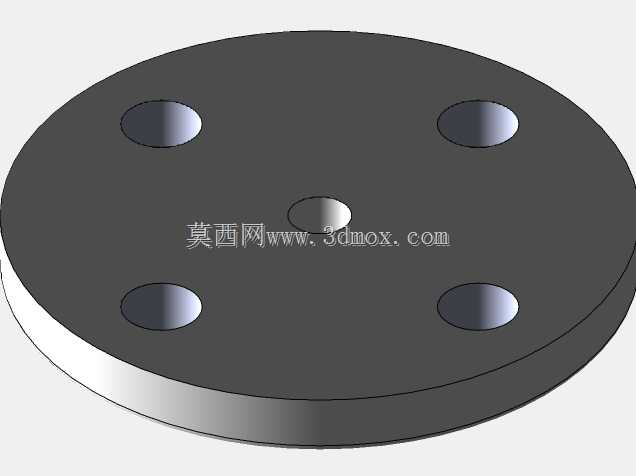

　　从结构设计来看，零件整体为圆盘式法兰构型，中心区域加工有与伺服电机输出轴完全匹配的内花键齿形，齿形参数完全对应MG995系列舵机的标准输出齿规格，装配时可直接套入电机输出轴，依靠花键的齿侧啮合传递旋转扭矩，避免传统顶丝连接在频繁正反转工况下出现的打滑、轴孔磨损问题。法兰盘本体上均匀分布四个圆形安装通孔，孔位的分布圆直径、孔径尺寸均匹配该系列伺服电机的标准安装边界，安装时可通过螺栓穿过通孔直接将负载固定在连接盘端面上，无需额外设计转接支架，大幅降低小型执行机构的结构复杂度。

　　设计过程中优先考虑了3D打印工艺的成型可行性，整体采用等壁厚圆盘结构，无复杂倒扣、极小薄壁等难以成型的特征，无论是FDM工艺还是光固化工艺都可以快速打印制作，用户可根据实际负载工况更换不同的制作材料：常规教学演示、轻载传动场景可使用ABS材料打印，自重轻、成本低；如果需要传递较大扭矩、承受频繁冲击负载的工况，可更换为PETG、尼龙或者金属材料进行加工，零件的结构尺寸无需调整即可适配不同材料的加工要求。

　　从安装边界来看，连接盘的轴向厚度经过优化，装配后不会超出伺服电机前端面的安装空间，不会和电机本体的安装耳、端盖产生干涉；中心花键的深度与电机输出轴的伸出长度完全匹配，装配到位后花键完全啮合，不会出现齿面局部受力导致的断齿问题；四个安装孔的沉台深度经过核算，螺栓拧紧后头部不会高出连接盘端面，保证外接负载的安装面完全贴合，避免传动过程中出现负载偏摆、连接松动的问题。

　　在实际应用场景中，这类连接盘常被用于小型机械臂的关节输出端，用来连接机械臂的连杆结构，将伺服电机的旋转运动转化为关节的摆动动作；也可用于航模的舵面传动，连接舵机与舵面摇臂，提升大舵量操控下的连接可靠性；在教学实验设备中，这类连接盘可以快速搭建各类传动演示机构，无需针对舵机输出轴额外加工定制连接件，缩短实验装置的搭建周期。针对不同的负载安装需求，连接盘的端面安装孔还可以根据实际使用需求进行二次扩孔、攻丝加工，法兰盘的外圆尺寸预留了足够的加工余量，不会因为二次加工破坏中心花键的结构强度。

　　结构设计上还做了针对性的应力优化，中心花键与法兰盘本体的过渡位置采用圆角过渡，避免扭矩传递过程中在应力集中位置出现断裂；四个安装孔的周边也做了局部加厚处理，螺栓拧紧时不会出现安装面压溃、开裂的问题；整体零件的转动惯量经过核算，在保证结构强度的前提下尽可能减小本体重量，降低伺服电机启动、换向时的惯性负载，提升电机的响应速度与位置控制精度。
