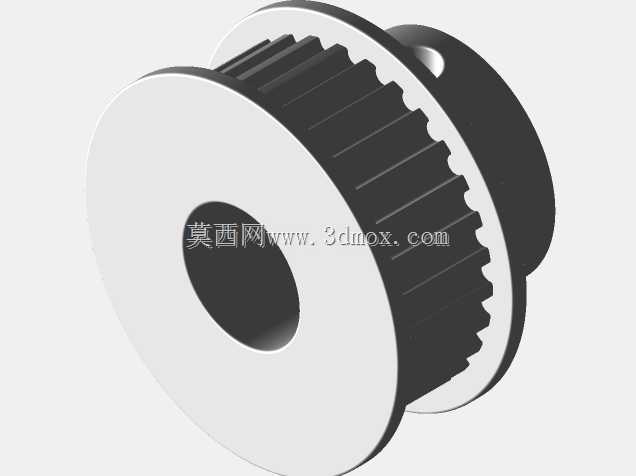

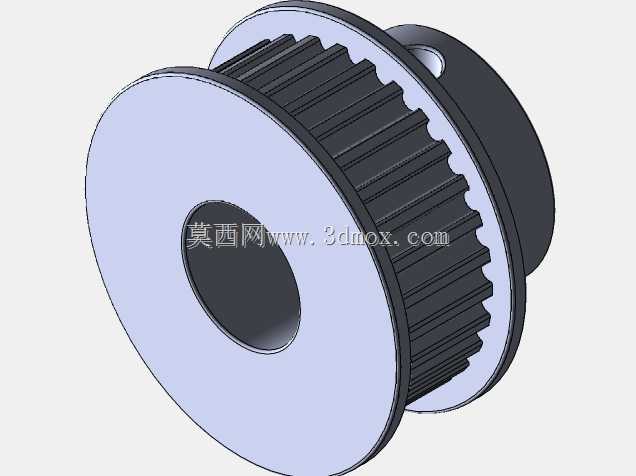

这款GT2同步带轮在桌面级3D打印机的X/Y轴传动结构中应用极为普遍,同时也适配小型自动化输送模组、桌面雕刻机的轻载传动场景,核心作用是通过与GT2同步带的齿形啮合,实现无滑差的定比传动,保证运动端的位移精度,避免普通平带传动容易出现的打滑丢步问题。从结构设计来看,这款带轮采用30齿的齿形配置,匹配标准GT2齿廓参数,齿槽的轮廓精度直接决定了传动过程中的啮合顺畅度,设计时齿侧预留了合理的啮合间隙,既不会因为间隙过大导致传动反向间隙超标,也不会因为间隙过小出现带齿卡滞、运行阻力陡增的问题。带轮中心为8mm的通孔安装孔径,适配市面上绝大多数42系列步进电机的输出轴径,轮毂侧设计有紧定螺钉安装孔,
安装时可以通过紧定螺钉将带轮与电机轴牢牢锁固,避免高速正反转时带轮与轴出现相对转动,导致传动定位失准。带轮的挡边结构是设计中不可忽视的细节,两侧的圆形挡边直径略大于带轮齿顶圆直径,能够在同步带运行过程中限制带的横向窜动,防止设备长时间运行后同步带从带轮齿槽中脱出,尤其是在3D打印机这类需要长时间连续往复运动的设备中,挡边的存在大幅降低了传动结构的故障率,减少日常维护调整的频次。从安装边界尺寸来看,这款带轮的齿顶圆直径适配30齿GT2轮的标准参数,整体轴向宽度适配常用宽度的GT2同步带,安装时需要注意带轮与电机轴的同轴度,若同轴度偏差过大,会导致同步带在运行过程中出现周期性张紧力波动,不仅会加剧带齿的磨损,还会引发传动振动,
影响终端运动件的运行平稳性。在实际选型应用中,这款30齿规格的带轮相比20齿的小直径带轮,单圈转动对应的直线传动行程更长,在相同电机步距角配置下,能够降低传动系统对脉冲细分的要求,同时更大的啮合包角也能提升传动的负载能力,适合需要稍高传动负载、对传动平稳性有一定要求的轻载传动场景。设计建模过程中,齿形的绘制严格遵循GT2带轮的齿廓标准,每个齿的齿距误差控制在极小范围内,保证同步带与轮齿啮合时每个齿都能均匀受力,避免个别齿受力过大出现过早磨损的问题;中心安装孔的公差采用基孔制过渡配合设计,既保证安装时能够顺利套入电机轴,又不会因为间隙过大导致安装偏心。轮毂部分的厚度经过合理优化,在保证紧定螺钉锁附强度的前提下尽可能缩减整体重量,
降低电机轴端的转动惯量,提升传动系统的动态响应性能,这一点在需要频繁启停、正反转切换的运动场景中尤为重要,更小的转动惯量能够减少电机的加减速负载,提升运动控制的跟随精度。带轮的齿面粗糙度也做了针对性设计,过于粗糙的齿面会加速同步带的磨损,过于光滑的齿面则容易在啮合时留存细小粉尘,长期运行后会影响啮合精度,合理的齿面粗糙度能够在保证带轮使用寿命的同时,减少粉尘附着带来的传动故障。在实际装配调试时,需要保证两个配对带轮的端面处于同一平面,避免带轮偏斜导致同步带单侧受力,出现带边磨损过快、运行噪音增大的问题;同时同步带的张紧力需要调整到合理区间,张紧力过大会增大轴承受力,加剧带轮轴承和电机轴承的磨损,张紧力过小则容易出现传动跳齿,导致运动定位失准。这款带轮的结构设计没有多余的冗余特征,所有结构都服务于传动功能本身,既满足了轻载精密传动的使用需求,也兼顾了加工制造的便利性,不管是采用机加工方式制作铝合金材质的成品带轮,还是采用3D打印方式制作小批量测试用的样件,都能够快速实现,非常适合非标自动化设备开发阶段的原型验证,以及小型桌面数控设备的量产配套使用。
