24V200转圆柱直流行星减速电机结构

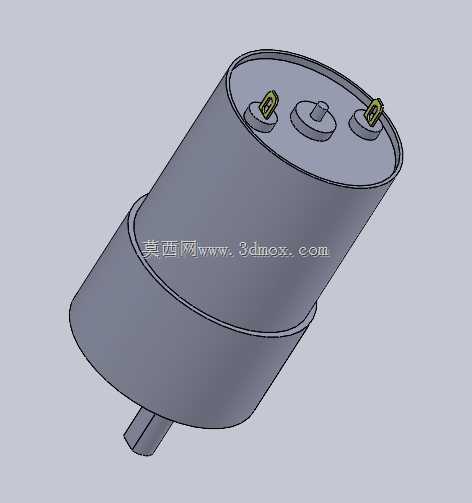

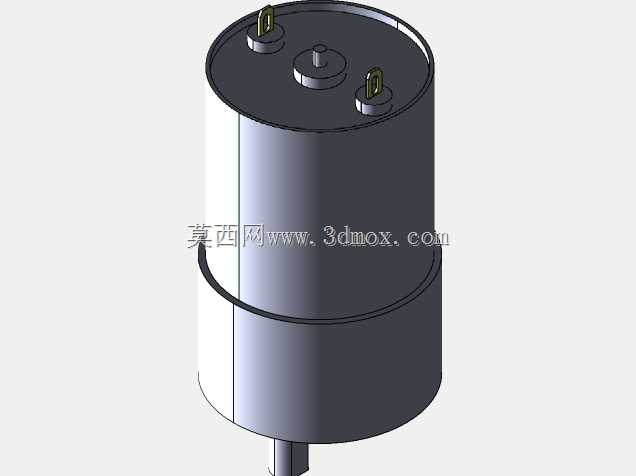

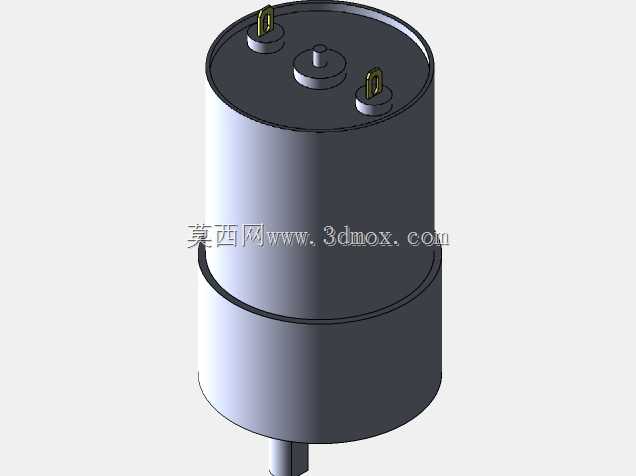

　　这款低压直流驱动的减速动力元件，在小型自动化设备、民用电动器具、教学实验装置里的应用占比不低，24V的供电等级刚好匹配多数工业控制场景下的安全直流供电回路，200rpm的额定输出转速避开了高速直驱电机的扭矩不足问题，也不会因为减速比过大导致输出转速过低无法适配常规负载。从结构设计来看，整体采用圆柱同轴布局，上端盖预留两个接线端子，端子做了凸起的绝缘基座设计，既可以直接焊接导线，也能适配插接式接线端子，避免接线处受力拉扯导致的焊点脱落问题；输出轴从筒体下端中心伸出，轴径做了统一的标准尺寸适配，能直接搭配常用的联轴器、同步带轮或者小型齿轮，不需要额外做轴径转接加工。设计阶段首先考虑的是安装边界的通用性，

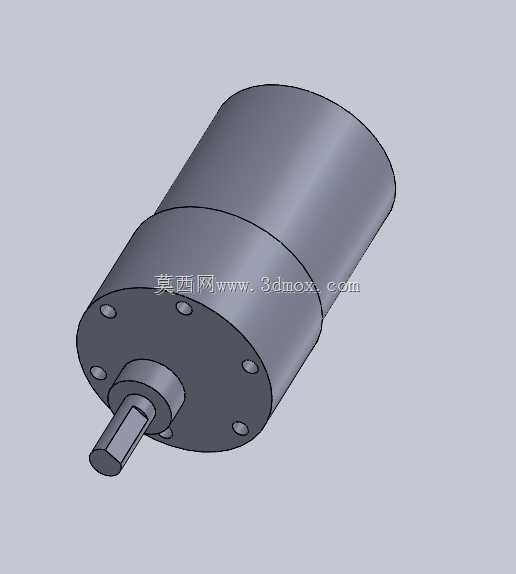

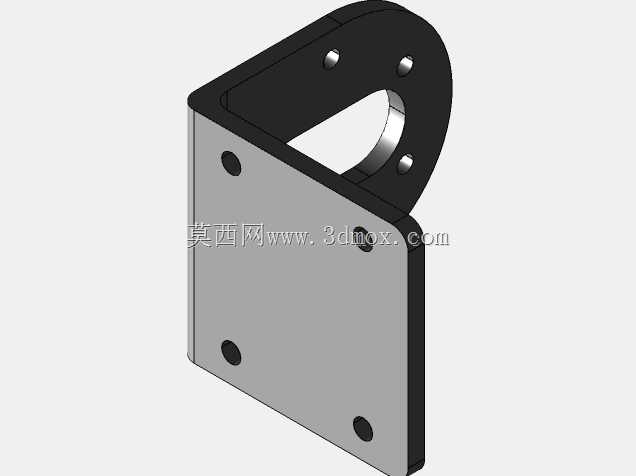

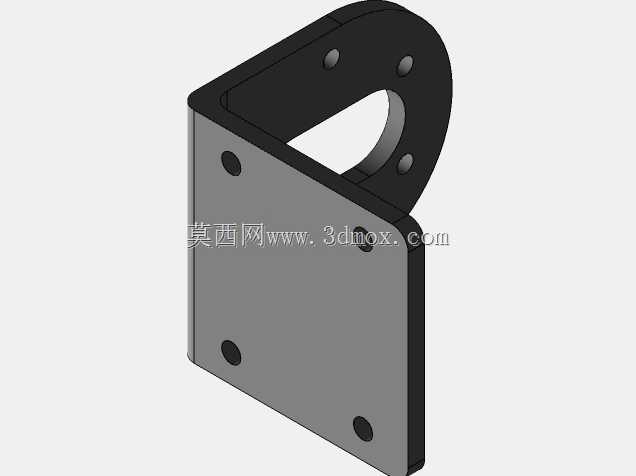

　　筒体的外径做了常规小型减速电机的通用尺寸，安装时既可以用筒体侧面的抱紧式安装座固定，也能通过端盖上预留的沉孔做端面法兰固定，两种安装方式的孔位都对齐了行业内通用的安装孔距，不需要用户重新设计安装支架就能替换同规格的其他品牌电机。内部的减速级采用行星齿轮结构，和直齿减速结构相比，同轴布局的行星减速能让整体径向尺寸更小，同时多齿轮啮合的传动方式能承受更大的瞬时冲击负载，不会因为负载突然卡滞就打坏齿轮；电机本体的定子和转子做了居中同轴定位，上端盖和筒体的配合面做了止口定位，装配时不需要反复调整同轴度就能保证定转子之间的气隙均匀，有效降低运转时的振动和噪音。输出轴的轴承选用了深沟球轴承，分别布置在减速箱输出端和电机尾部，

　　两个轴承的跨距经过计算，能承受一定的径向负载，比如直接带动小负载的滚轮、传送带轮时，不需要额外加装支撑轴承就能保证运转稳定性；接线端子的间距做了安全爬电距离设计，24V电压下即使在潮湿一点的工况下使用，也不会出现端子间拉弧短路的问题。实际选型使用时，要注意这款电机的输出轴轴向窜动量控制在很小的范围内，适配轴向受力较小的传动场景，如果是需要承受轴向力的场合，比如带动丝杠做直线传动，就需要额外加装推力轴承来分担轴向负载，避免电机内部轴承承受额外轴向力缩短寿命。筒体的外壳采用拉伸金属壳体，既可以作为结构件支撑内部所有零部件，也能充当散热面，电机持续运转时产生的热量可以通过金属壳体直接散发到空气中，

　　不需要额外加装散热风扇就能满足额定功率下的持续运转需求，这也让整体结构更紧凑，没有额外的突出部件，适合安装空间比较局促的设备内部。上端盖的中心位置做了一个小的凸起定位柱，这个结构一方面是端盖注塑或者冲压时的工艺定位点，另一方面也可以作为编码器安装的定位基准，如果用户需要加装转速编码器做闭环控制，直接以这个定位柱为基准安装编码器码盘，就能保证码盘和电机轴的同轴度，省去了反复调整编码器位置的步骤。从建模细节来看，所有配合面的倒角、退刀槽都做了还原，比如输出轴和轴承配合的轴肩位置做了标准退刀槽，端盖和筒体配合的止口位置做了导向倒角，方便装配时快速对位；接线端子的金属部分做了导电材质的区分建模，能直接导出用于装配工艺演示的爆炸视图，也可以用于设备整体的装配干涉检查，把这个电机模型导入设备整体装配体后，能直接核对安装空间、接线空间是否足够，不会出现实际装配时和周边零部件干涉的问题。对于做小型设备开发的结构工程师来说，这个模型的尺寸精度足够用于前期方案布局，不需要自己重新测绘电机尺寸就能直接调用，能节省不少前期方案设计的时间；做教学演示的时候，也可以用这个模型拆解展示直流减速电机的内部结构，讲解行星减速的传动原理、直流电机的供电接线方式、不同安装方式的适用场景。
