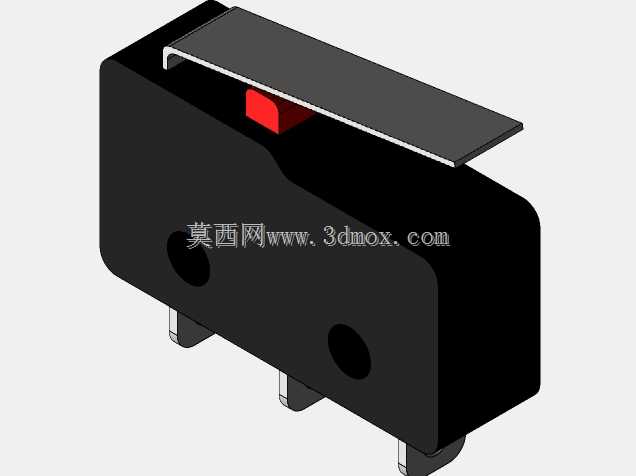

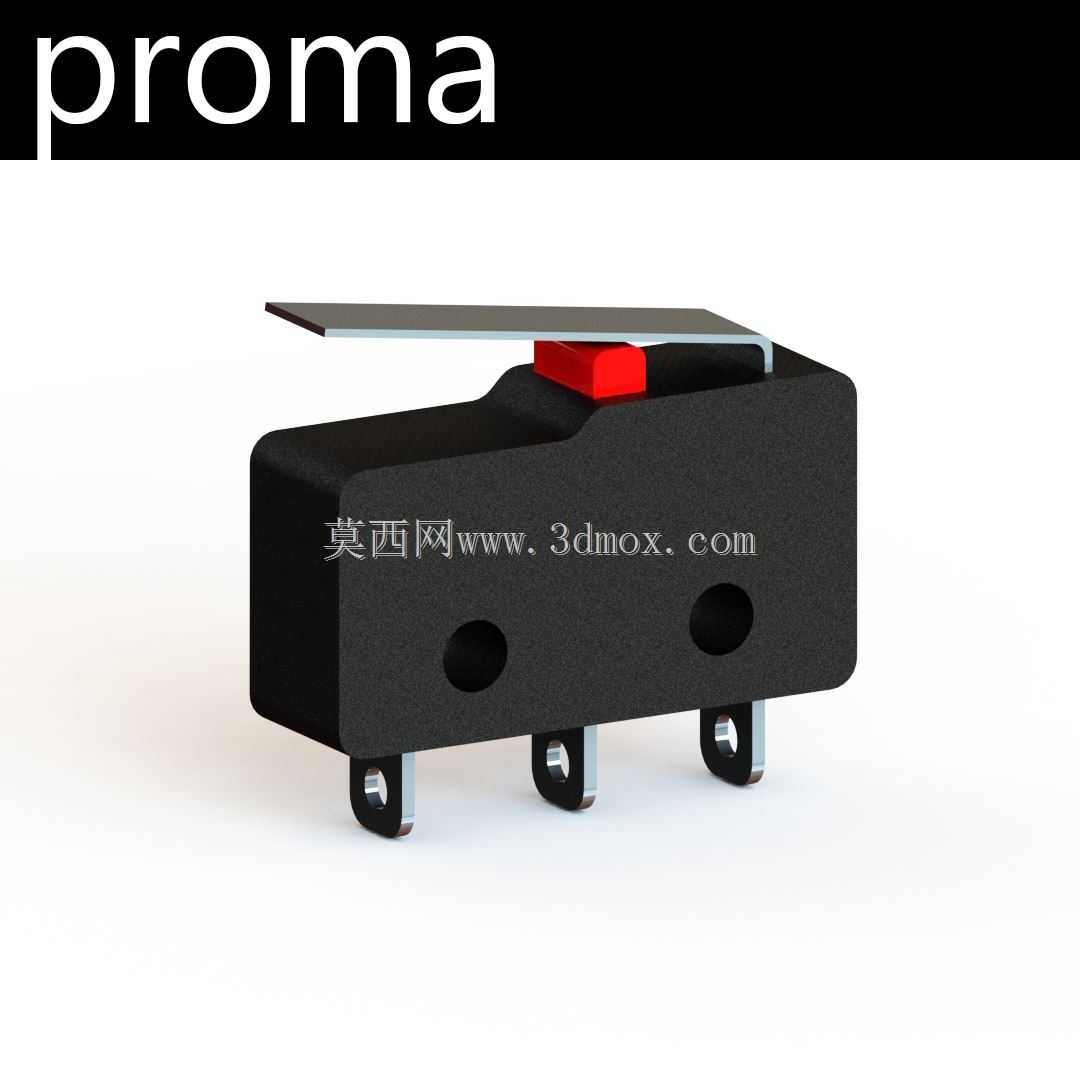

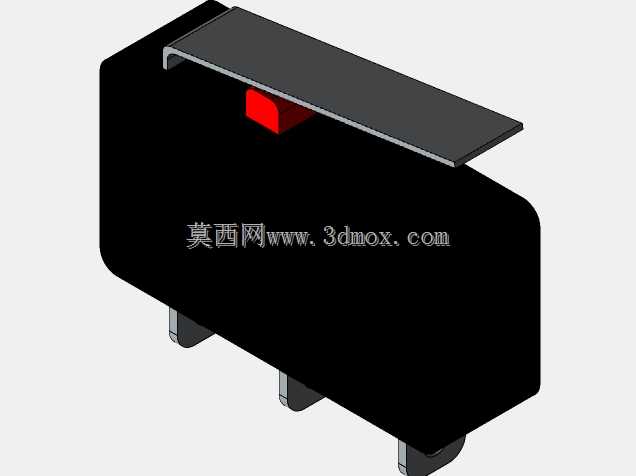

在自动化生产线的工位挡停机构、小型家电的门盖闭合检测、3D打印设备的行程限位、电动工具的触发控制场景里,这类带压片的小型微动开关是出镜率极高的底层检测与控制元件,很多设备的动作触发、位置超限保护都依赖这类元件的通断信号完成逻辑闭环。不同于大型行程开关的厚重结构,这款KW11-3Z型开关采用黑色阻燃工程塑料作为主体外壳,顶部伸出的长条形金属压片作为触发执行端,压片下方设置红色的弹性触发顶块,当外部机械结构触碰压片并下压到设定行程时,内部的簧片结构会快速完成触点通断切换,响应速度快,触发行程短,适合需要高频次触发、安装空间局促的设备点位。从安装适配性来看,这款开关底部设置三个等距排布的直插式焊片引脚,
既可以直接焊接在PCB控制板上完成板载安装,也可以搭配接插件完成线束连接,适配不同的设备布线需求;外壳本体上预留两个圆形安装通孔,可通过M2规格的螺丝完成壳体固定,安装孔的中心距经过标准化设计,能兼容市面上绝大多数同规格微动开关的安装位,替换时无需重新打孔调整安装位置,降低设备维护的改造成本。设计这款开关的三维模型时,首先要还原内部触发结构的运动逻辑:压片的下压行程要和实际产品的触发行程匹配,通常这类小型微动开关的触发行程在0.5mm到1.5mm之间,压片的自由状态角度、下压到触发点的角度差要符合实际物理参数,避免建模时出现行程超限或者触发位置偏差的问题;其次要注意引脚的尺寸公差,直插引脚的宽度、厚度、
伸出长度要符合PCB插装的通用标准,引脚之间的间距误差控制在0.1mm以内,否则在做板级装配仿真时会出现插装干涉的问题;外壳的边角做了小圆弧过渡处理,避免注塑生产时出现应力集中的问题,建模时不能直接做直角拼接,要按照实际注塑件的拔模角度设置壳体的脱模斜度,还原真实生产的工艺特征。从实际使用的工况来看,这款开关的额定负载为5A 250V,属于中小功率的控制类开关,不能直接驱动大功率负载,通常作为控制回路的信号触发元件使用,在选型时要注意回路的电流电压参数不能超过额定值,否则会出现触点烧蚀、粘连的问题,缩短开关使用寿命。压片的长度设计经过实际工况验证,伸出壳体的长度足够覆盖常见的触发结构接触范围,不需要额外加装触发拨杆就能完成触碰检测,
同时压片采用弹性金属材质,反复下压后不会出现永久形变,能保证百万次级别的触发寿命。在做设备结构布局时,要注意开关的安装边界:开关本体的宽度、高度、压片抬起时的最高高度都要纳入空间校核范围,避免周边运动结构在非触发状态下误碰压片,导致设备误动作;触发压片的下压方向要和外部施力方向保持垂直,尽量避免侧向力作用在压片上,否则长期使用会导致压片变形、内部顶块偏磨,出现触发失灵的问题。很多新手工程师在选型这类微动开关时,往往只关注触点负载参数,忽略压片的形式和安装尺寸,导致装配时出现干涉,或者触发位置不符合设计要求,这款模型完整还原了开关的所有外部特征和安装接口,在做设备三维装配时可以直接调用,提前完成空间校核和触发位置模拟,减少实物装配时的调整工作量。开关外壳的表面做了哑光磨砂处理,建模时可以通过材质参数还原这种表面质感,在做设备渲染时能更贴近真实产品的视觉效果,三个引脚的表面做了镀锡处理,焊接时的上锡效果更好,模型里也还原了引脚的金属光泽和倒角特征,不会出现生硬的直角边缘。
