MG995舵机高精度结构三维数模

　　在小型自动化执行机构的选型与结构适配环节，MG995这类金属齿轮舵机的应用覆盖场景极广，从航模的舵面偏转控制、小型仿生机器人的关节驱动，到自动化设备里的工位切换拨杆、3D打印设备的平台调平机构，甚至是智能门禁的锁舌驱动、小型云台的角度调整，都能见到它的身影。做这类执行元件的三维建模时，最先要卡准的就是安装边界的尺寸，毕竟很多集成场景里留给舵机的安装空间都是提前预留的，差1mm都可能装不进去。

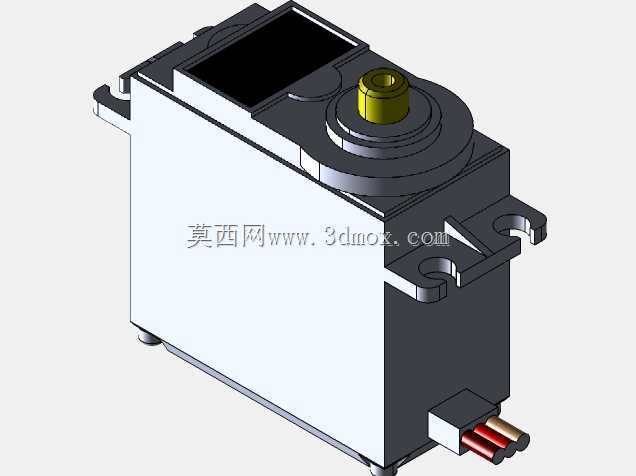

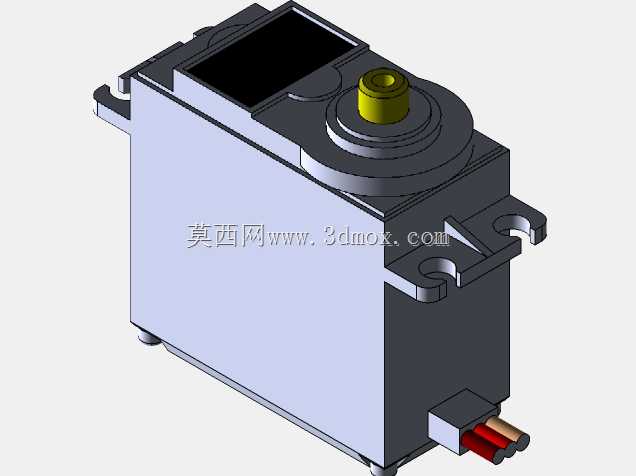

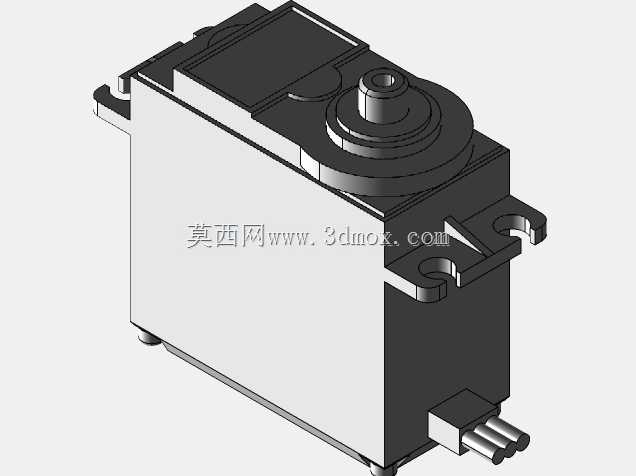

　　这个模型的外形还原完全参照实物的安装逻辑做的，主体外壳的长宽高比例、两侧带安装孔的固定耳位置都严格对齐实物公差，固定耳上的通孔孔径、孔间距完全适配标准M3螺丝的安装需求，不管是装在航模的木质机身隔框上，还是机器人的亚克力支架、3D打印的结构件上，都能直接对位不用二次扩孔。顶部的输出轴部分做了分层结构还原，最上层的金属输出齿盘的齿形、台阶高度都和实物一致，配套的舵盘安装位的卡位槽也做了细节还原，不会出现装舵盘时对位不准的问题，输出轴的中心高度也严格参照实物，做连杆传动结构的时候可以直接算传动比，不用再额外测量中心距。

　　尾部的出线位置也做了准确还原，电源线和信号线的出线口高度、出线方向都和实物一致，在做整机结构布线的时候，可以提前预留出线槽的位置，避免装配的时候出现线材被外壳挤压、弯折角度过大导致线芯断裂的问题。外壳上的合模线、顶部的固定螺丝沉孔位置也都做了细节刻画，不是光做个方块凑外形，做装配干涉检查的时候，能准确判断周边结构件会不会和舵机外壳的凸起部分碰擦。

　　从功能特性的还原角度来说，这个模型把舵机的实际运动边界也考虑进去了，输出轴的转动范围对应实物的0-180度行程，做运动仿真的时候可以直接给轴添加转动副，模拟实际工作时的角度偏转，验证连杆机构的死点位置、极限行程会不会和周边结构干涉。很多新手做结构设计的时候容易忽略舵机尾部的出线空间，还有顶部输出轴的凸起高度，导致装配的时候要么线被压住，要么舵盘转动的时候蹭到周边的支架，这个模型把所有这些容易出干涉的外形特征都做全了，导入装配体里就能直接做静态干涉检查，不用等打样装不上再返工改结构。

　　做这类标准件的三维数模，最核心的不是外观做的多好看，而是所有和安装、运动相关的尺寸必须准，比如固定耳的厚度、外壳侧面的加强筋凸起高度、输出轴顶端到安装底面的高度差，这些尺寸都是实际装配时会影响最终效果的关键。比如做小型机械臂的关节设计时，两个舵机对接的支架尺寸完全可以参照这个模型的安装孔位直接画，不用再拿着实物游标卡尺反复量，能省不少前期测绘的时间。还有做航模机翼舵面的摇臂连杆设计时，直接用这个模型的输出轴中心位置来算摇臂的长度、拉杆的行程，就能准确算出舵面的偏转角度范围，不用反复调试拉杆长度。

　　另外这个模型的外壳分模线位置也做了还原，在做结构防护设计的时候，比如给舵机加防尘防水的外套，就能准确顺着外壳的外形做贴合的护套，不会出现护套和外壳的凸起部分干涉套不进去的问题。底部的定位凸台细节也没落下，有些安装场景会在支架上做对应的定位凹槽，靠凸台来承受舵机转动时的反扭矩，避免螺丝长期受剪切力松动，这个凸台的尺寸和位置准确的话，对应的凹槽设计就能一次做对。

　　很多人做舵机模型的时候只做个大概的方块，忽略了输出轴旁边的轴承台阶、外壳侧面的安装导向斜角，实际装配的时候就会发现，本来算好的间隙刚好够，结果因为漏了这些小特征，装的时候要么卡壳，要么间隙留大了晃动。这个模型把所有这些小的结构特征都还原到位了，不管是做整机的结构装配验证，还是做产品的宣传渲染图，或者是做教学演示的运动仿真，都能直接用，不用再补画细节特征。
