PowerHD DSP33微型伺服执行舵机结构

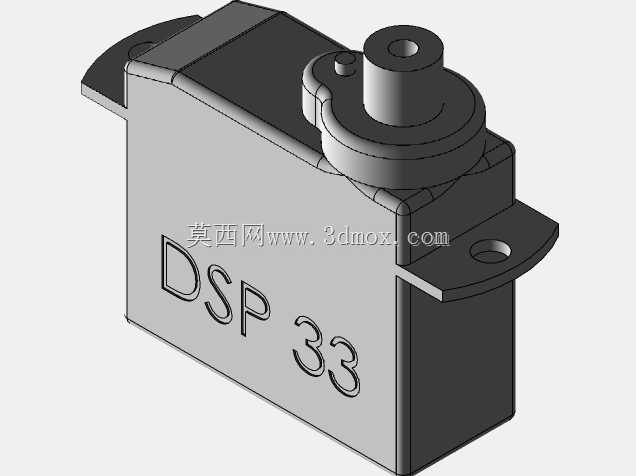

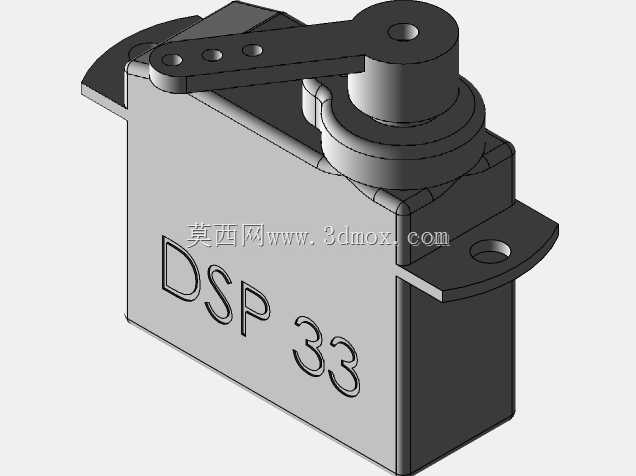

　　做小型航模、桌面级机器人、精密小负载位移机构设计的工程师，大多接触过这类微型数字舵机，这款DSP33规格的微型伺服电机，在小扭矩高精度的点位控制场景里适配性极强。先从实际安装的边界条件说起，这类舵机的主体外壳采用带安装耳的矩形结构，两侧伸出的带孔安装耳是核心安装定位基准，安装孔的中心距、孔径都适配小型设备的轻量化安装需求，不需要额外做厚重的转接支架，直接用微型螺丝就能固定在碳纤维机架、3D打印结构件或者薄金属安装板上，安装耳的厚度经过控制，不会额外占用Z向的安装空间，对内部空间局促的小型设备十分友好。顶部输出轴采用标准舵机花键结构，配套的摆臂带多个等距安装孔，能根据实际的传动行程需求选择不同的孔位安装连杆，调整输出力臂的长度，匹配不同负载下的扭矩输出需求，输出轴的轴向定位做了限位结构，不会在带载转动时出现轴向上窜的问题，保证传动精度的稳定性。

　　从功能特性来看，这类数字式微型伺服采用内置控制电路的集成设计，不需要外部额外搭配驱动板，只需要给对应的电源、信号引脚输入标准PWM控制信号，就能实现指定角度的位置锁定，相比传统的模拟舵机，它的位置死区更小，定位响应速度更快，在小负载的快速点位动作场景里，不会出现明显的动作滞后或者位置抖动。外壳上的DSP标识对应数字信号处理的控制逻辑，能对输入的控制信号做滤波处理，避免信号干扰导致的误动作，在多设备密集布置的场景里，抗干扰能力能满足常规使用需求。

　　设计思路上，这款舵机把减速齿轮组、驱动电机、控制电路板全部集成在矩形外壳内部，整体结构十分紧凑，外壳的边角做了小圆弧过渡，没有尖锐的凸起结构，在设备内部布线的时候不会刮伤导线，外壳侧面和底部的结构做了加强筋处理，在固定螺丝锁紧的时候不会出现外壳开裂的问题，兼顾了轻量化和结构强度。输出轴的顶部做了轴承支撑结构，能承受一定的径向负载，在带动连杆做往复摆动的时候，不会因为侧向力导致轴偏磨，延长使用寿命。

　　实际应用场景里，这类微型伺服电机的覆盖范围很广，在小型固定翼航模里可以用来控制副翼、升降舵的偏转角度，精准控制飞行姿态；在桌面级小型机械臂的关节处，可以作为关节驱动件实现小范围的角度转动，完成轻载的抓取、移位动作；在仿生机器人的小型关节，比如扑翼飞行器的翅膀驱动、多足小型机器人的腿部关节，都能依靠它的小体积、快响应特性实现动作输出；甚至在一些小型自动化设备的料仓挡块、微型阀门的开关控制里，也能作为低成本的角度执行件使用，不需要复杂的传动结构就能实现0到180度范围内的角度控制。

　　从结构设计的细节来看，舵机的出线位置做了应力释放的结构处理，导线从壳体侧面引出的位置有过渡保护，在设备组装拉扯导线的时候，不会把内部的接线扯断，适配设备组装时的布线操作。摆臂和输出轴的配合采用花键加螺丝锁紧的固定方式，安装的时候可以根据初始中位的角度需求调整摆臂的安装角度，不需要额外调整控制信号的中位偏移，现场调试的灵活性很高。壳体的合模缝位置做了错位止口设计，能避免日常使用中灰尘进入壳体内部沾污减速齿轮，保证齿轮传动的顺畅性，在常规室内使用场景下不需要额外做防尘防护。

　　对于做三维结构设计的从业者来说，在选型或者复刻这类结构的时候，需要重点关注几个安装边界：一是安装耳的孔位公差，要预留一定的安装间隙，避免加工误差导致安装孔对不上；二是输出轴的摆臂转动行程范围，要在结构设计时预留足够的摆动空间，避免摆臂转动时和周边结构件发生干涉；三是出线位置的空间预留，要给导线留出足够的弯曲半径，避免导线被壳体和安装板夹断。这类微型伺服的结构集成度很高，在做轻量化设备设计的时候，能大幅减少传动结构的设计工作量，不需要单独设计减速箱和驱动电路的安装结构，直接选型适配就能快速完成执行端的设计，缩短整体的研发周期。
