微型舵机伺服驱动单元三维结构

　　在小型自动化执行机构的选型与结构布置中，9克级微型舵机长期占据着轻载、短行程、角度可控场景的核心位置。这套三维结构完整还原了SG90舵机从外壳基体、输出轴盘到两侧安装耳的全部外部几何关系，建模时没有停留在示意块层面，而是把设备装机时真正会干涉、会贴合、会锁附的边界逐一表达出来，便于后续在整机布局中直接调用。

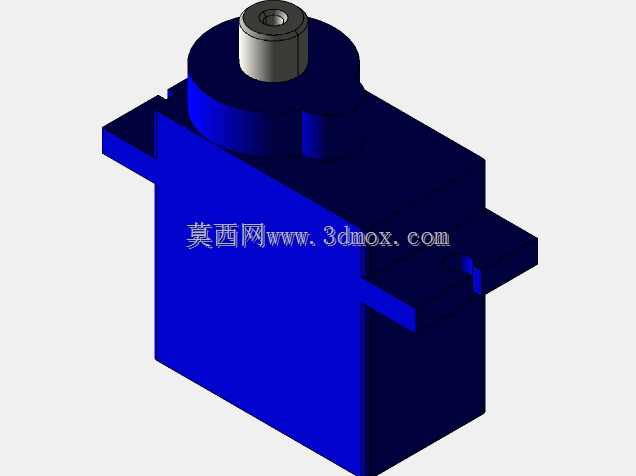

　　从实际用途看，这类舵机最常见于航模舵面控制、教育机器人关节、小型云台俯仰、3D打印机自动调平机构、智能小车转向以及桌面自动化装置的拨杆动作。它的核心功能是接收PWM角度指令后，将输出轴维持在指定转角范围内，而不是持续旋转，因此结构设计的重点在于输出端的定位可靠性、安装耳的承载能力以及外壳与周边零件的间隙控制。三维模型中蓝色壳体部分对应注塑成型的主体外壳，两侧伸出的带孔耳位是整机固定的主要受力区域；顶部黑色圆盘为减速输出端盖，中央金属色轴段是最终扭矩输出位置，轴端的盘状结构用于安装舵盘，将旋转动作传递给外部连杆或摇臂。

　　建模思路上，先确立输出轴轴线作为整机基准，再向下构建壳体主腔，因为舵机内部电机、减速齿轮组与电位器都围绕该轴线布置。外壳主体采用近似矩形的腔体形态，边角做了过渡处理，既符合注塑件脱模要求，也能在跌落或轻微碰撞时减少应力集中。两侧安装耳并非对称装饰，而是承担螺钉穿装与定位的功能结构，耳片厚度、孔位中心距以及孔到壳体侧壁的距离，都会直接影响支架设计。模型将这些耳片与主壳一体表达，能够帮助工程师在装配阶段检查螺钉头、螺母以及扳手空间是否充足。

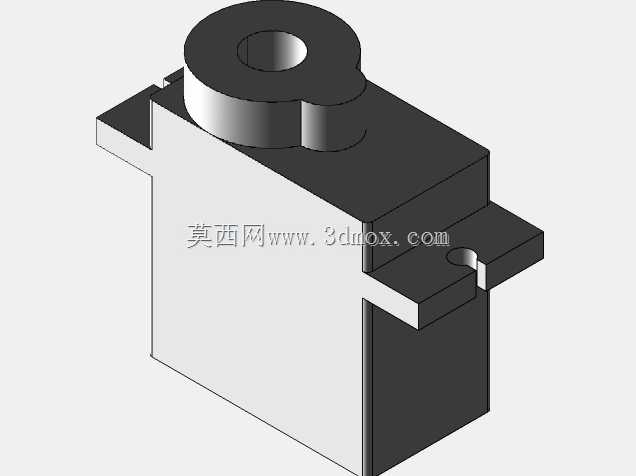

　　外形尺寸与安装边界是这类微型执行器选型时最容易被忽视的环节。整机主体呈紧凑长方体，顶部输出轴座高出壳体上表面，形成一个圆柱形台阶；输出轴位于壳体长度方向的一端，而不是几何中心，这决定了连杆机构在零位时的摆动平面。布置设备时，不能只按壳体长宽高预留空间，还必须在输出轴上方留出舵盘安装高度，在两侧耳位外侧留出紧固件操作空间，在壳体底部或背部预留线材引出与弯曲半径。若将舵机嵌入狭小腔体，顶部圆盘与外壳台阶之间的径向间隙、轴端舵盘与面板之间的轴向间隙都需要逐一核对，否则运行中会出现摩擦、卡滞甚至舵盘无法装到位的问题。

　　从机构配合角度看，中央输出轴与舵盘之间通常依靠小螺钉锁紧，轴端的扁位或齿形结构用于传递扭矩并防止相对滑动。三维结构中将轴端中心孔与外圆层次明确区分，能够支持后续舵盘、摇臂、连杆球头的配套设计。顶部圆盘直径决定了输出端可承受的侧向力边界，也限制了相邻零件的靠近范围；壳体侧面的阶梯与凸台则对应内部齿轮轴、电机定位柱以及壳体扣合结构，虽然外部模型不必完全展开内部齿系，但保留这些外形特征，可以让装配检查更接近真实样机。

　　在工程应用中，这类舵机往往不是独立工作，而是与支架、连杆、摇臂和控制板共同组成角度执行系统。设计支架时，安装耳孔位应优先作为定位基准，壳体底面可作为辅助支撑面；若设备承受振动，不能仅靠耳片螺钉悬空固定，还应让壳体侧面或底面与限位槽贴合，以减少耳片根部交变应力。输出轴负载则应尽量靠近轴线布置，避免在舵盘远端施加过大径向力，因为微型舵机的塑料齿轮和外壳对冲击载荷较为敏感。模型所呈现的紧凑比例，也提示设计者在走线时需把线材弯曲区域安排在壳体无耳、无凸台的一侧，防止线材被支架压住。

　　对于三维建模和机构仿真人员而言，该结构的价值在于提供了真实的装机外形参考：主体腔体用于干涉检查，安装耳用于紧固件布局，输出轴座用于运动件配合，顶部轴端用于执行末端连接。围绕这些几何特征，可以进一步完成舵机固定座、连杆传动、角度限位和外壳开孔等设计，使轻载角度控制机构在狭小空间内具备明确的安装边界与稳定的运动路径。
