HC-SR04超声波传感器安装固定外壳结构

　　在高校工程创新赛事的小型竞速载具开发场景里，超声波传感器的安装可靠性一直是结构设计环节容易被忽略的细节——不少参赛队伍直接用扎带或者热熔胶将HC-SR04模块固定在车架前端，不仅在高速行进时容易因为气流冲击出现位置偏移，外露的模块引脚还容易在碰撞测试中被剐蹭损坏，直接影响防撞系统的测距精度。这款外壳结构的设计初衷，就是为了解决碳纤维整流罩上的传感器安装痛点，通过一体化的结构设计实现模块的快速封装与可靠固定。

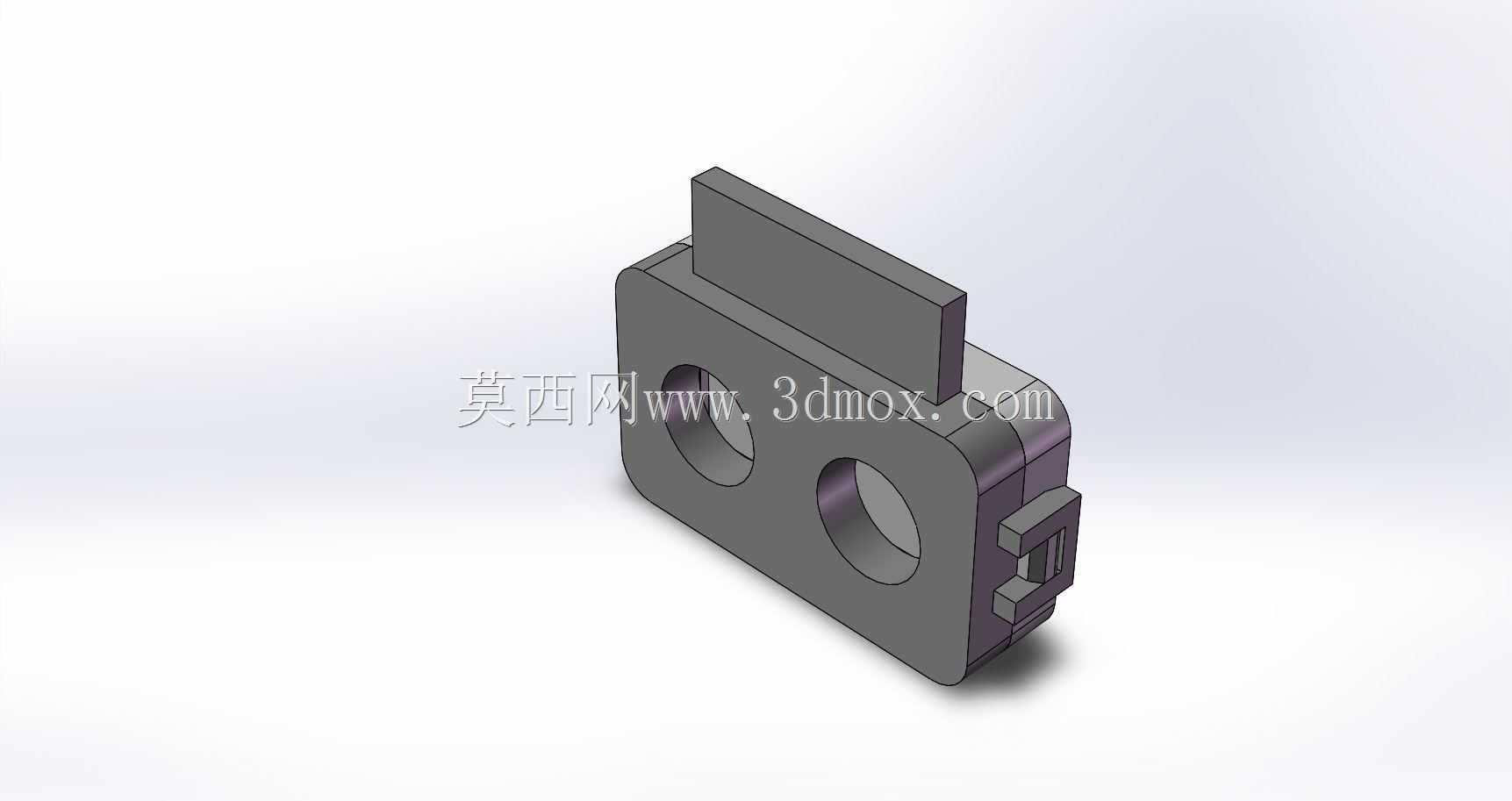

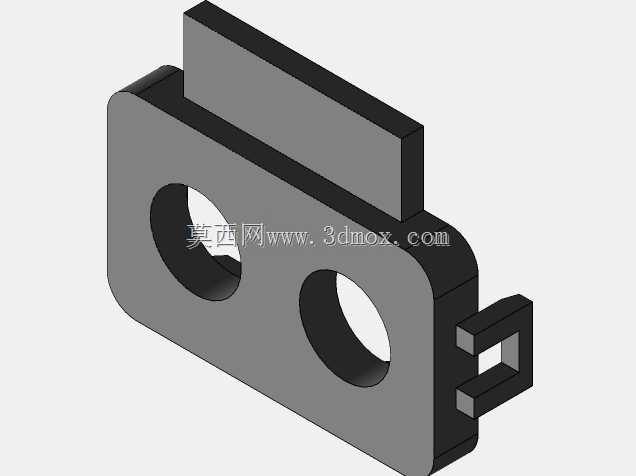

　　从实际使用场景来看，这类外壳主要适配ASME HPVC创新活动中的小型载具防撞系统，载具在封闭赛道内行进时，需要依靠前端布置的超声波传感器实时采集前方障碍物距离，数据回传至主控单元后完成避障决策，这就要求传感器的安装位置必须精准，且在载具加速、转向、轻微碰撞的工况下不能出现位移。外壳主体采用与传感器轮廓匹配的腔体结构，内部预留了HC-SR04模块的安装空间，两个圆形开孔正好对应传感器的超声收发探头位置，开孔边缘做了微小的倒角处理，避免装配时刮伤探头表面的声学涂层，同时保证超声信号的发射与接收路径不会被结构遮挡。

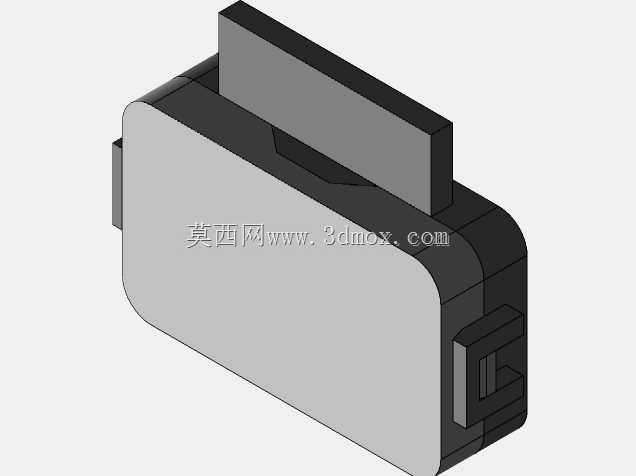

　　安装接口部分采用了小法兰边的设计思路，法兰边与外壳主体为一体化结构，法兰面上预留了铆接安装位，安装时可以直接通过铆钉将整个外壳组件铆接在碳纤维整流罩的预设开孔位置，相比传统的粘接或者螺丝固定方式，铆接的方式更适合碳纤维薄壁件的安装场景——不会因为螺丝拧紧力过大造成碳纤维层压结构开裂，同时连接强度足够应对载具行进过程中的振动冲击。外壳侧面预留了走线槽位，模块的连接线可以从槽位引出至车架内部的主控板，槽位尺寸刚好匹配常用的杜邦线线径，既可以对线材起到一定的约束作用，避免线材晃动干扰超声探头，也能减少外部灰尘、赛道飞溅的水渍进入腔体内部。

　　从安装边界尺寸来看，外壳整体的外轮廓尺寸控制得非常紧凑，不会在整流罩前端占用过多的迎风面积，法兰边的宽度刚好覆盖整流罩上的安装开孔边缘，安装后外壳外表面与整流罩表面基本齐平，不会额外增加载具的行进风阻。腔体内部的尺寸公差按照常用的FDM 3D打印工艺精度设计，普通PLA或者PETG材料打印后不需要额外做后处理，就能将HC-SR04模块顺利推入腔体，模块装入后不会出现旷量，也不需要额外打胶固定，后期如果需要更换传感器，只需要拆掉侧面的卡扣就能取出模块，维护效率更高。

　　结构细节上，外壳顶部的定位凸台可以在装配时与整流罩内侧的定位槽配合，安装时不需要反复调整位置就能保证两个探头的水平度，避免因为探头倾斜造成测距角度出现偏差。外壳的壁厚做了均匀化处理，整体壁厚保持在1.8mm左右，既保证了结构强度，在载具发生轻微碰撞时不会出现壳体开裂，也尽可能控制了零件重量，不会给前端整流罩增加额外的负重。针对超声模块工作时可能出现的轻微振动，壳体内壁还做了微小的限位筋，模块装入后限位筋刚好抵住模块的PCB板边缘，避免载具振动时模块在腔体内出现晃动，保证测距数据的稳定性。

　　在实际的装配测试中，这款外壳可以适配市面上绝大多数通用版本的HC-SR04超声波模块，不需要针对不同厂商的模块做额外的结构修改，铆接安装的方式也适合批量装配的场景，在多传感器布置的载具上，可以在整流罩的不同位置统一安装这款外壳，保证所有传感器的安装基准一致，减少后续测距校准的工作量。相比市面上常见的3D打印传感器支架，这种带封装功能的外壳可以同时起到固定模块、保护探头、规整走线的作用，不需要额外搭配保护套使用，整体结构更加简洁，安装后的外观也更加规整。
