8mm轴用立式光轴支撑固定杆架结构

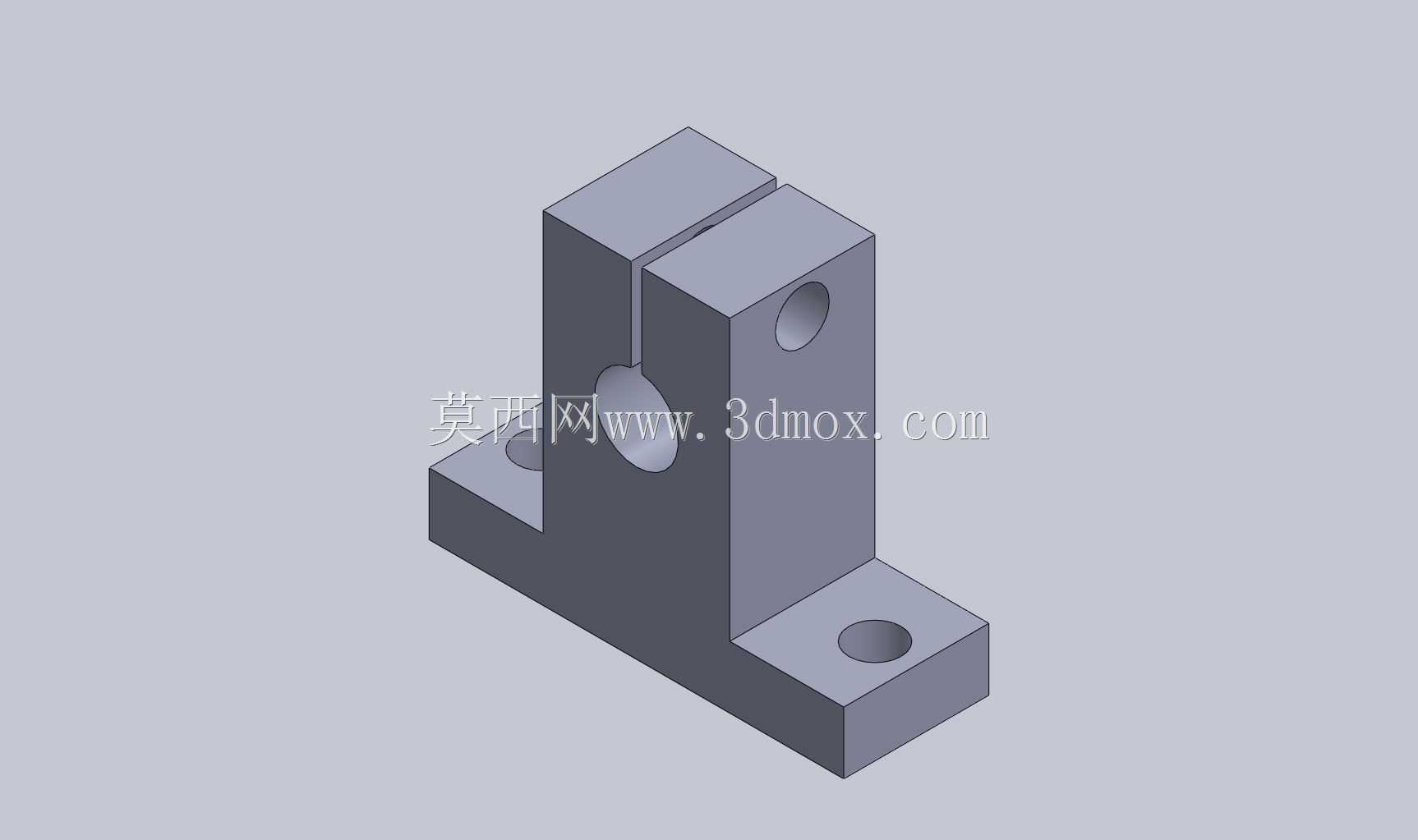

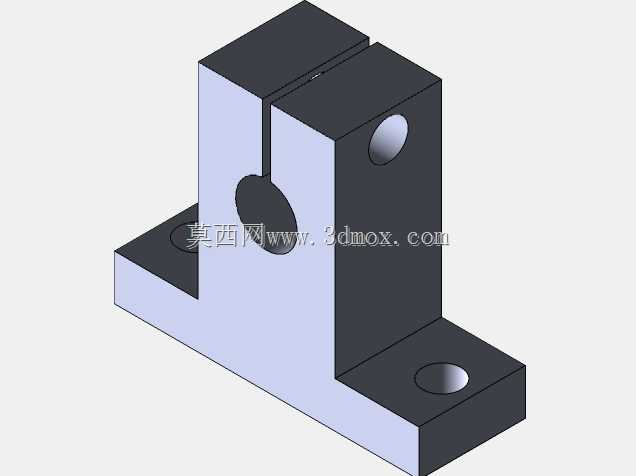

　　在轻载直线传动、小型自动化执行机构的设计场景里，这类适配8mm直径光轴的杆架是非常常见的支撑固定元件，很多做小型输送线、3D打印运动机构、桌面级工装夹具的结构工程师，在做轴系固定方案选型时，都会优先考虑这类一体式杆架的支撑形式。不同于分体式轴支座需要拆分上下座体对齐安装，这款杆架采用一体式镗孔成型的轴孔结构，轴孔与安装基面的垂直度靠一次装夹加工保证，能有效避免分体结构装配错位带来的轴卡滞、磨损加快问题，在日常小负载的直线光轴导向场景里，这种结构的安装调试效率比分体支座高不少，不需要反复调整座体同轴度，只要把安装基面贴合锁紧紧固件就能完成初步装配。从实际使用场景来看，这类杆架大多用在行程较短、负载不大的水平或者垂直轴系端部支撑，

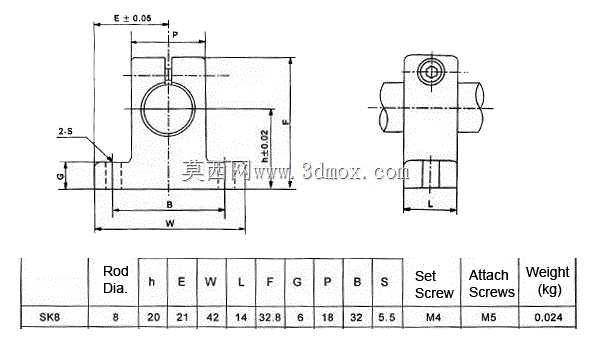

　　比如小型点胶设备的导向光轴固定、检测设备的探针滑动轴支撑、小型物料推送机构的导轴定位，它的侧面预留了紧定螺钉安装位，轴穿入轴孔之后，用M4规格的紧定螺钉从侧部顶紧光轴表面，就能实现轴的轴向与周向固定，不需要额外加工轴端卡槽或者定位台阶，对光轴的加工精度要求更低，能降低整套轴系的加工成本。从设计思路上看，这款杆架的结构做了针对性的受力优化，安装基面的宽度做到42mm，两个安装孔的中心距为32mm，采用M5的安装螺丝进行固定，足够抵抗8mm光轴在轻载运动下产生的倾覆力矩，不会因为侧向受力出现支座松动歪斜的问题。轴孔中心到安装基面的高度为21mm，这个高度尺寸预留了足够的安装空间，光轴固定之后，轴上配套的直线轴承、

　　滑动衬套在运动过程中不会和安装基面产生刮擦，同时轴孔顶部的开槽结构配合紧定螺钉，能在一定范围内适配轴径的微小公差，就算光轴直径有几丝的上偏差，也能顺利穿入轴孔完成固定，不会出现装不进去的情况。在安装边界上，这款杆架的总长度为14mm，总宽度42mm，安装基面到底部的厚度为6mm，整体结构非常紧凑，在安装空间局促的小型设备里也能顺利布置，不会占用过多的机架安装空间。杆架的侧部突出的安装耳厚度为5.5mm，紧定螺钉孔贯穿耳座直达轴孔内壁，紧定螺钉的锁紧力可以直接作用在光轴表面，不会因为壁厚不足导致锁不紧或者耳座开裂的问题。从加工工艺角度来说，这类杆架一般采用锌合金压铸或者铝合金型材切割之后做二次机加工成型，表面做发黑或者阳极氧化处理，

　　既有足够的结构强度，重量也比较轻，不会给小型设备带来额外的负载负担。在实际选型搭配的时候，这款杆架适配的是8mm直径的标准光轴，和同内径的直线轴承、滚动轴承配套使用时，轴系的同轴度更容易保证，因为支座的轴孔和安装基面的垂直度公差控制在0.05mm以内，两个支座搭配使用支撑长光轴的时候，只要两个安装面在同一平面上，光轴的直线度偏差就能控制在合理范围内，不会出现滑动件卡滞的问题。很多工程师在做小型设备的轴系设计时，容易忽略支座的安装孔距和轴孔高度的匹配问题，这款杆架的尺寸参数经过标准化设计，同系列的支座可以直接互换，设备维护更换的时候不需要重新调整安装位置，拆下来旧的支座直接装上新的就能恢复精度，能减少设备维护的停机时间。另外这款杆架的边角位置做了2.5的倒角处理，安装的时候不会刮伤操作人员的手，也不会和周边的管线、其他零件产生尖锐边角的干涉，在密集布线的小型设备内部，这种倒角设计能减少管线被割破的风险。在垂直安装光轴的场景里，这款杆架的紧定螺钉锁紧力足够承受8mm光轴上搭载的小型负载，不会出现轴下滑移位的问题，如果是负载稍大的场景，还可以在轴上加工一个小的定位凹坑，让紧定螺钉顶入凹坑内，进一步提升固定的可靠性，避免长期运行之后紧定螺钉松动导致轴移位。
