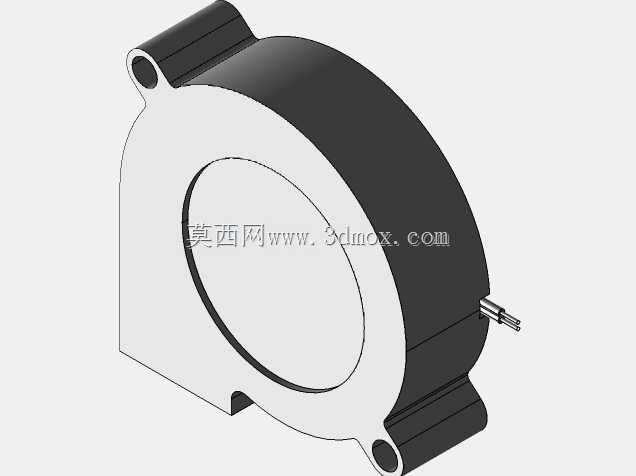

5015规格离心式鼓风散热风机结构

　　这款5015规格的离心式鼓风部件，是小型风冷散热系统里的核心送风元件，日常在桌面级电子设备、小型工控机柜、3D打印设备、紧凑型电源模块这类对安装空间有严格限制的场景里应用极广。和常规轴流风扇直吹送风的逻辑不同，它采用侧出风的蜗壳结构，能在有限的机身厚度下输出更高的静压，应对带风道阻力的散热场景时，送风效率比同尺寸轴流风扇高出不少，不会因为风道遮挡就出现风量骤降的问题。

　　从结构设计逻辑来看，整个蜗壳采用上下扣合的装配方式，壳体边缘预留的带孔安装耳，是专门为螺丝锁付固定设计的，安装时不需要额外设计复杂的固定支架，直接通过安装耳的通孔就能把风机固定在设备的风道接口位置，安装耳的位置避开了蜗壳的流道区域，锁付螺丝时不会侵入内部流道干扰叶轮运转。机身侧面的出线端做了局部的出线防护结构，避免线材弯折过度导致内部线芯断裂，适配设备内部走线时的弯折工况。

　　尺寸边界上，这款风机的主体厚度为15mm，主体轮廓的方形边长为50mm，属于标准的50系列小型风机尺寸，出风口的宽度和蜗壳流道的出口宽度完全匹配，对接设备风道时不需要做额外的变径转接，能直接贴合在散热鳍片的侧端或者风道的进风口位置，不会因为尺寸不匹配出现漏风的问题。叶轮采用多翼式前倾离心叶轮设计，叶片的弧度经过流道优化，运转时气流从蜗壳中心的圆形进风口进入，在叶轮的带动下沿蜗壳内壁增压后从侧面出风口送出，气流流向稳定，不会出现轴流风扇常见的中心区域风量弱、边缘紊流多的问题。

　　在实际选型适配时，这款风机的安装边界需要注意预留出进风口的通风空间，不能把中心进风口完全贴死在设备壁面上，至少要预留3mm以上的进风间隙，否则会因为进风不足导致送风效率大幅下降，同时运转噪音也会明显升高。出线端的线材长度可以根据设备内部的走线需求调整，模型里预留的出线位置可以直接对接常规的端子接口，不需要额外修改壳体的出线结构。

　　建模过程中，蜗壳的内壁曲面是整个结构的核心难点，需要严格按照离心风机的阿基米德螺线轨迹做曲面拟合，保证气流在蜗壳内部流动时的阻力最小，不会出现局部涡流导致的能量损耗。上下壳体的扣合位置做了止口结构，装配时可以直接定位，不需要额外做对位治具，扣合后接缝处的缝隙控制在0.1mm以内，避免气流从接缝处泄漏损失风压。叶轮和壳体之间的间隙控制在0.3mm左右，既不会因为间隙太小出现运转擦碰的问题，也不会因为间隙太大导致气流回流，影响整体送风效率。

　　这类小型离心风机在紧凑型设备的散热设计里，往往是解决高阻力风道散热问题的首选，比如在小型激光雕刻机的激光头散热、紧凑型工控主机的CPU散热风道、桌面型净化器的送风模块里，都能看到同结构的风机应用。建模时还原的安装耳位置、出风口尺寸、进风口直径，都是和实际量产产品完全一致的，做设备结构设计时可以直接调用这个模型做装配干涉检查，不需要反复核对安装尺寸，能大幅缩短结构设计阶段的选型核对时间。
