HX711称重信号放大模块结构设计

　　在工业称重、小型电子秤、物料分拣测力、智能仓储重量检测这类场景里，前端称重传感器输出的毫伏级弱信号往往无法直接被主控芯片采集，HX711称重传感器放大模块就是专门针对这类需求设计的信号调理部件，作为称重传感链路里的核心衔接件，它承担着弱信号放大、模数转换、噪声抑制的关键作用，直接决定整套称重系统的采集精度与抗干扰能力。

　　从实际工程应用的角度看，这类模块最常出现在小型桌面电子秤、快递网点自动称重设备、3D打印机耗材断料检测配套测力结构、自动化生产线的在线重量分选工位、智能货架的货重监测单元里，相比通用运算放大器搭建的离散放大电路，集成化的HX711模块不需要工程师额外搭建仪表放大电路、校准参考电压、设计ADC采样外围，能大幅缩短传感采集部分的开发周期，降低模拟电路设计的调试难度。

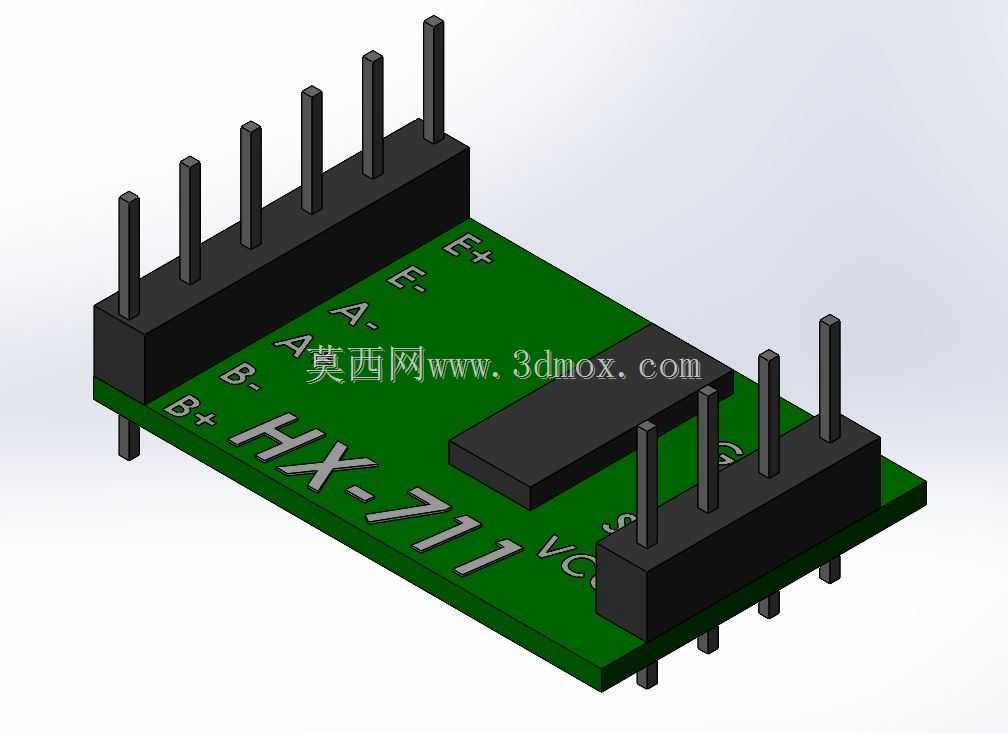

　　这个模块的结构设计完全围绕PCB板载直插安装的需求展开，整体采用双层FR-4玻纤板作为基底，绿色阻焊层覆盖板面，板身印刷清晰的引脚标识，区分电源、信号输出、传感器桥路接入的不同引脚，避免安装调试阶段出现接线错误。板上集成的核心信号处理芯片采用贴片封装，布置在板身中部区域，外围搭配必要的阻容滤波元件，从布局上把模拟信号输入区和数字信号输出区做了物理分隔，减少数字信号跳变对微弱模拟采样信号的串扰。

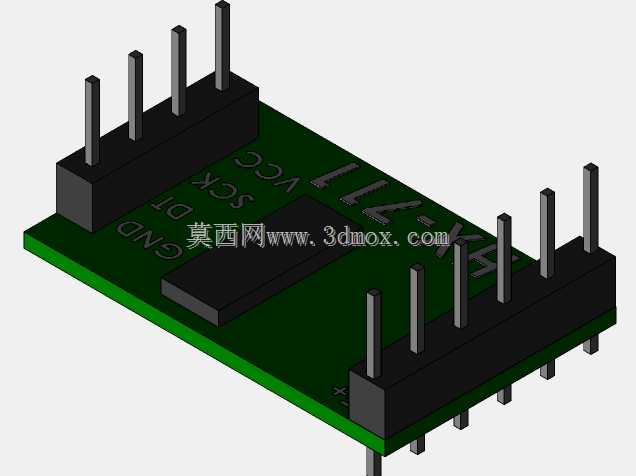

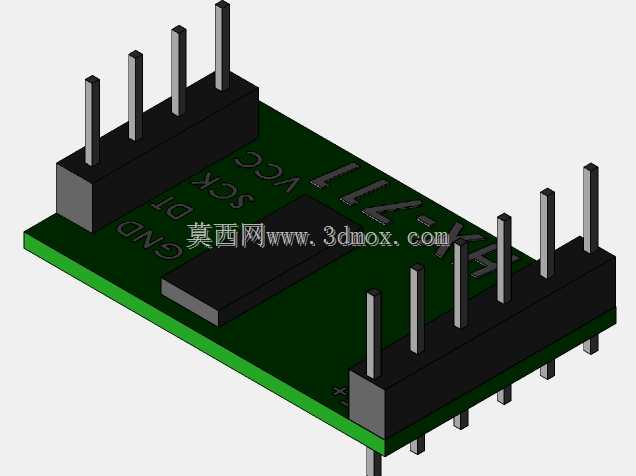

　　引脚部分采用标准2.54mm间距的直插排针设计，两侧分别布置传感器桥路接入排针和主控通讯排针，排针长度适配常规面包板、洞洞板以及定制PCB的焊接安装需求，排针与PCB的焊接位置做了加宽焊盘处理，能承受多次插拔的机械应力，避免长期使用后出现焊盘脱落的问题。板身的外形尺寸控制得非常紧凑，长宽尺寸适配多数小型传感设备的内部安装空间，安装边界没有突出的异形结构，四个角预留的空间可以根据实际安装需求打固定孔，或者直接采用背胶、排针焊接的方式固定在主控板上，不需要额外设计复杂的安装固定结构。

　　从功能特性上看，这个模块可以直接对接全桥应变式称重传感器，板载的放大电路支持可选的增益档位，对应不同量程的称重传感器输出信号，不需要额外调整外围电阻参数就能适配多数常用的应变式称重传感器。模块内部集成的24位ADC能直接把放大后的模拟信号转换成数字量，通过简单的串行通讯协议和主流单片机进行数据交互，不需要主控端额外配置ADC采样电路，也减少了模拟信号长距离传输带来的干扰问题。

　　设计这类模块的时候，首先要考虑的是模拟信号路径的最短化，从排针接入的传感器信号直接进入放大芯片的输入引脚，中间不走长距离走线，减少走线带来的信号衰减和噪声耦合；其次是电源部分的滤波设计，在电源入口位置布置不同容值的滤波电容，滤除电源线上的高频纹波，避免电源噪声被放大电路拾取影响采样精度；还有排针的布局要符合常规接线习惯，传感器接入端的E+、E-、A+、A-、B+、B-标识和行业通用的接线定义保持一致，工程师在接线的时候不需要反复查阅手册就能完成接线，降低现场调试的出错概率。

　　在实际安装使用的时候，这个模块的安装边界需要注意和强电线路、高频开关电源保持足够的安全距离，避免强电磁干扰影响采样精度；排针焊接的时候要控制焊接温度和时间，避免高温烫坏PCB板上的走线或者贴片元件；如果是在震动比较大的设备上使用，可以在模块和安装基座之间增加薄的减震泡棉，减少震动带来的采样数值跳变。另外模块的板身厚度是标准PCB厚度，在做嵌入式安装的时候，预留的安装槽深度只需要略大于排针高度加上板身厚度即可，不需要预留过多的冗余空间，能有效压缩整套采集设备的整体体积。

　　很多工程师在做小型称重设备开发的时候，往往会忽略信号放大模块的结构安装细节，比如排针的朝向、模块和传感器的接线距离，实际上把模块尽量靠近称重传感器安装，缩短模拟信号的走线长度，能明显提升整套系统的采样稳定性，这个模块的紧凑尺寸刚好支持就近安装在传感器出线位置，不需要占用主控板的宝贵空间。另外板身上的标识印刷采用耐磨的丝印工艺，长期使用不会因为摩擦、潮湿导致标识模糊，方便后期设备维护的时候排查接线问题。
