CSWA认证练习用车轮连杆传动组件

　　这套车轮连杆组件是面向机械设计实操能力验证开发的典型传动练习结构，核心还原了曲柄摇杆类机构的运动传递逻辑，可直接用于机构运动原理验证、装配约束逻辑练习、工程图生成实操等场景。从实际应用场景来看，这类轮组连杆结构广泛出现在小型行走机构、脚踏传动装置、间歇送料设备的动力输出端，核心作用是将旋转动力通过连杆铰接转化为轮体的定轴转动，或是反向将轮体的转动输入转化为摆杆的往复摆动，整套结构的运动副全部采用铰接连接，没有多余的滑动摩擦副，传动过程中的能量损耗更低，长期运行的铰接点磨损也更易控制。

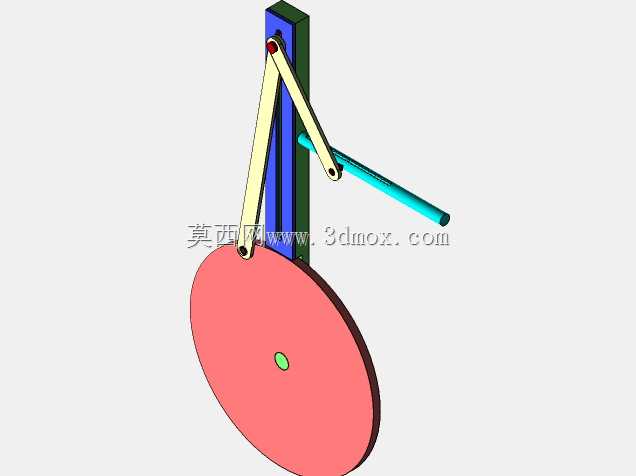

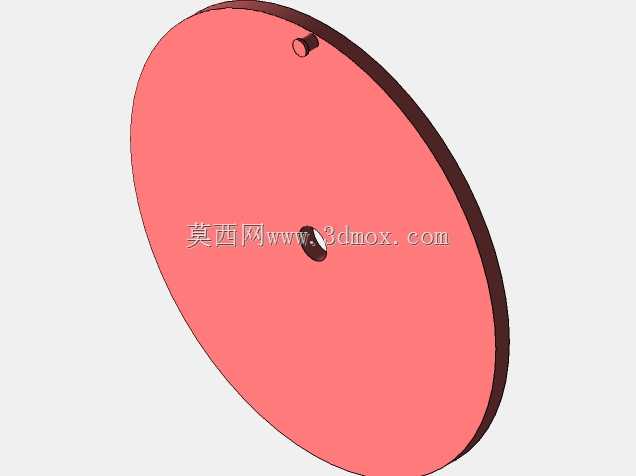

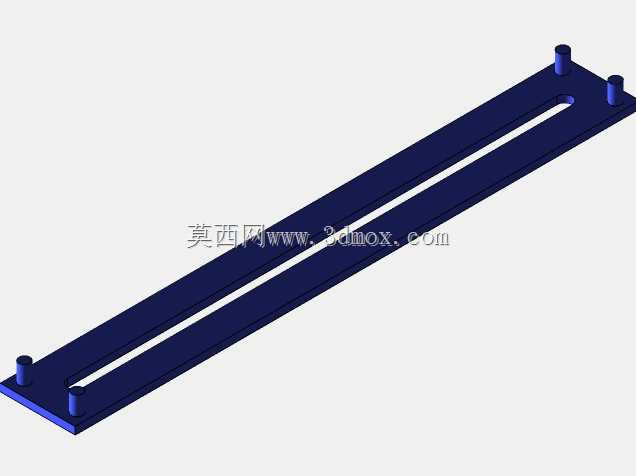

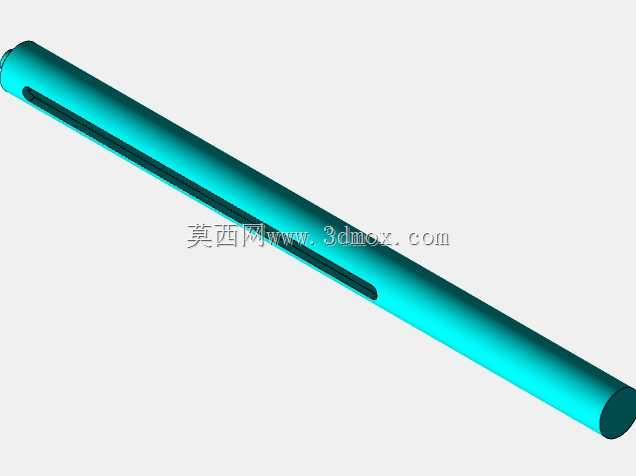

　　从结构功能特性来看，整套组件包含固定立架、主动摆杆、传动连杆、轮体曲柄四个核心部分，固定立架作为整套机构的安装基准，背面预留了平整的安装面，可直接通过螺栓紧固在实训台架或者设备安装基板上，立架上的两个铰接孔同轴度公差控制在0.02mm以内，避免摆杆转动过程中出现卡滞。主动摆杆采用长条形板式结构，两端的铰接孔内预留了衬套安装位，实际加工时可镶嵌铜质衬套降低铰接磨损，摆杆的长度经过运动学校核，当摆杆绕上端铰接点摆动30度角时，传动连杆可带动轮体完成整周转动，不会出现机构死点。传动连杆为两端带铰接孔的杆状结构，杆身做了等强度优化，中部直径略小于两端铰接段，在保证结构刚度的前提下降低了整体重量，减少运动过程中的惯性冲击。轮体部分为圆盘式结构，中心铰接孔与固定立架下端的安装轴配合，轮盘边缘的偏心铰接点与传动连杆末端连接，偏心距的尺寸经过反复验算，刚好匹配摆杆的摆动行程，保证整套机构运动过程无干涉。

　　从设计思路层面，这套结构完全遵循实际工业产品的开发逻辑，所有零件的建模顺序从基准零件开始，先完成固定立架的建模，确定所有铰接点的空间位置坐标，再依次对摆杆、连杆、轮体进行参数化建模，每个铰接位置的配合尺寸都采用关联参数设计，修改任意一个铰接点的位置尺寸，所有关联零件的对应尺寸都会自动更新，方便练习者调整机构传动比，验证不同杆长比例下的机构运动特性。建模过程中所有零件都保留了完整的建模特征树，没有进行特征合并或者实体导入，练习者可以直接查看每个特征的生成顺序，理解拉伸、切除、倒角等基础建模命令在实际零件设计中的应用，装配体环境下所有配合都采用标准的机械配合约束，铰接位置全部采用同轴心配合加轴向端面限位，没有多余的冗余约束，整套装配体可以直接进行运动仿真，直观查看各零件的运动轨迹与极限位置。

　　关于安装边界与尺寸适配，整套机构的安装基准面为固定立架的背面，整体安装占用的空间范围在横向220mm、纵向320mm、厚度方向60mm以内，安装时只需要保证立架的安装平面垂直度误差不超过0.05mm/m，就可以保证整套机构的顺畅运行。所有铰接销轴的直径统一采用8mm的标准规格，方便练习者选用标准件进行实物装配验证，轮体的中心安装轴直径为12mm，可直接适配常用的带座轴承，不需要额外加工转接轴套。在实际实训应用中，这套组件既可以单独作为机构运动原理的演示教具，也可以作为小型行走装置的动力输出模块，搭配驱动电机或者手动摆杆就可以实现动力传递，结构简单可靠，加工难度低，非常适合机械设计初学者掌握连杆机构的设计逻辑与建模方法，也可用于验证连杆机构的运动学计算结果，帮助设计者快速理解曲柄摇杆机构的运动特性，避免实际产品开发过程中出现机构死点、运动干涉、行程不足等常见设计问题。
