剪叉式升降支撑结构实训参考组件

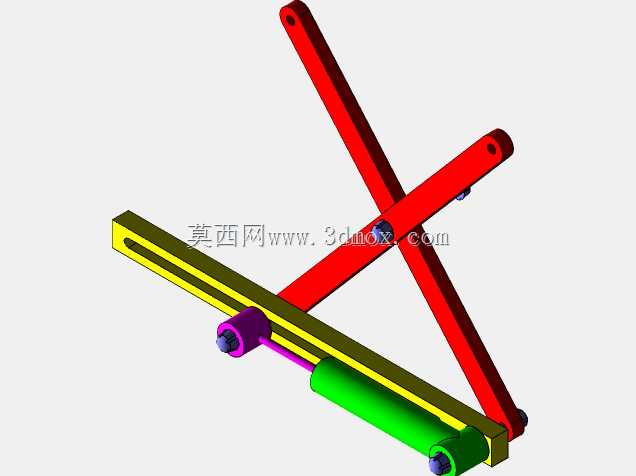

　　剪叉式升降结构是轻载工位举升场景里应用极广的机械构型，这套组件的结构逻辑完全贴合工程实际中的剪叉升降原理，没有冗余的装饰性结构，每一处铰接点、滑动副的设置都对应实际设备的受力传递路径。从实际应用场景来看，这类剪叉结构常出现在小型工位物料举升台、轻型设备检修支撑台、教学实训演示台这类载荷不大但对升降平稳性有要求的场合，相比多节伸缩柱结构，剪叉结构收拢后占用的垂直空间更小，展开后能获得数倍于收拢高度的举升行程，空间利用率优势非常明显。整套组件的核心功能是通过驱动端的直线位移，带动交叉布置的剪臂绕中间铰接点转动，同时剪臂一端沿导轨做直线滑动，将驱动件的直线运动转化为顶部平台的垂直升降动作，整个运动过程中，剪臂的受力始终以轴向压应力为主，

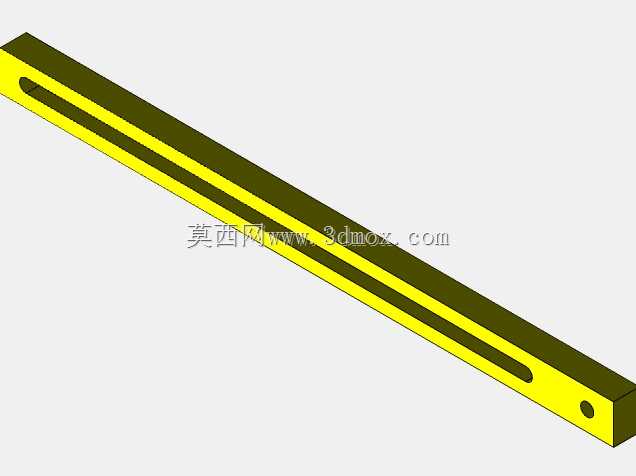

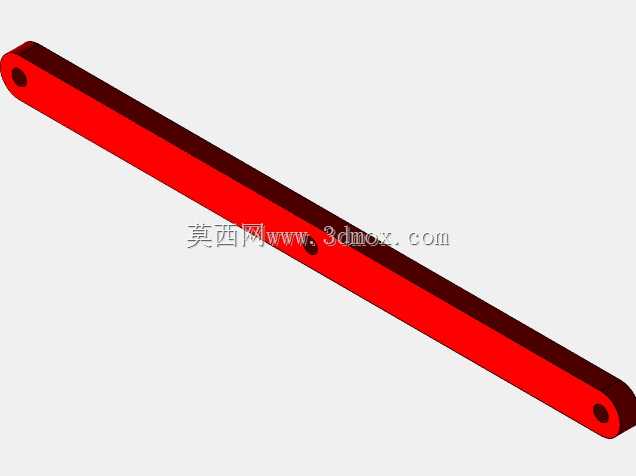

　　侧向弯矩被铰接结构释放，能在较小的构件截面下获得足够的结构刚度。设计思路上完全遵循剪叉机构的经典力学逻辑，中间铰接点设置在两根剪臂的中点位置，保证升降过程中上下铰接点的运动轨迹始终保持垂直，不会出现水平方向的偏移，避免举升过程中产生额外的水平分力影响负载稳定性；滑动端采用长槽导轨配合圆柱销的结构，给剪臂端部预留了足够的滑动行程，不会在升降到极限位置时出现卡滞，驱动端的安装位直接集成在固定底座的导轨端部，直线驱动件的输出方向与导轨方向平行，保证驱动力完全沿滑动方向传递，没有分力损耗。从安装边界来看，整套结构收拢状态下的垂直高度由剪臂的宽度、铰接轴的突出高度共同决定，底座的安装孔位沿导轨长度方向对称布置，

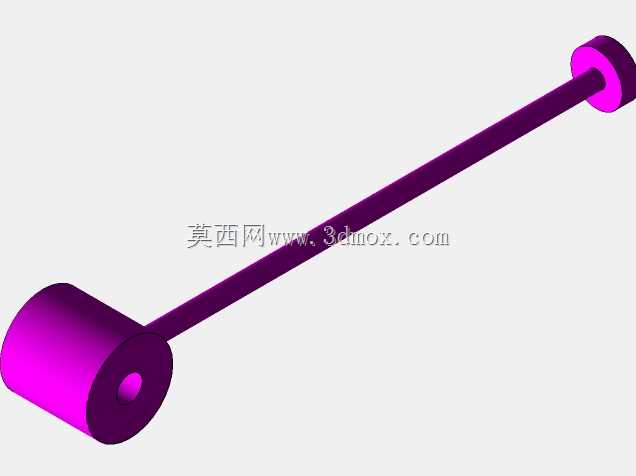

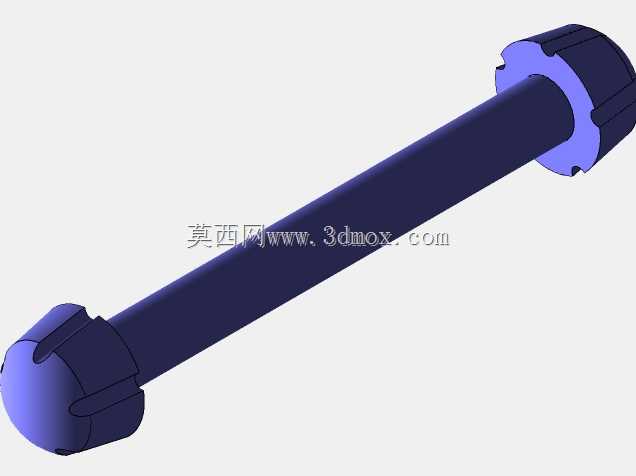

　　安装时只需要保证底座固定面的平面度，就能避免导轨变形导致滑动卡滞；剪臂的长度直接决定最大举升高度，两根剪臂的铰接孔同轴度是装配时的核心控制要点，一旦同轴度偏差过大，转动时会产生额外的阻尼，甚至出现别劲卡死的情况。结构上的细节处理也贴合工程实际，所有铰接位置都预留了轴类零件的安装空间，滑动销与导轨槽的配合间隙参考实际轻载设备的公差设置，既不会因为间隙过大产生晃动，也不会因为间隙过小导致滑动阻力过大；驱动端的连接座采用分体式设计，方便后期更换不同行程的驱动件，不需要改动整体底座结构就能调整举升行程范围。这套结构没有集成复杂的辅助锁紧、导向组件，完全保留了剪叉升降机构最核心的运动逻辑，对于理解剪叉机构的运动原理、

　　受力传递路径有很强的参考价值，在做同类轻载升降设备的结构设计时，可以直接参考这套组件的铰接点位置设置、滑动副的配合形式、驱动端的安装方式，根据实际需要的举升高度、负载大小等比例缩放剪臂的截面尺寸和长度即可，不需要再反复验证核心运动逻辑的合理性。实际工程应用中，这类剪叉结构的负载能力主要受剪臂的压杆稳定性、铰接销的剪切强度、导轨的抗弯强度三个因素影响，这套组件里的剪臂采用等截面矩形构型，在相同材料用量下能获得更好的压杆稳定性，铰接销的直径与剪臂厚度的比例也符合轻载设备的常规设计比例，滑动导轨与底座做成一体化结构，减少了额外的装配连接环节，能有效提升整体结构的刚性，避免长期使用后连接松动导致的升降晃动问题。
