适配Nema23步进器的20齿GT2同步带轮

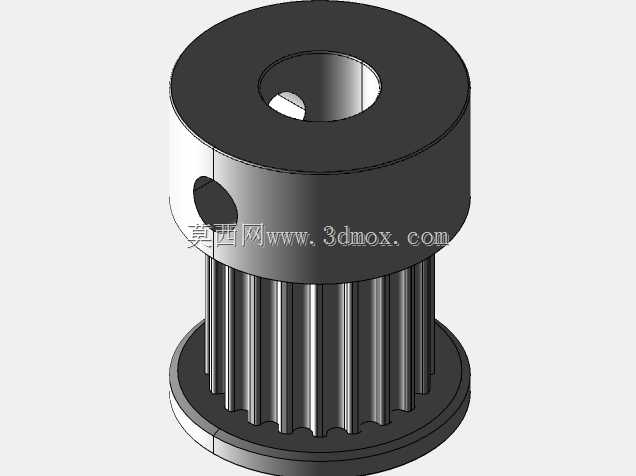

　　在桌面级数控设备、小型自动化传动模组、3D打印运动轴以及轻型物料输送机构的开发中，步进电机的同步带传动选型一直是结构设计环节里容易被忽略但直接影响传动精度的部分，这款适配Nema23规格步进器的GT2同步带轮，就是针对这类中小负载精密传动场景设计的核心传动零件。做这类传动结构设计的时候，首先要卡的就是安装边界，这款带轮的内孔直径为6.35mm，刚好匹配Nema23步进器常规输出轴的标准轴径，不需要额外做轴套转接就能直接装配，带轮适配的同步带宽度为10mm，这个带宽规格在GT2传动体系里属于兼顾负载能力和结构紧凑性的选择，既不会像6mm带宽那样在高速往复运动中容易出现跳齿，也不会因为带宽过大增加不必要的轴向安装空间占用。

　　带轮的轮齿总数为20齿，GT2齿形本身的齿距为2mm，这个齿数对应的节圆直径刚好能匹配多数小型设备的传动减速比设计需求，不管是做XY轴的1:1直连传动，还是搭配从动轮做小减速比的力矩放大，都能保证齿形啮合的侧隙控制在合理范围，减少往复运动中的回程误差。轮体上方设计的两个M4平头螺钉孔，是用来做轴端紧定的，装配的时候紧定螺钉直接顶在步进电机输出轴的铣扁位上，不需要额外做键槽连接，这种固定方式对于中小扭矩的同步带传动来说足够可靠，同时装配和拆卸的效率更高，也不会因为键槽加工破坏输出轴的同轴度。从结构设计的细节来看，带轮的轮齿部分做了等距的齿形修型，齿顶和齿根的过渡圆角经过优化，能减少同步带和轮齿啮合过程中的挤压磨损，

　　延长同步带的使用寿命，轮体两端的挡边高度刚好高出齿顶1mm左右，既可以防止同步带在高速运转过程中出现跑偏脱齿的问题，又不会因为挡边过高增加额外的转动惯量，对于步进电机这种开环控制的驱动部件来说，转动惯量的控制直接影响高速运动下的启停响应速度。实际选型应用的时候，要注意安装时带轮的端面跳动控制，因为内孔和轴径的配合公差选的是过渡配合，装配前要清理轴端的毛刺，将带轮推到轴端的定位台阶处再锁紧紧定螺钉，保证带轮的齿面和电机安装端面的垂直度，避免同步带运行过程中出现单侧磨损的情况。另外这款带轮的轴向总长度经过压缩设计，在保证10mm带宽容纳空间的前提下，轮体的总长度控制在紧凑范围内，对于那些安装空间局促的多轴运动模组来说，能有效减少电机轴方向的空间占用，给相邻的走线槽、传感器安装留出足够的余量。在传动性能层面，GT2齿形本身是为直线运动定位设计的圆弧齿形，相比梯形齿的同步带轮，它的啮合间隙更小，传动噪音更低，在每秒100-500mm的常规运动速度下，不会出现明显的多边形效应，能保证运动过程中的速度平稳性，对于需要做匀速运动的点胶、激光雕刻这类工况来说，这种平稳性直接影响最终的加工效果。设计这类带轮的时候，还要考虑材料的选择，常规工况下使用铝合金材质做硬质阳极氧化处理，既能保证轮体的强度，又能控制整体重量，减少电机的负载，在一些有耐腐蚀要求的工况下，也可以更换为不锈钢材质，但要注意平衡转动惯量带来的响应速度影响。

　　紧定螺钉的安装位置设计在轮体的光滑圆柱段，这个位置的壁厚足够，锁紧的时候不会因为薄壁变形导致内孔失圆，两个螺钉呈90度分布，相比单螺钉固定的方式，锁紧力更均匀，能避免长期正反转切换过程中带轮出现轴向窜动或者周向打滑的问题。很多新手工程师在选型同步带轮的时候，容易只关注齿数和内孔尺寸，忽略带宽匹配和挡边的设计，这款带轮的挡边是和轮体一体加工的，相比后期压装的挡边，不会出现挡边脱落的问题，长期运行的可靠性更高，在做传动张紧结构设计的时候，要保证同步带的张紧力在合理范围，张紧力过大会增加轴和轴承的径向负载，导致电机运行发热，张紧力过小则容易出现跳齿，这款20齿的带轮因为啮合的齿数足够多，相比小齿数带轮，对张紧力的容错范围更大，更适合入门级的设备开发者选型使用。
