32齿8mm孔径GT2同步带传动轮

　　做小型自动化设备、桌面级数控装备的结构设计时，同步带轮的选型和安装边界确认是传动链路里绕不开的环节，这款32齿GT2带轮是日常做轻载传动方案时出镜率很高的零件。先从实际应用场景说，这类带轮最常见的部署位置是桌面3D打印机的XY轴传动链路、小型雕刻机的进给传动端、桌面级点胶机的滑台驱动端，还有部分小型分拣输送带的从动端，因为GT2齿形本身的节距特性，它在轻载、需要精准传动比的场景下，能把回程间隙控制在很小的范围，不会像普通平带那样出现打滑丢步的问题，也不会像T型齿同步轮那样运行时产生明显的啮合噪音。

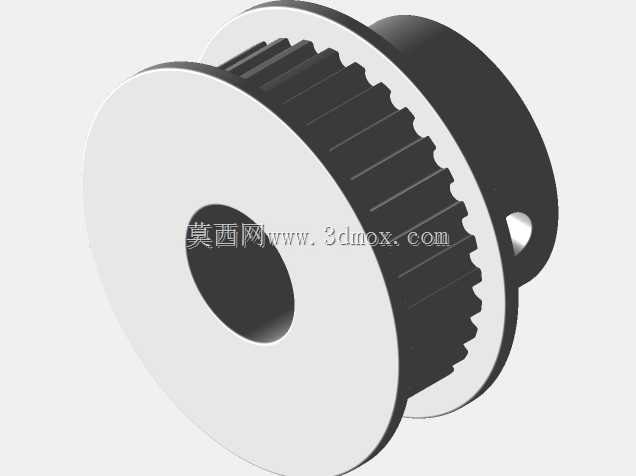

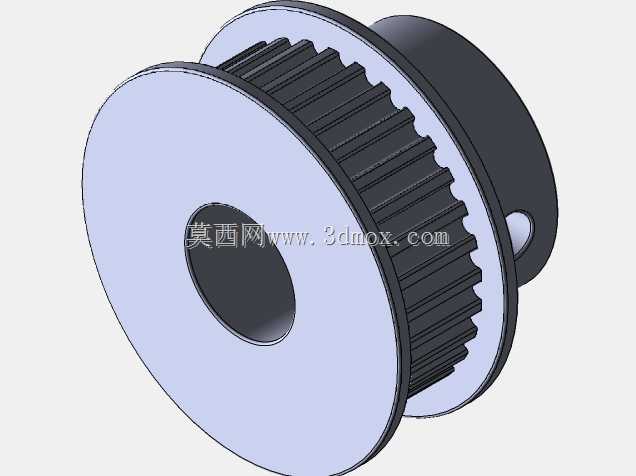

　　从功能特性上拆解，这款带轮采用的是GT2圆弧齿形，齿槽的弧度和GT2同步带的齿形完全匹配，啮合过程中是渐进式接触，不会出现直齿啮合时的刚性冲击，运行时的振动和噪音都能控制在较低水平，适合对运行平稳性有要求的桌面级设备。带轮的内孔设计为8mm直径，这个尺寸刚好适配市面上绝大多数42系列步进电机的输出轴，也能匹配同规格的从动轴安装需求，带轮侧边设计有紧定螺钉安装位，安装时可以通过紧定螺钉直接顶紧轴上的平面，不需要额外做键连接，对于轻载传动场景来说，这种固定方式足够可靠，同时装配效率比键连接高很多，后期维护拆卸也更方便。带轮的挡边是一体化设计的凸缘结构，两侧的挡边高度刚好高出带齿顶面，能避免同步带在高速往复运行时出现跑偏掉带的问题，很多新手做设计时容易忽略挡边的高度设计，要么挡边太低起不到限位作用，要么挡边太高蹭到同步带的侧边加剧磨损，这款带轮的挡边尺寸是经过实际运行验证的，既留够了皮带的横向窜动余量，又能完全限制皮带脱出。

　　说下设计思路层面的考量，做这类同步轮建模的时候，首先要确认的是齿形参数，GT2带轮的节距是2mm，32齿对应的节圆直径是20.37mm，建模时齿形的渐开线或者圆弧轮廓不能随便画，必须严格按照标准齿形来做，不然加工出来的带轮和皮带啮合时会出现卡滞、齿面磨损过快的问题。其次是安装孔的公差，8mm的内孔一般要做H7的公差配合，和电机轴的间隙控制在0.01-0.02mm之间，既不会因为间隙太大出现传动偏心，也不会因为过盈太大装不上去。紧定螺钉的位置一般设计在两个齿槽对应的轮体位置，不要打在齿根的位置，不然会削弱轮齿的结构强度，长期运行容易出现齿根断裂的问题。另外带轮的轮毂部分长度要和安装场景匹配，这款带轮的轮毂突出长度刚好能适配常见的电机安装座厚度，不会因为轮毂太短导致固定不牢，也不会因为太长额外占用轴向的安装空间。

　　再讲安装边界的尺寸问题，选型的时候首先要确认轴向的安装空间，这款带轮的总宽度要匹配所选GT2同步带的宽度，常见的6mm宽GT2皮带对应的带轮齿面宽度是7mm左右，留1mm的窜动余量，安装时要保证带轮的端面和轴的垂直度，误差控制在0.05mm以内，不然皮带运行时会持续往一侧跑偏，加剧皮带侧边的磨损。径向的安装尺寸要注意，带轮的最大外径是节圆直径加上2倍的齿顶高，设计周边结构的时候要和带轮外圆留够至少3mm的安全间隙，避免运行时周边的结构件蹭到带轮或者皮带。另外两个配对带轮的中心距要做可调设计，方便安装时调整皮带的张紧力，张紧力不能太大也不能太小，太大会加剧轴和轴承的径向负载，太小会出现传动打滑丢步的问题，一般用手按压皮带中部，能下压1-2mm的变形量是比较合适的张紧状态。

　　实际做设备调试的时候，这类带轮的安装顺序一般是先把紧定螺钉轻轻拧在带轮上，不要锁死，然后把皮带套在两个带轮上，调整好中心距和张紧力之后，转动轴让带轮跑几圈，确认皮带没有跑偏、啮合顺畅之后，再把紧定螺钉完全锁死，锁的时候要注意两个紧定螺钉要呈90度分布，这样固定的力更均匀，不会出现带轮偏心的问题。如果是用在高速往复运动的场景，还可以在带轮和轴的配合面涂少量的厌氧胶，避免长期正反转导致紧定螺钉松动。很多人做设计时容易忽略带轮的动平衡问题，虽然这类小尺寸带轮的重量不大，但是在转速超过300rpm的场景下，如果带轮的偏心量太大，还是会导致整个滑台出现振动，影响加工或者运动精度，所以建模时要保证整个带轮的结构是轴对称的，加工时也要控制内孔和外圆的同轴度，同轴度误差最好控制在0.02mm以内。
