四轴承三叶指尖陀螺结构设计

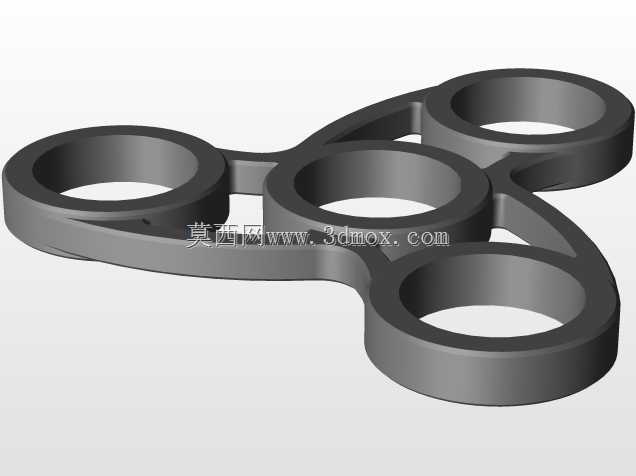

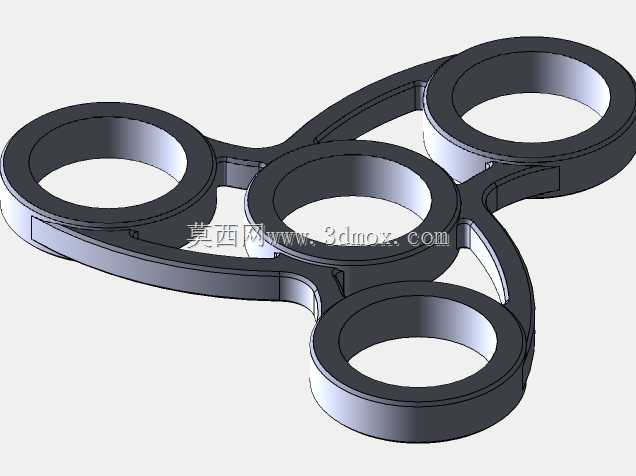

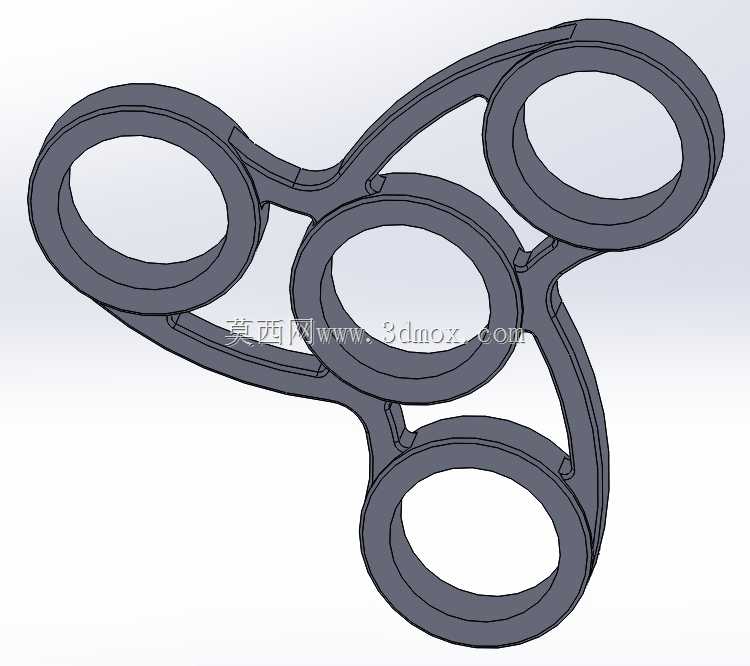

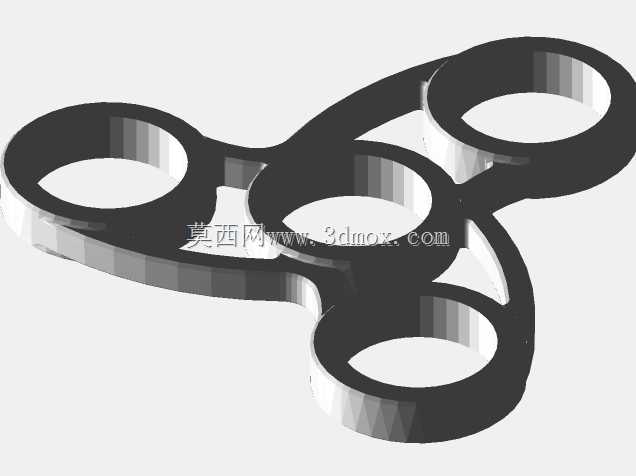

　　日常办公场景中，不少从业者在长时间伏案处理图纸、核对工艺参数的间隙，会借助小型手持旋转物件舒缓手部紧绷感、分散过度集中的注意力，这类小型旋转把玩件的结构设计核心，在于旋转稳定性、握持贴合度与加工便捷性的平衡。本次设计的三叶式指尖把玩件，整体采用对称式三叶片布局，中心位置预留标准轴承安装位，三个叶片末端同样设置同规格轴承安装槽，整套结构共适配4个公称直径22mm的标准滚动轴承，安装完成后整体外轮廓直径控制在100mm，单手握持时叶片边缘不会超出手掌覆盖范围，日常放置在工位桌面也不会占用过多收纳空间。从结构设计逻辑来看，对称布局是保障旋转动平衡的核心基础，三个叶片的质心严格围绕中心旋转轴均匀分布，建模阶段对每个叶片的壁厚、

　　过渡圆角做了等参数约束，避免因质量分布不均导致旋转时出现晃动感、缩短空转时长。叶片与中心基座的过渡区域采用大圆弧平滑衔接，既消除了直角结构带来的应力集中问题，也让手持接触时的触感更顺滑，不会出现硌手的情况。所有轴承安装位的尺寸公差按照基孔制过渡配合设定，既可以保证轴承压入后不会出现松脱晃动，也不需要额外的粘接或紧固件固定，普通用户借助简单的按压工具就能完成轴承装配，降低了组装门槛。考虑到个人用户自制加工的需求，整个结构没有设计倒扣、薄壁尖角等不利于3D打印的结构，所有竖直面的脱模斜度控制在1度以内，打印时不需要添加大量支撑结构，打印完成后仅需简单去除支撑毛刺就能直接进行轴承装配，大幅降低了后处理的工作量。

　　叶片的环形结构并非单纯的造型设计，末端的轴承安装位在压入轴承后，既可以通过外圈的金属配重提升整体旋转惯量，延长单次拨动后的空转时长，也能让手指在捏持中心轴承时，叶片末端的金属轴承外圈形成顺滑的接触边界，旋转过程中不会因为塑料件的表面粗糙度问题产生额外的风阻或摩擦异响。在实际使用场景中，这类结构除了作为日常减压把玩的物件，也可以作为机械结构入门教学的演示载体，让初学者直观理解滚动轴承的配合方式、旋转动平衡的基本原理，以及对称结构在旋转类零件设计中的应用逻辑。建模过程中对所有安装孔的同轴度做了严格约束，中心轴承孔与三个末端轴承孔的轴线保持平行，且三个末端孔的轴线到中心孔轴线的距离完全一致，避免因加工或装配偏差导致旋转时出现偏振。

　　整体壁厚控制在2.5mm，既保证了3D打印后的结构强度，日常握持把玩不会出现断裂变形，也尽可能控制了整体重量，长时间捏持不会产生手部负重感。结构表面没有多余的装饰性凸起或凹槽，所有棱边都做了R0.5的圆角处理，既提升了手持触感，也避免了3D打印过程中出现边角翘曲的问题。对于有个性化修改需求的使用者，也可以在叶片的平面区域添加自定义的纹理或标识，不会影响整体的动平衡表现，只要保证三个叶片的修改区域质量分布对称即可。
