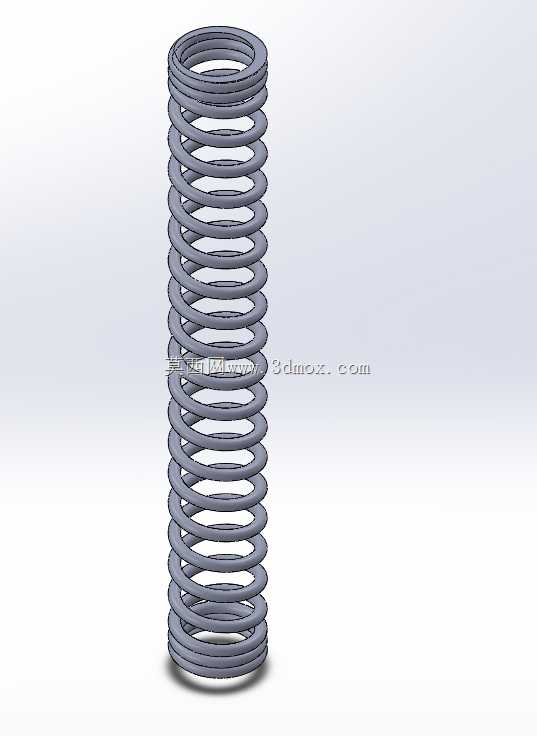

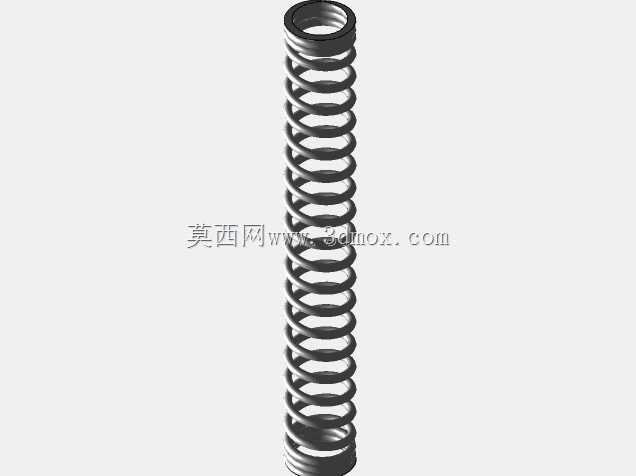

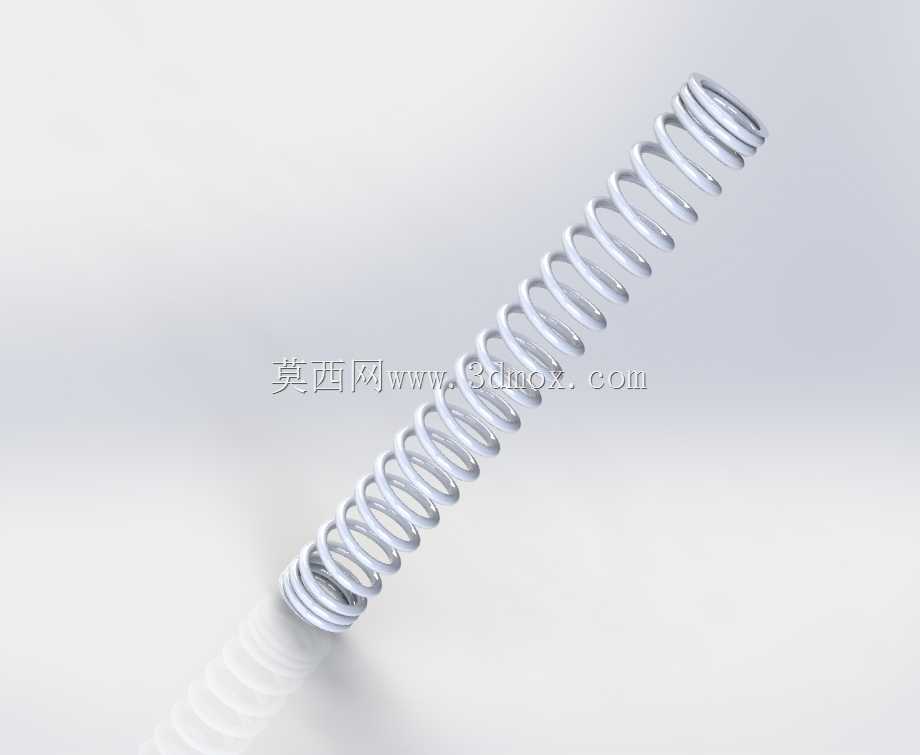

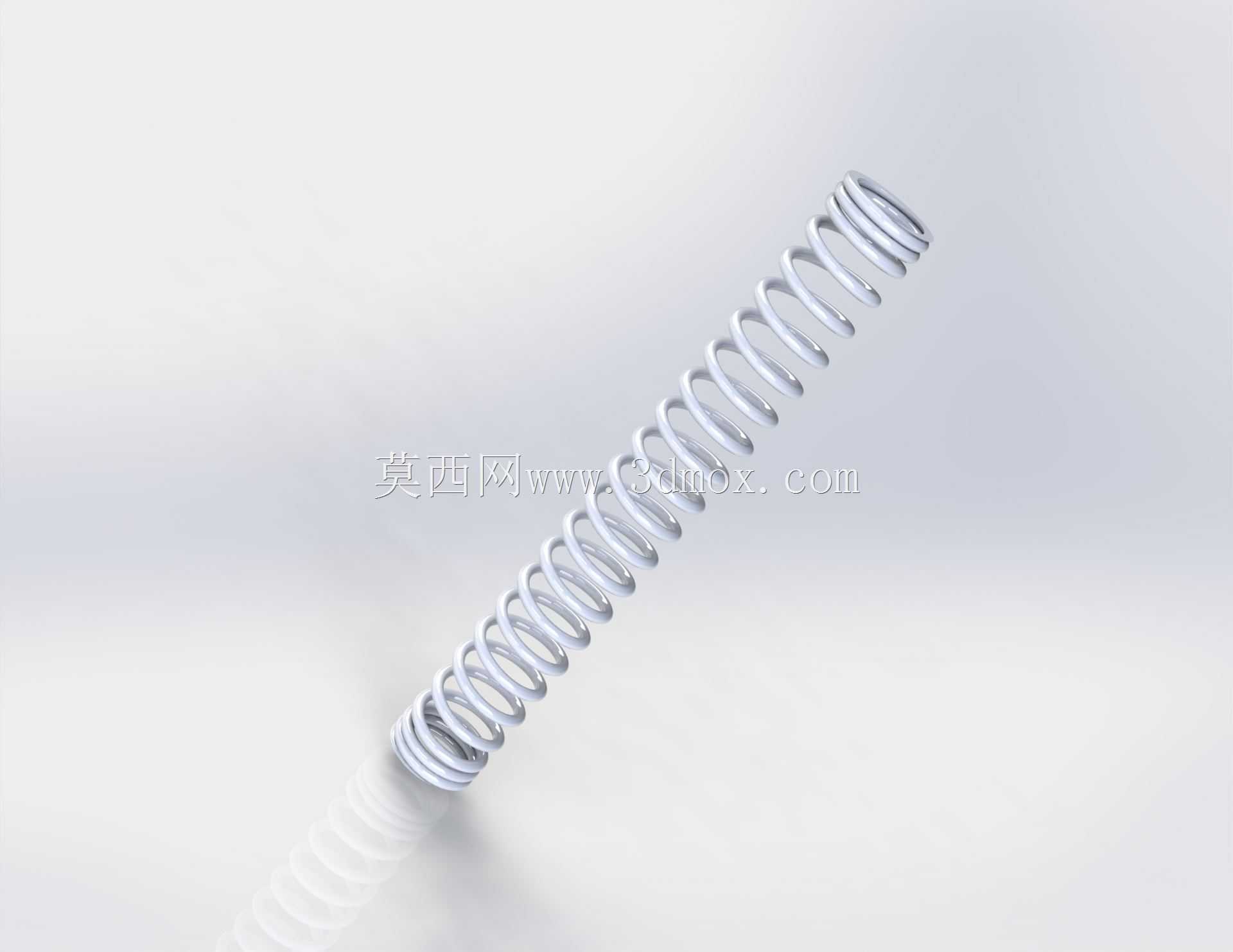

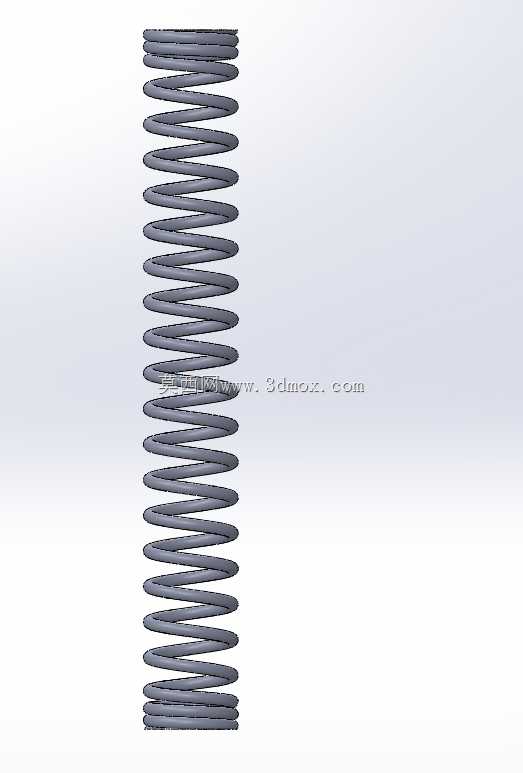

恒速型开放式螺旋压缩弹簧结构

　　在各类通用机械的结构设计中，压缩弹簧是出现频次极高的弹性储能元件，这款开放式螺旋结构的压缩弹簧，主要承担轴向压力的抵抗与缓冲作用，在轻工输送设备、小型冲压工装、家电开合机构、自动化线体的缓冲工位都有广泛适配空间。做结构选型时首先要明确安装边界，这款弹簧自由长度为10cm，属于小尺寸恒速型弹簧，适配的安装腔体内径需要略大于弹簧外径，避免弹簧受压伸缩时出现卡滞、偏磨的问题，安装时两端的支撑面需要保证平行度公差在0.1mm以内，防止弹簧受力不均出现侧向弯曲，缩短实际使用寿命。

　　从功能特性来看，这款恒速压缩弹簧的刚度线性度表现稳定，在有效压缩行程内，弹力输出不会出现明显的非线性突变，适合对弹力一致性有要求的工位，比如小型设备的复位机构、料道的缓冲挡块、柜门的阻尼支撑结构。和变径弹簧、不等距弹簧相比，等距开放式螺旋的结构加工难度更低，量产时的尺寸一致性更容易控制，采购成本也更具优势，适合大批量配套的设备场景。

　　设计这类弹簧的时候，首先要根据工况载荷确定线径参数，线径的选择直接决定弹簧的最大承载力，线径过大会导致弹簧刚度过大，压缩行程达不到设计要求，线径过小则会出现过载并圈、甚至永久变形的问题。其次要确定有效圈数，有效圈数和弹簧的刚度成反比，在相同线径、中径的前提下，有效圈数越多弹簧越软，可压缩行程越大，这款恒速弹簧的有效圈数经过匹配计算，在10cm的自由长度下，预留了足够的安全压缩行程，不会出现压并时应力超过材料屈服强度的问题。弹簧两端的磨平处理是容易被忽略的细节，磨平角度不小于270度，端部厚度不小于线径的四分之一，才能保证弹簧安装后的垂直度，避免工作时出现异响、偏载的问题。

　　实际应用场景中，这类弹簧常被用在小型挤出机的压力缓冲工位，配合顶杆结构维持出料压力的稳定；也会用在工装夹具的夹紧机构里，提供持续的预紧力，防止工件装夹时出现松动；在输送线的阻挡器结构中，这类弹簧可以吸收工件到位时的冲击力，避免硬碰撞导致的工件表面损伤、设备定位精度偏移。做三维建模的时候，需要准确还原螺旋升角、线径、中径、两端磨平段的尺寸，不能只做简化的螺旋扫掠结构，否则后续做装配干涉检查、运动仿真的时候，会出现弹簧压缩时和周边零件干涉的误判，影响整体结构设计的准确性。

　　选型替换时需要注意，不能只看自由长度和外径参数，必须核对弹簧的刚度值和最大工作载荷，即使外观尺寸完全一致，线径、材料的差异也会导致弹力参数相差数倍，直接替换很容易出现机构动作失效的问题。比如在复位机构中，如果弹簧刚度过小，会出现复位不到位的情况，如果刚度过大，则会导致驱动机构的负载超标，长时间运行会烧坏驱动电机或者磨损传动零件。这款恒速型压缩弹簧的应力设计留了足够的安全系数，在额定载荷下循环工作的疲劳寿命可以满足常规通用设备的使用要求，不需要频繁更换维护，适合长期连续运行的设备工位使用。
