Nema14规格26mm机身小型步进电机

　　做小型自动化设备结构设计的工程师，大概率都接触过Nema14规格的步进电机，这款26mm机身长度的型号，是小空间传动场景里非常实用的选型。日常做桌面级3D打印机挤出机构、小型点胶机位移轴、实验室微型送料装置、便携检测设备的调焦机构这类项目时，经常会遇到安装空间局促、负载不大但需要精准开环控制的需求，这时候大规格的42、57步进电机根本塞不下，直流减速电机又很难实现精准的步距角控制，这款小尺寸步进电机刚好能填补这类场景的选型空白。

　　从实际功能特性来看，这款电机步距角为1.8°，也就是整步驱动下一圈需要200个脉冲，配合常规的步进驱动器做16细分甚至32细分驱动时，能够实现非常平滑的低速运转，最小运动当量可以做到微米级，完全能满足小型设备的精密位移需求。它的保持扭矩适配小负载场景，驱动3D打印机的耗材挤出齿轮、小型滑台的轻载传动、光学设备的镜片微调都足够用，不会出现扭矩不足丢步的问题，同时自身转动惯量很低，启停响应速度快，做短距离高频往复运动时不会有明显的过冲问题。

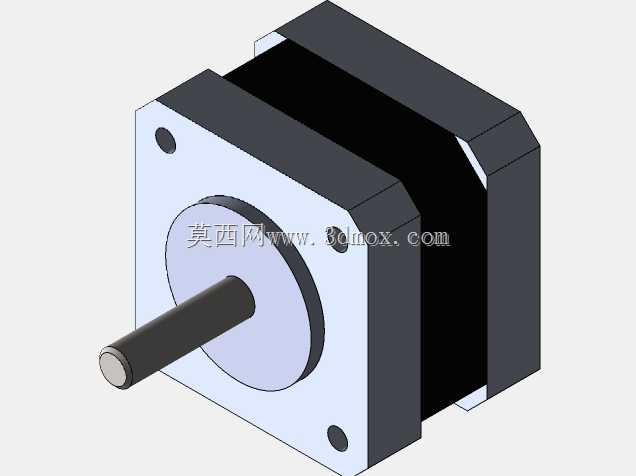

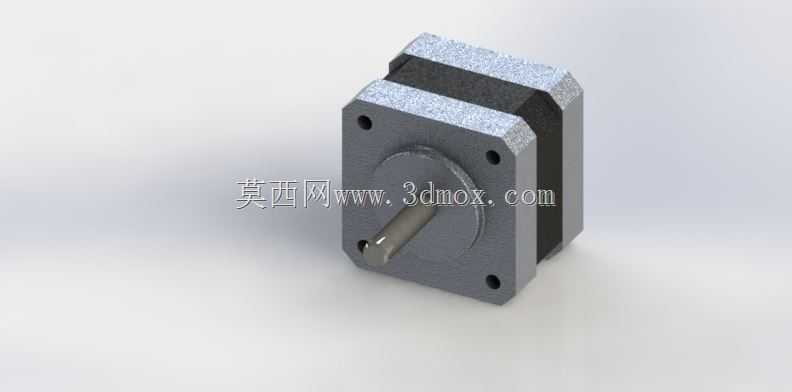

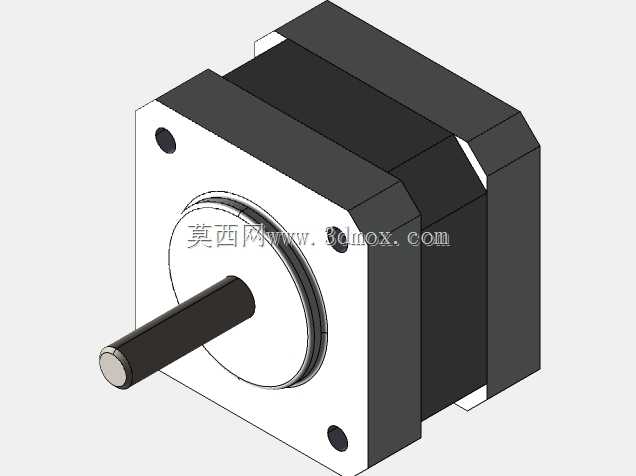

　　设计这款电机的三维模型时，首先要卡准的就是安装边界尺寸：Nema14规格对应的安装孔位是行业通用标准，安装面的四个固定孔呈正方形分布，孔中心距为35mm，安装孔为通孔设计，适配M3规格的内六角螺丝直接锁附在设备安装板上，输出轴为单D型轴设计，轴径、轴伸长度都符合行业通用规格，配套的同步轮、齿轮、联轴器都可以直接采购标准件，不需要额外做定制加工。机身截面为正方形，26mm的机身长度意味着从安装面到电机尾端的总厚度非常薄，在做堆叠式结构设计时，能大幅压缩传动部分的占用空间，比如做桌面级设备的Z轴升降结构时，电机可以直接贴装在安装立板背面，不会额外占用设备正面的操作空间。

　　建模过程中需要注意几个容易出错的细节：首先是安装面的止口尺寸，很多工程师建模时容易忽略止口的公差，这个止口是用来和安装板上的定位孔配合，保证电机输出轴和传动机构的同轴度，如果尺寸偏差超过0.1mm，装配时就会出现电机装歪、联轴器憋劲的问题，直接影响传动顺畅度和电机寿命。其次是输出轴的D型切面位置，要和标准配套件的顶丝位置对应，不然装配时顶丝会顶在圆柱面上，锁不紧还会打滑。另外电机尾部的出线位置也要预留足够的空间，不能和设备上的其他结构件产生干涉，布线时要留出弯曲半径，避免线材被外壳磨破。

　　实际选型应用时，还要结合驱动板的安装位置考虑，这款电机的相电流适配小型步进驱动板，可以和主控板集成在同一块PCB上，不需要额外占用空间安装大体积的驱动器，非常适合集成度高的小型便携设备。比如做手持的自动拧螺丝机构、小型桌面雕刻机的旋转轴、医疗检测设备的试剂卡推送机构，用这款电机既能满足控制精度要求，又能把整机体积做的足够紧凑。另外它的机身外壳为镀锌钢板材质，端盖为压铸铝件，建模时要把不同材质的装配间隙考虑进去，端盖和机身的配合公差要留合理，不然实际生产装配时会出现端盖压不进去或者间隙过大的问题。

　　很多新手工程师做小设备选型时，容易盲目选大扭矩的电机，结果导致设备体积臃肿、成本上升，实际上在负载扭矩不超过0.1N·m的场景下，这款26mm长的Nema14步进电机完全能满足使用需求，而且它的运行噪音比大规格电机小很多，在桌面级、家用类的设备上使用时，不会产生明显的噪音干扰。建模时还要注意电机表面的安装孔倒角、输出轴的端部倒角这些细节，这些工艺特征虽然不影响功能，但能体现建模的专业度，导出工程图时也能直接给加工厂做参考，不需要二次标注工艺细节。
