带T8导杆的NEMA17线性步进电机结构

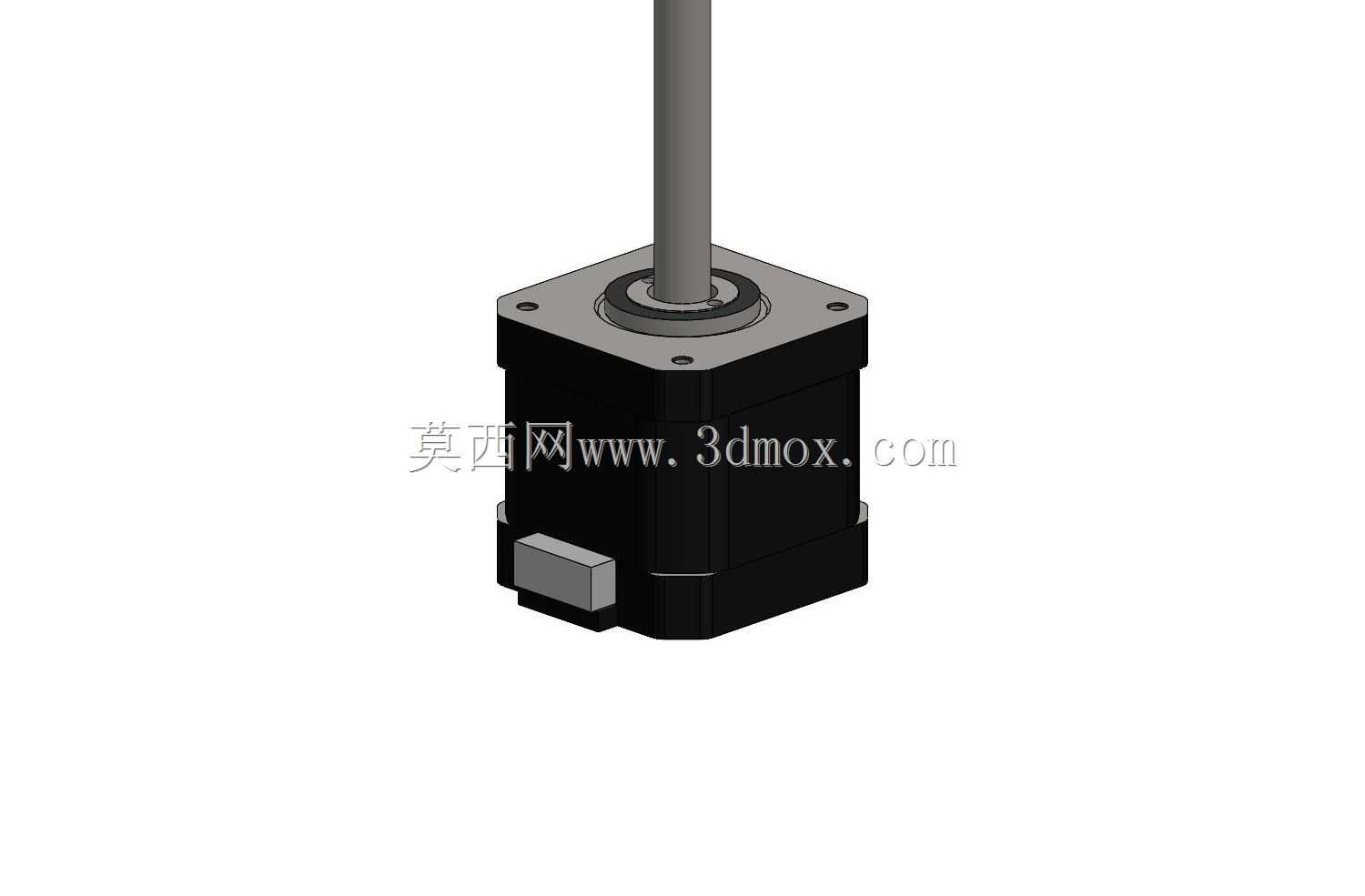

　　做桌面级FDM3D打印机Z轴结构选型的时候，最先绕不开的就是集成T8螺杆的NEMA17规格线性步进电机，这类集成式结构相比传统“独立步进电机+联轴器+外置T8丝杆”的分体方案，能省掉不少Z轴安装座的加工公差累积，很多入门级桌面设备的Z轴驱动都优先选这类集成件。从实际装机的边界条件来看，这类电机的安装法兰完全遵循NEMA17标准的42mm见方安装尺寸，四个安装孔的孔距是31mm的标准规格，适配市面上绝大多数42电机安装座的开孔尺寸，不需要额外做转接板设计，替换原有同规格电机的时候不用改动设备框架的安装孔位，这点对做设备改型或者备件替换的结构工程师来说非常友好。

　　从功能特性上看，集成T8导杆的设计把丝杆直接和电机转子做同轴固定，省去了联轴器带来的回程间隙，传动精度比分体方案要高不少，T8螺杆的导程常规是8mm，也就是电机每旋转一圈，丝杆带动的负载平台直线移动8mm，配合1.8度步距角的步进电机，整步驱动下的单步直线位移是0.04mm，做16细分驱动的时候就能达到0.0025mm的单步分辨率，完全能满足桌面级3D打印机Z轴的层厚定位要求，不会出现Z轴层纹错位的问题。电机本体的出线端做了侧置的接线盒设计，接线方向垂直于电机轴向，不会和Z轴的上下移动平台产生运动干涉，布线的时候可以顺着电机安装座的侧面走线，不用预留额外的出线避让空间。

　　设计这类集成电机的三维模型时，首先要把安装法兰的基准面和丝杆的同轴度公差控制在合理范围内，建模的时候要把四个安装孔的沉头深度、电机本体的外径尺寸、出线盒的突出高度都做1:1的还原，不然做装配干涉检查的时候很容易出现问题——比如之前做一款小型桌面雕刻机Z轴设计的时候，一开始没注意出线盒的突出尺寸，把电机安装座的侧板设计得离电机本体太近，实际装配的时候接线插头顶到侧板，最后不得不重新调整安装座的折弯尺寸，耽误了不少打样进度。丝杆部分的建模要还原梯形螺纹的实际牙型，不能光做光杆代替，不然做运动仿真的时候没法准确模拟丝杆和螺母的配合行程，也没法校验丝杆伸出最长位置的时候会不会和设备底部的框架产生碰撞。

　　这类线性步进电机的应用场景不局限在3D打印机，小型的线性滑台、桌面点胶机的Z轴驱动、小型检测设备的探针升降机构、自动拧螺丝机的进给轴都能用到，选型的时候要注意丝杆的伸出长度要匹配实际的运动行程，留够足够的安全余量，避免丝杆走到极限位置的时候顶到电机后端盖。安装的时候要注意电机法兰面和安装基准面的贴合度，不要在中间夹杂多余的垫片，不然会导致丝杆和运动导轨的平行度超差，运动的时候出现卡顿、阻力过大的问题，时间长了还会加剧丝杆螺母的磨损，降低设备的使用寿命。

　　从结构设计的角度看，这类集成式传动部件最大的优势就是减少了装配环节的零件数量，原来分体方案需要电机、联轴器、丝杆、丝杆支撑座四个核心零件，现在一个集成电机就能实现全部功能，不仅降低了装配工时，还减少了多个零件配合带来的公差累积，对做小型桌面设备的结构优化来说，是性价比非常高的选型方案。建模的时候还要注意电机尾部的凸起尺寸，很多人建模的时候容易忽略电机后端盖的编码器或者端盖突出部分，导致设备背部的封板安装的时候和电机尾部干涉，这点在做整体装配校验的时候要特别留意，把所有外轮廓的尺寸都做精准还原，才能让三维模型真正指导实际的生产装配，而不是仅仅做个外观示意。
