NEMA17混合式步进电机三维结构

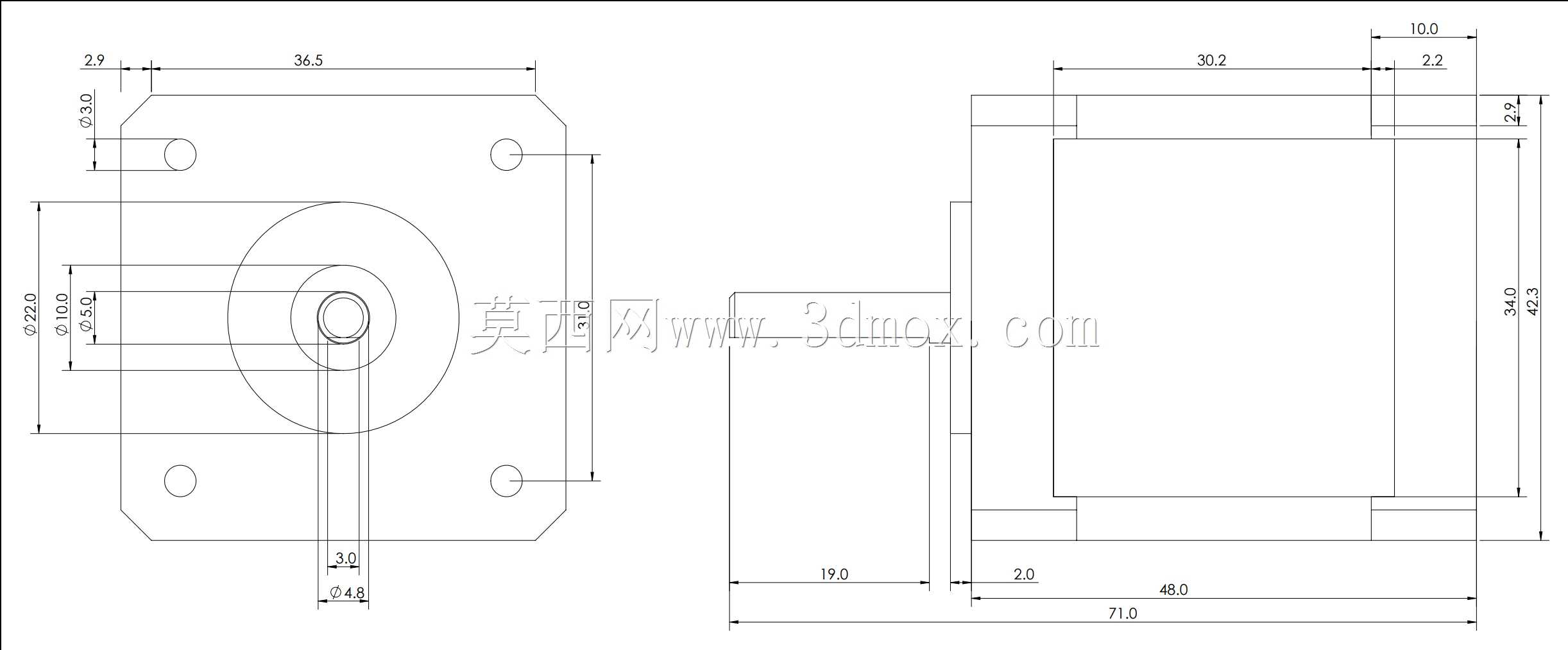

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、桌面雕刻机进给机构这类对安装空间有严格限制、对低速运转扭矩有明确要求的场景里，NEMA17规格的混合式步进电机是选型清单里出现频率极高的动力元件。这类电机的安装法兰遵循行业通用的42mm边长标准，安装孔位间距统一为31mm，输出轴直径常规为5mm，轴伸长度根据机身长度不同在20-24mm区间适配，不管是替换现有设备上的同规格故障电机，还是在新设计的小型设备里做动力匹配，都能直接适配标准的电机安装座、同步轮、联轴器等配套零件，不需要额外做安装位的非标改制，能大幅缩短结构设计阶段的适配周期。从实际使用的功能特性来看，这款步进电机的步距角为1.8度，整步运行状态下每转对应200个脉冲，

　　搭配常规的细分驱动器可以实现更小的步进分辨率，在低速运行区间能输出足够的保持扭矩，不会出现同尺寸伺服电机低速段扭矩不足的问题，也不需要额外加装编码器做闭环反馈，整体驱动方案的硬件成本更低，非常适合对成本敏感、对位置精度要求在0.1mm级别的开环运动场景。电机采用双分裂绕组设计，一共引出六根引线，其中黑、黄、绿三色引线对应第一组绕组，红、白、蓝三色引线对应第二组绕组，接线时可以根据驱动器的支持类型选择串联、并联或者半绕组的接线方式，适配不同的供电电压与转速需求：比如在12V直流供电的桌面设备里，采用半绕组接线可以获得更好的高速响应特性，在低转速大扭矩需求的工位上采用串联接线则能提升低速段的扭矩输出稳定性，

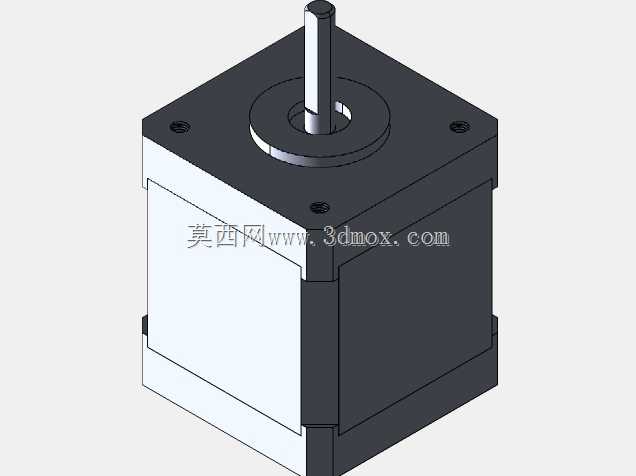

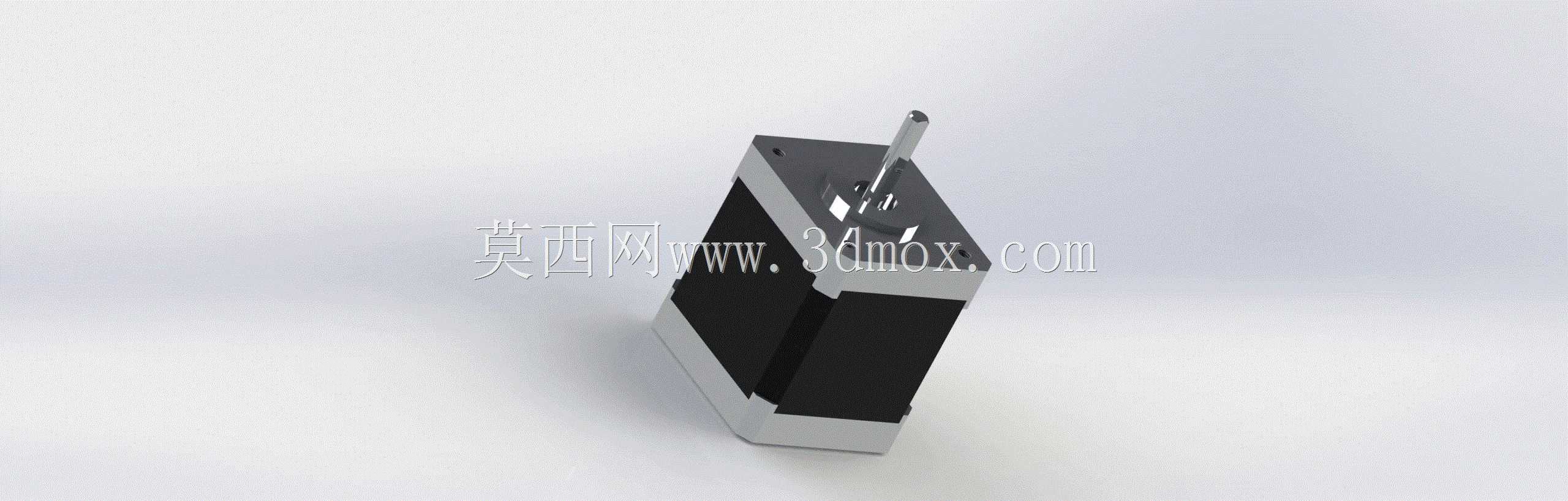

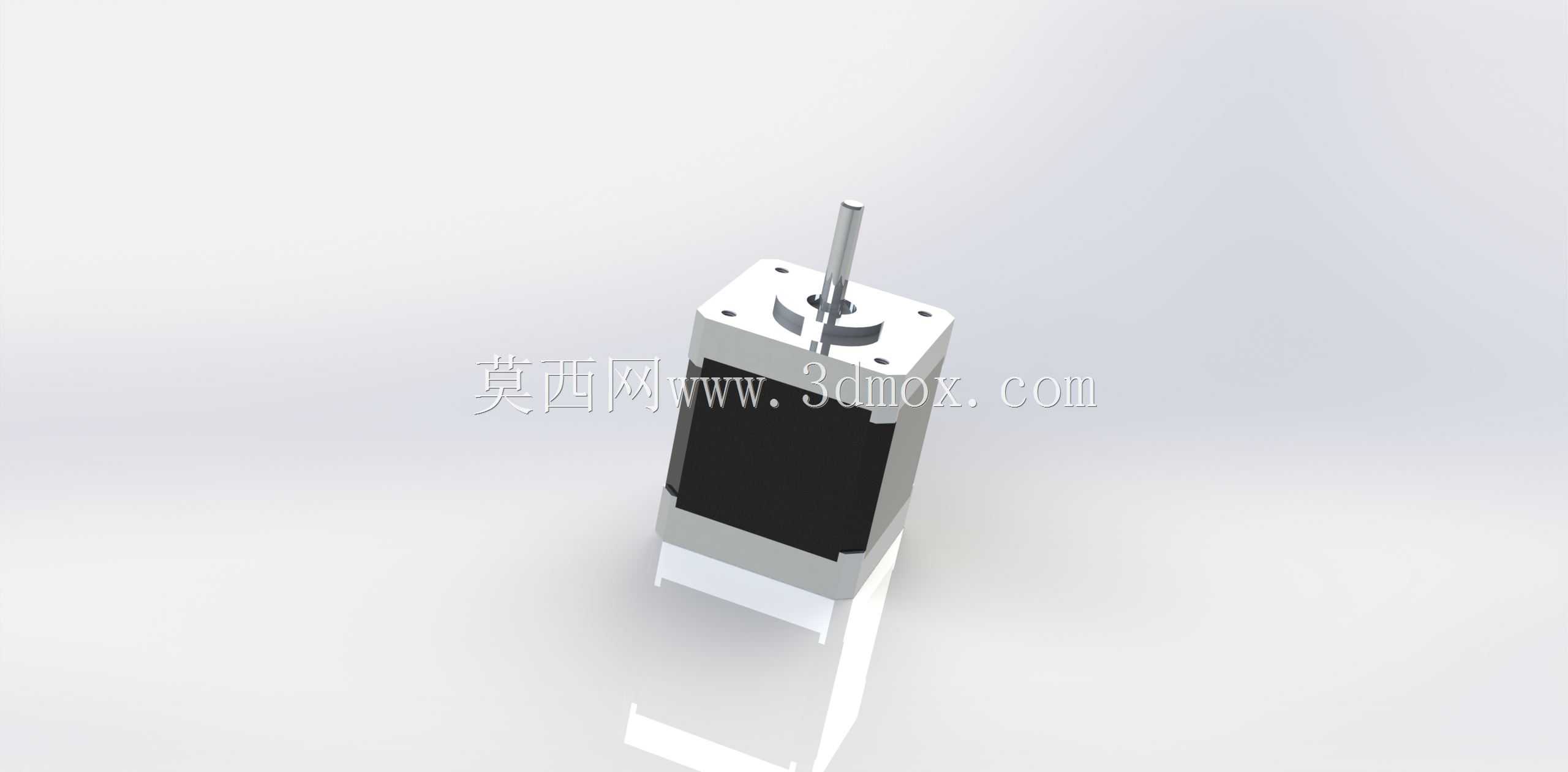

　　额定工况下4V供电时绕组电流为1.2A，能输出3.2kg·cm的保持扭矩，足够驱动小型滑台、送料机构、挤出机构这类负载惯量不大的运动部件。从三维建模的设计思路来看，这个模型完整还原了电机的实际外形边界，包括机身的方形端盖结构、表面的散热筋纹理、输出轴的扁位特征、尾部出线端的结构轮廓，所有安装尺寸都按照实物的公差中位值做了建模还原，在做设备整体装配干涉检查的时候，可以直接导入这个模型做布局验证，不需要额外测量实物尺寸来绘制简化模型。建模过程中特意保留了电机机身的分段结构特征，前端盖、定子机壳、后端盖的配合台阶都做了还原，方便结构工程师在设计电机安装护罩、散热风道的时候，准确预留出对应的装配间隙，避免出现安装时的结构干涉。需要注意的是，

　　这类电机的机身长度会根据扭矩参数不同有多个版本，这个模型对应的是常规机身长度的版本，在选型适配的时候如果选用加长机身的高扭矩版本，需要对应调整轴向的安装预留空间，避免出现电机尾部和设备其他结构件碰撞的问题。在实际设备装配过程中，这类电机的安装通常采用M3螺丝从安装板背面锁入电机端盖的螺纹孔，锁附扭矩需要控制在0.6-0.8N·m区间，避免过大的锁附力导致电机端盖变形，影响内部轴承的同轴度，进而导致电机运转时出现异响、输出轴跳动超差的问题。输出轴上的扁位是为了配合同步轮、联轴器的紧定螺丝做周向固定，装配时紧定螺丝需要对准扁位位置锁附，避免运转过程中出现传动打滑的问题。另外电机的引线出线方向在布局时需要预留足够的弯曲半径，不要让引线在电机尾部被过度弯折，避免引线内部的漆包线断裂导致绕组缺相，引发电机运转抖动、扭矩不足的故障。在做三维布局的时候，还需要考虑电机驱动器的安装位置，尽量让电机引线长度控制在2米以内，过长的引线会导致绕组驱动信号衰减，容易出现高速段失步的问题。
