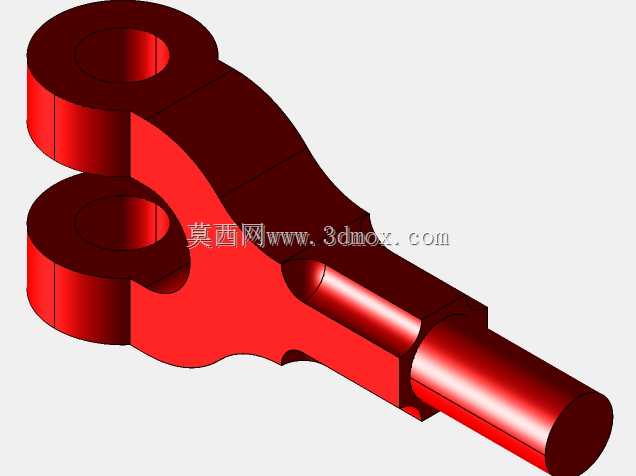

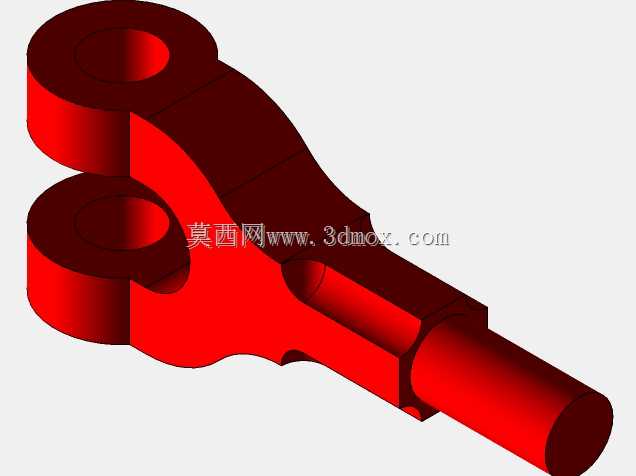

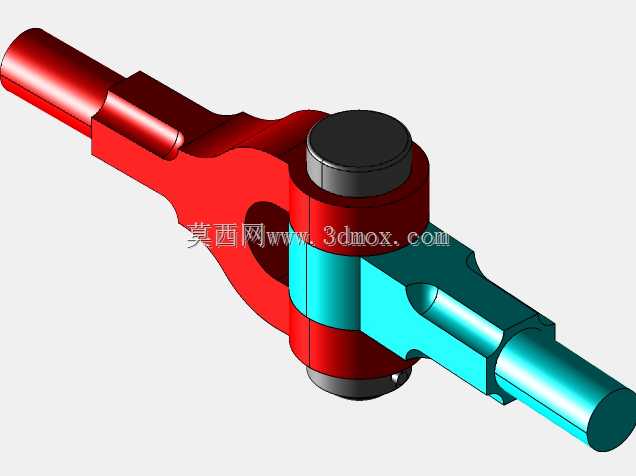

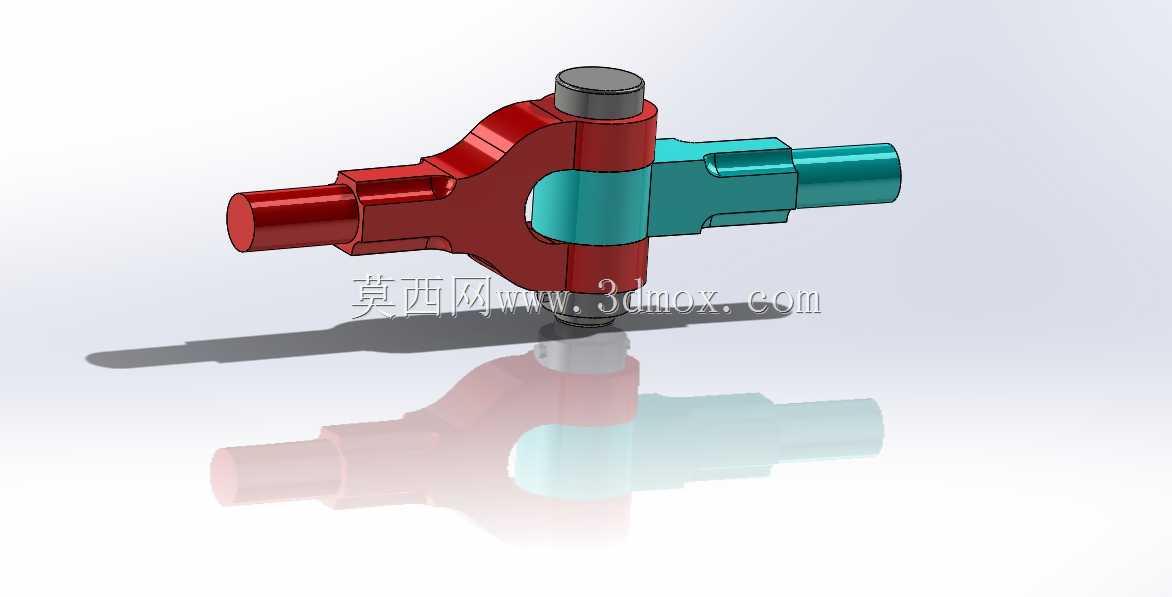

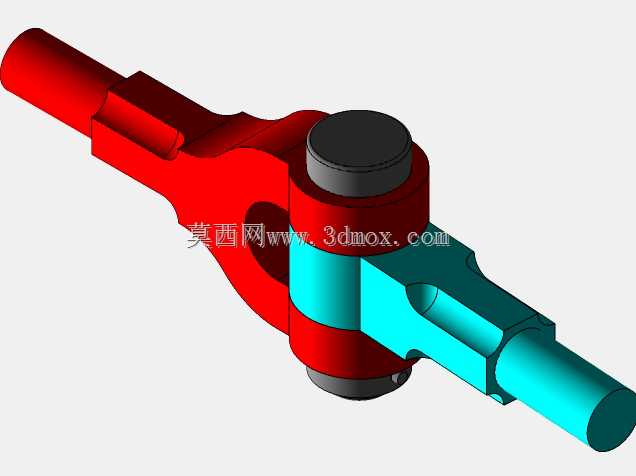

这类十字铰接式转向连接关节,常见于需要小角度扭矩传递、同时允许连接轴存在一定偏角的传动场景,比如小型代步车的转向拉杆连接、轻工输送设备的角度调整机构、手动工装夹具的活动铰接位,部分小型农业机具的操纵杆联动结构也会采用这类结构,相比球头铰接,它的抗扭承载能力更强,配合间隙更容易控制,不会出现球头长期磨损后旷量过大的问题。从结构设计来看,整个组件分为三个核心部分,中间的十字销轴是核心传力件,销轴两端的轴颈分别穿入两侧叉形接头的安装孔内,两侧的叉形接头分别对接需要联动的两根轴,其中一侧接头为整体式叉座,销轴穿入后通过端部的限位结构防止轴向窜动,另一侧接头为剖分式抱紧结构?不对,看模型结构是两侧叉座分别卡在十字轴的两个垂直轴颈上,

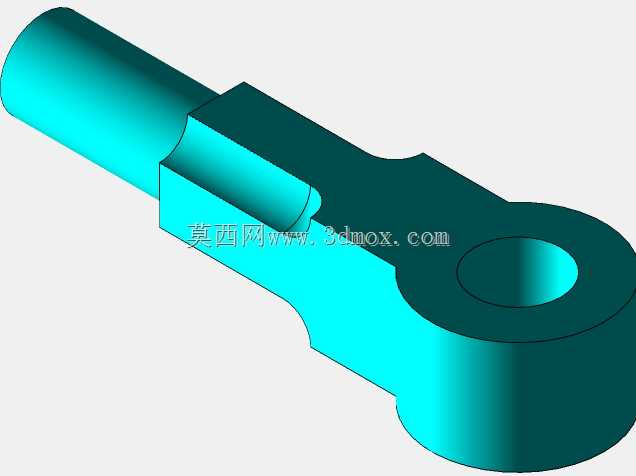

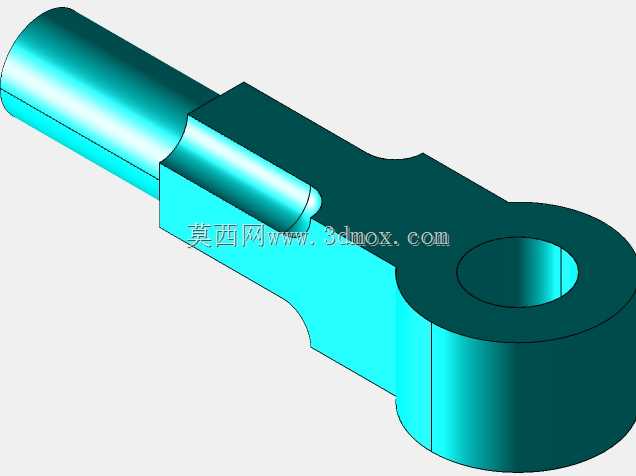

轴颈和叉座孔之间预留了转动间隙,保证两个轴可以在垂直于十字轴中心的两个平面内做小角度摆动,摆动角度范围通常在±15°以内,足够覆盖多数转向、角度调整机构的行程需求。设计这类关节的时候,首先要确定的是十字轴的轴颈直径,这个参数直接决定了整个关节的抗扭承载能力,轴颈和叉座孔的配合一般选间隙配合,间隙量控制在0.02-0.05mm之间,间隙太小会导致转动卡滞,尤其是在有粉尘的工况下容易磨损失效,间隙太大则会导致传动过程中存在冲击,转向或者调整的时候出现虚位。两侧叉形接头的连接端做了等直径的轴段设计,方便和外部的管件、轴类零件通过焊接、顶丝或者插销的方式固定,轴段上的扁位结构是用来配合扳手拧紧,或者做周向防转的,避免安装的时候接头跟转。

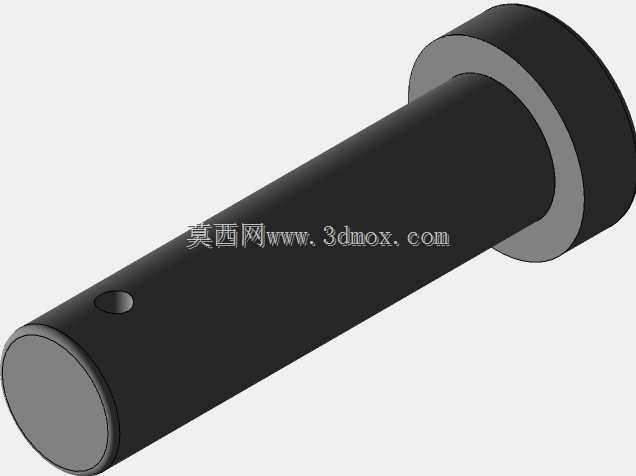

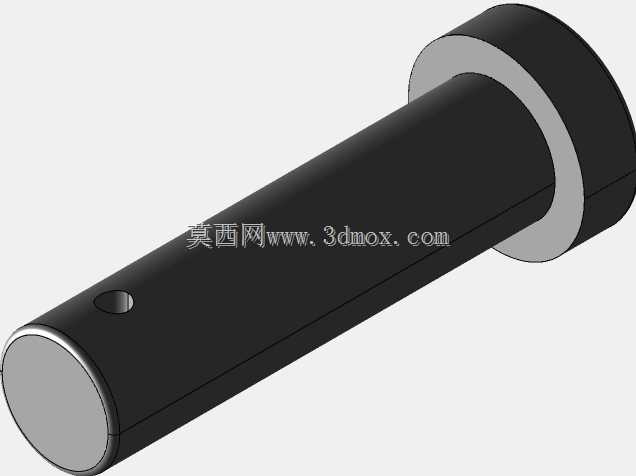

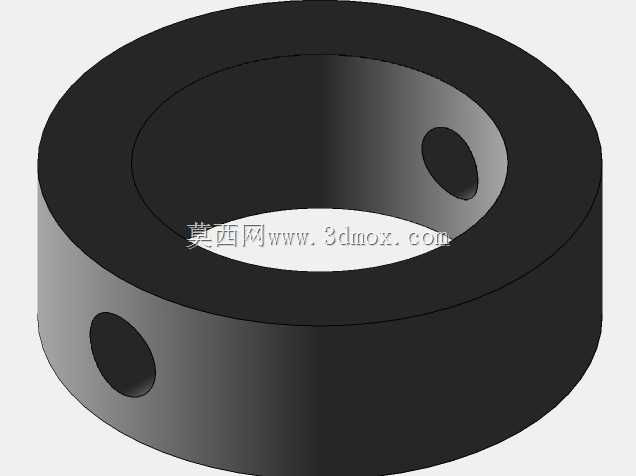

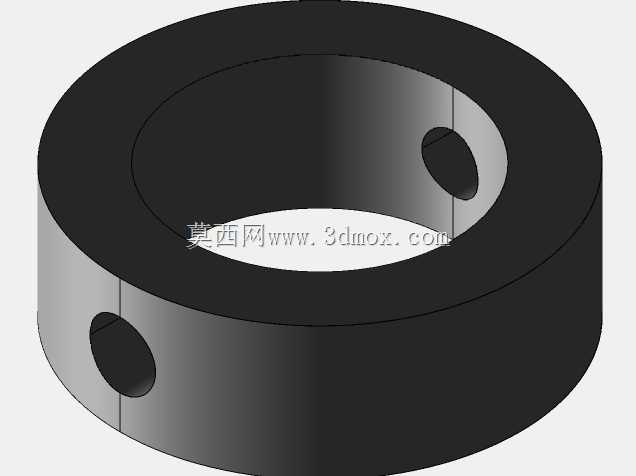

安装边界方面,整个关节在伸直状态下的总长度是固定的,当两侧轴出现偏角的时候,关节的轴向投影长度会有小幅缩短,所以在做整体结构布局的时候,要预留出这个长度变化的补偿空间,不能把两端的连接轴做完全轴向固定,否则摆动的时候会出现卡滞甚至把销轴别断的情况。十字销轴的轴向限位是设计里容易忽略的点,这个模型里销轴一端做了轴肩限位,另一端应该是用卡簧或者端盖固定,防止销轴在转动过程中从叉座孔里滑出,两侧叉座的叉口开档宽度要比十字轴的对应轴段长度大0.1mm左右,保证转动的时候叉座侧面不会和十字轴的端面发生摩擦。实际使用中,这类关节的铰接面需要定期加注润滑脂,所以如果是用于长期连续运转的设备,还可以在叉座的对应位置开注油孔,直通到轴颈配合面,
减少磨损。和传统的万向联轴器相比,这个结构更紧凑,零件数量更少,加工难度低,不需要复杂的花键或者滚针轴承结构,适合载荷不大、摆动频率不高的操纵、转向类场景,不需要传递高速连续旋转的扭矩,更多是用来传递推拉、小角度转动的动作,比如操纵杆和执行机构之间的联动,当操纵端和执行端不在同一条轴线上,存在安装角度偏差的时候,用这个关节就可以补偿安装误差,避免动作卡滞。在做三维建模的时候,要先确定十字轴的中心交点作为整个装配的基准原点,两侧叉座的回转中心都要过这个交点,否则装配之后会出现过约束,转动的时候出现干涉,建模的时候要先做十字轴的零件,再基于十字轴的两个垂直轴颈做两侧叉座的孔位配合,最后做端部的连接轴段,装配完成之后要做干涉检查,模拟最大摆动角度下各个零件之间有没有碰撞,尤其是叉座的根部和十字轴的端面之间,要预留足够的转动间隙。这类结构的失效形式大多是轴颈和孔的磨损,所以设计的时候可以在叉座的孔内压入铜套,更换的时候只需要换铜套,不需要更换整个叉座,降低维护成本,对于载荷稍大的场景,还可以把十字轴做淬火处理,提高表面硬度,增强耐磨性。
- 全部评论(0)
- 模板大小: 2.18 MB
- 售价:5金币
- 下载次数: 685
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
