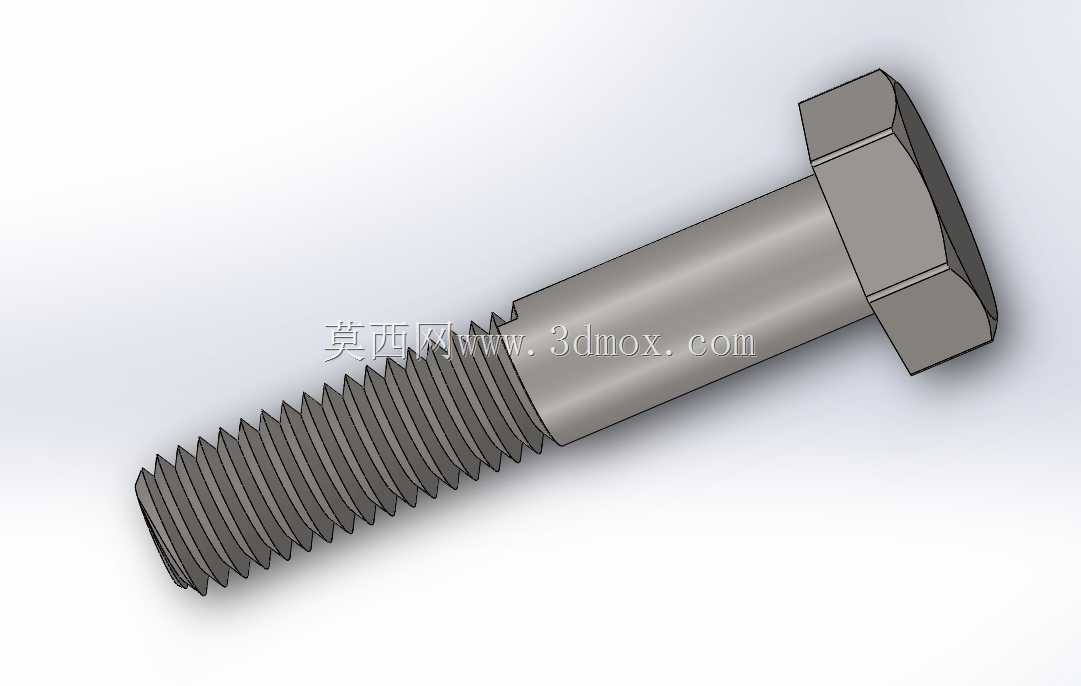

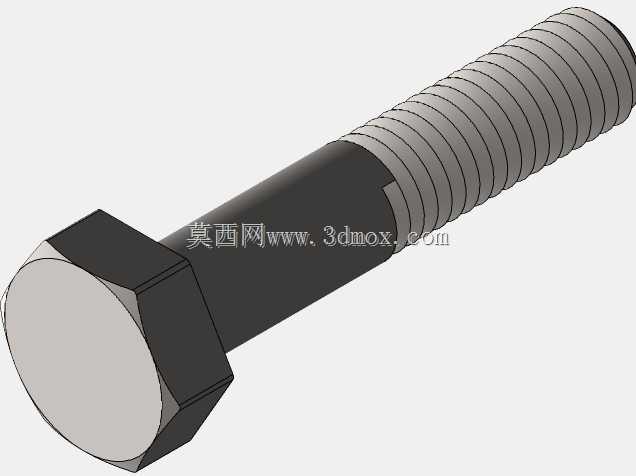

M10规格螺距1.5外六角螺栓结构

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，这款M10规格、螺距1.5mm的外六角螺栓，是普通粗牙螺纹连接场景里的常用选型，适配绝大多数中等载荷的钢构件、设备机架、工装夹具的装配需求。从实际工程应用来看，这类螺栓常出现在通用设备的机架拼接、传动部件的端盖固定、防护钣金与主体框架的连接、工装治具的模块拼接等场景，只要是需要可拆卸、具备一定预紧力要求的连接位置，都能看到同规格螺栓的应用。

　　从功能特性上看，1.5mm螺距的M10螺纹属于公制粗牙螺纹范畴，相比同公称直径的细牙螺纹，粗牙螺纹的牙型深度更大，螺纹牙根的抗剪切强度更高，在频繁拆装、存在一定振动载荷的工况下，不容易出现滑牙、螺纹脱扣的失效问题，同时粗牙螺纹的导程更大，装配时的拧入效率更高，不需要过多的旋合圈数就能达到设计要求的拧入深度，适合大批量装配的产线场景。外六角的头部设计，适配常规的开口扳手、套筒扳手、棘轮扳手等通用工装，不需要特殊定制的拆装工具，现场维护的便利性极强，不管是设备出厂前的厂内装配，还是客户端的后期运维更换，都能快速完成拆装操作。

　　设计这款螺栓的三维结构时，首先要明确螺纹的建模逻辑，不能仅通过贴图模拟螺纹形态，需要按照公制螺纹的基本牙型参数，通过螺旋扫描切除的方式生成真实的螺纹牙型，保证螺纹大径、中径、小径的尺寸符合通用公差要求，避免后续装配时出现干涉或者配合过松的问题。螺栓头部的六角对边尺寸、对角尺寸、头部厚度都要匹配常规扳手的夹持尺寸，同时头部与螺杆衔接的位置要做合理的圆角过渡，避免应力集中导致的头部断裂问题——在实际失效案例中，很多螺栓断裂都出现在头杆衔接的位置，这个位置的圆角如果设计过小，热处理后的应力集中系数会大幅提升，在交变载荷下很容易出现疲劳断裂。螺杆部分分为光杆段和螺纹段，光杆段的直径要略小于螺纹大径，保证穿入安装孔时不会出现卡滞，光杆段的长度需要匹配被连接件的总厚度，保证拧紧后螺纹段有足够的啮合长度，一般来说钢件连接的螺纹啮合长度要达到1倍公称直径以上，铸铁、铝合金等软质材料的啮合长度要达到1.5-2倍公称直径，才能保证连接强度足够。

　　从安装边界来看，这款螺栓的公称直径为10mm，对应的安装过孔直径一般设计为11mm，保证螺杆能顺利穿过，同时不会因为间隙过大导致连接错位。螺栓头部的六角外接圆直径约为16.6mm，设计安装位的沉孔或者扳手操作空间时，要预留至少20mm的回转直径，保证扳手能正常套入头部完成拧紧操作。螺纹末端要做倒角处理，一般是45度倒角，倒角直径略小于螺纹小径，一方面方便拧入对应的螺纹孔，另一方面可以去除螺纹末端的毛刺，避免装配时刮伤螺纹孔的牙型。在实际选型时，还要根据被连接件的总厚度选择对应的螺杆长度，保证拧紧后螺栓露出螺母2-3个螺距，既不会因为露出过长浪费空间、容易剐蹭周边部件，也不会因为啮合长度不足导致连接失效。

　　在三维建模过程中，还要注意螺纹收尾的结构，实际生产中螺栓的螺纹段末端会有不完整的收尾牙型，建模时还原这个结构能让模型更贴近真实零件的状态，避免出现螺纹直接在光杆处截断的失真情况。另外螺栓头部的支承面，也就是与被连接件接触的端面，要保证与螺杆轴线的垂直度，否则拧紧时会出现偏载，导致螺栓承受附加的弯曲应力，大幅降低螺栓的疲劳寿命，建模时要严格控制这个端面的形位公差逻辑，保证支承面平整。这类标准件的三维模型，在做整机装配时经常会被重复调用，建模时保证尺寸精度、结构还原度，能有效减少后续装配干涉检查的工作量，也能在做有限元分析时更准确地模拟螺栓连接的应力分布状态，为整机的结构强度校核提供可靠的基础模型支撑。
