2040规格V槽工业铝型材截面结构

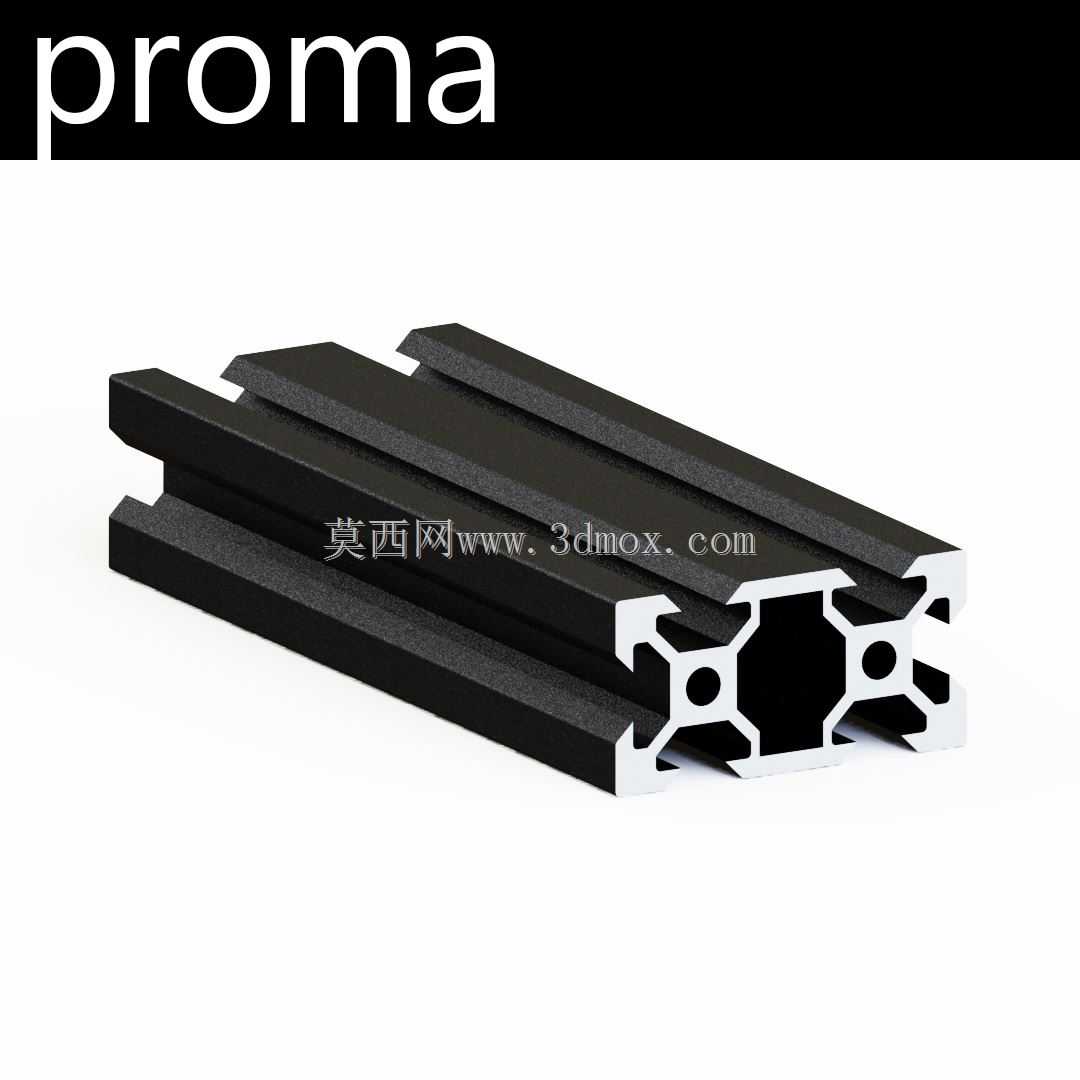

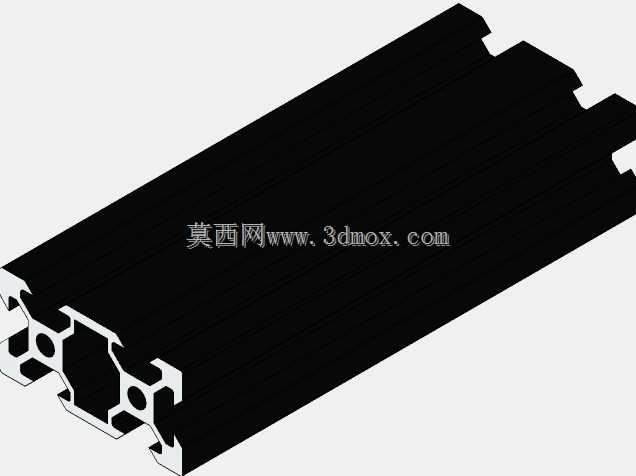

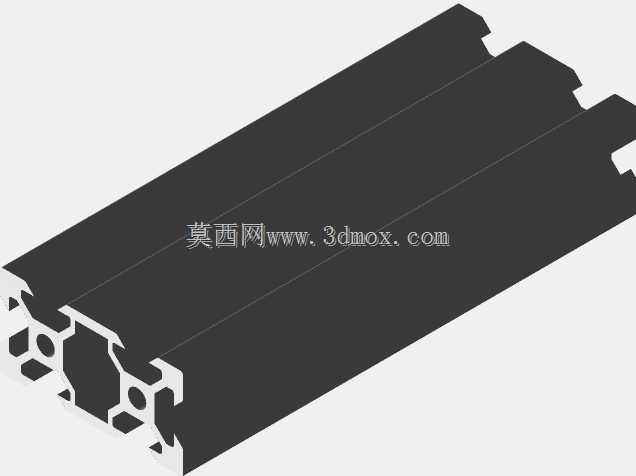

　　这款2040规格V槽铝型材，是桌面级小型加工设备框架搭建的常用基础构件，日常在桌面级3D打印机、小型数控雕刻机、迷你激光切割机这类轻载桌面设备的结构搭建中应用极广，也常被用于小型自动化测试工位、桌面工装夹具的承载框架制作。从截面设计来看，型材采用对称式腔体结构，中部设置六边形主承载腔，两侧对称分布圆形安装孔位，上下端面开设标准V型导向槽，这种结构设计在保证型材整体抗弯刚度的同时，最大限度控制了型材自身重量，适配桌面设备轻量化的搭建需求。

　　从安装边界尺寸来说，这款型材截面公称尺寸为20mm×40mm，属于小规格工业铝型材范畴，型材壁厚控制在1.5mm-2mm区间，既满足轻载场景下的结构强度要求，也不会过度增加设备整体自重。端面的V槽槽口尺寸适配标准V型滚轮、滑块组件，槽口的倒角角度经过优化，既能保证滚轮运行时的贴合度，减少运行卡顿和磨损，也能避免槽口积尘影响滑动顺畅度，日常维护时仅需用毛刷清理槽口浮尘即可，不需要复杂的养护操作。两侧的圆形安装孔为预置T型螺母的安装位，孔位间距符合工业铝型材通用安装标准，可直接搭配标准M4、M5规格的T型螺栓、法兰螺母进行连接，不需要额外在型材上打孔攻丝，大幅缩短框架搭建的加工周期。

　　在实际设备搭建场景中，这款型材常被用作小型设备的X轴、Y轴运动导向梁，也可作为设备的底部支撑框架、侧面防护安装梁使用。作为运动导向梁使用时，V槽直接作为滚轮的运行轨道，不需要额外加装线性导轨，能够有效降低小型设备的整体制造成本，对于负载在5kg以内的运动模组，这种V槽导向结构完全可以满足运行精度要求，运行过程中的噪音也远低于普通方管搭配滑轨的结构。作为支撑框架使用时，可通过配套的角码、端盖、连接板等标准配件，快速拼接成不同尺寸的框架结构，拼接后的框架平面度可控制在0.2mm/米以内，完全满足桌面级设备的安装精度要求。

　　设计这款型材的三维模型时，需要重点关注几个关键尺寸的公差控制：首先是V槽的槽口宽度和角度公差，这直接关系到配套滚轮的配合间隙，槽口尺寸偏差超过0.1mm就可能导致滚轮卡滞或者间隙过大晃动；其次是两侧安装孔的中心距公差，孔位偏差会导致配套角码无法正常安装，拼接后框架出现错位；另外型材端面的平面度也需要控制，多段型材拼接时，端面平面度不足会导致拼接处出现台阶，影响整体框架的直线度。建模过程中需要还原型材的挤压工艺特征，避免出现壁厚不均、尖角应力集中的结构，所有内角位置都要保留挤压工艺对应的圆角，符合实际铝型材挤压生产的工艺要求，避免设计出无法实际挤压生产的截面结构。

　　在实际选型使用时，需要根据设备的负载情况确认型材的支撑跨距，当作为运动梁使用时，跨距超过400mm需要校核型材的挠度，避免运动过程中梁体下弯影响加工精度；如果跨距较大，可在型材腔体内部加装钢制衬条提升整体刚度，不需要更换更大规格的型材，兼顾成本和性能要求。这款型材的表面通常做阳极氧化处理，氧化层厚度在8-12μm，具备基础的防锈耐磨能力，日常使用中不容易被划伤，也不会出现锈蚀掉渣的问题，适配车间、实验室、工作室等多种使用环境。
