树莓派3B开发板适配防护外壳结构设计

　　做嵌入式开发的同行大多有过类似经历，裸板放在桌面调试时，要么被散落的螺丝、导线短接引脚烧了板，要么积灰难清理，挪动时还容易碰歪HDMI线、网线导致调试中断，这款适配树莓派3B的防护外壳，就是针对这类实际使用痛点做的结构设计。从实际使用场景出发，这款外壳覆盖了桌面调试、小型嵌入式项目装机、工业现场简易部署三类核心使用需求，不管是个人开发者做原型验证，还是小批量做智能网关、小型数据采集终端的装机，都能满足基础的防护与使用要求。

　　设计之初最先敲定的是接口避让边界，毕竟外壳最基础的要求是不影响板载所有外设的正常插拔。壳体对应板载的HDMI接口、USB接口、RJ45以太网口、Micro USB供电口、3.5mm音频接口位置都做了精准的开口，开口边缘做了0.3mm的倒角处理，既不会因为公差导致插头插不到位，也不会因为开口过大让灰尘顺着缝隙进入壳体内部。之前用过不少第三方外壳，要么RJ45口位置偏了1mm导致水晶头卡不进去，要么USB口开口太浅，带屏蔽壳的U盘插上去松垮垮接触不良，这款壳体在做结构建模时，直接调用了树莓派3B的官方板卡STEP文件做干涉检查，所有接口的开口公差控制在±0.15mm，常规的HDMI线、超五类水晶头、标准USB设备都能顺畅插拔，不需要额外打磨修边。

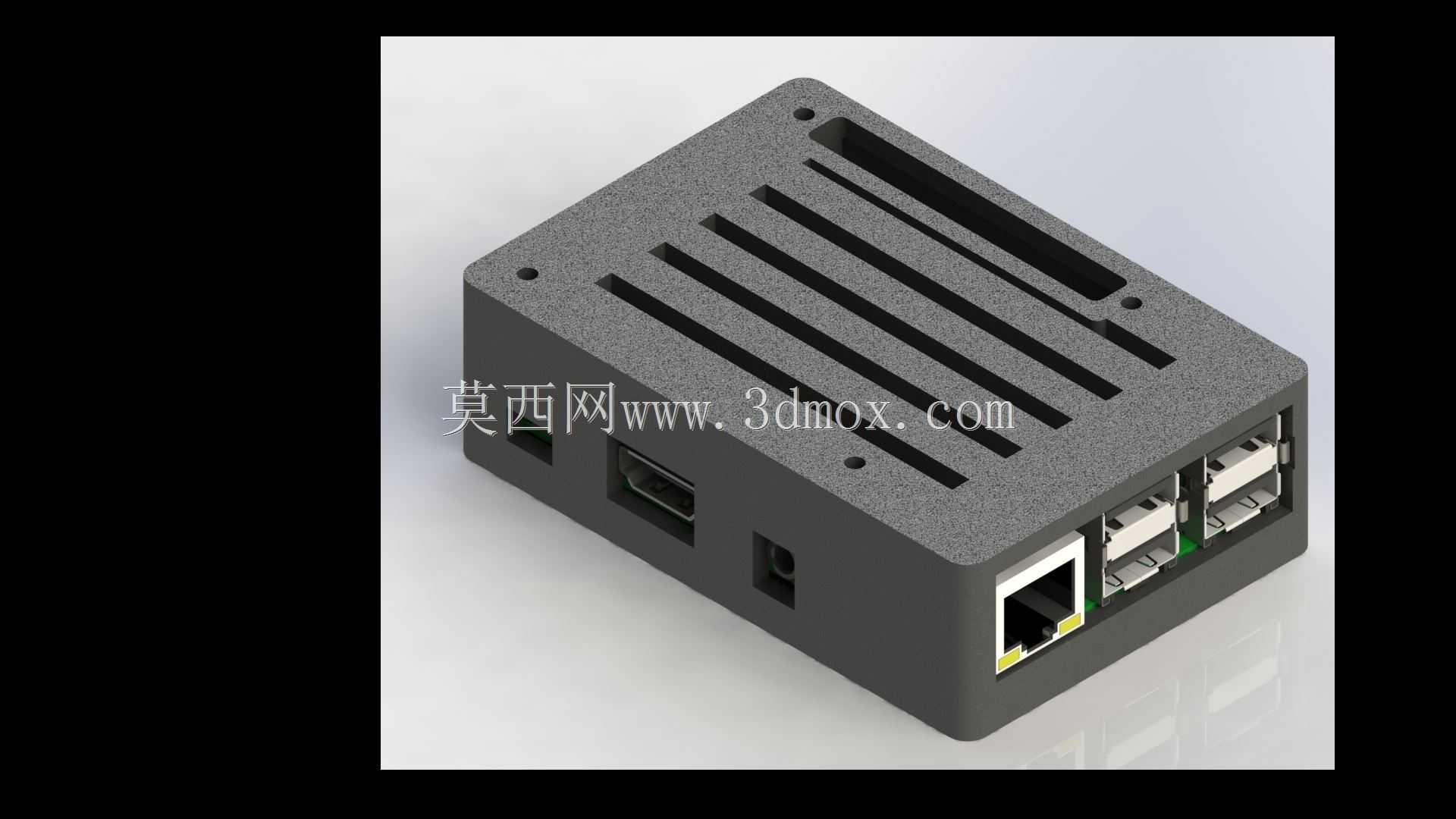

　　散热结构是这款外壳设计的核心考量点，树莓派3B满负载运行时主控芯片温度能冲到80℃以上，要是做全封闭壳体很容易触发降频，影响运行稳定性。壳体上盖做了等间距的长条状散热格栅，格栅的开槽宽度2mm，相邻格栅的筋位宽度3mm，既保证了上下空气的对流通道，让板卡产生的热量能顺着格栅自然散出，又不会因为开槽过大让金属碎屑、大颗粒灰尘直接落到板卡上。格栅的走向顺着板卡主控芯片到USB接口的方向排布，空气流动时能直接带走主控、内存芯片这两个主要发热源的热量，日常满负载运行时，壳体内外的温差能控制在5℃以内，不需要额外加装散热风扇就能满足常规运行的散热需求，避免了风扇带来的积灰、噪音问题。

　　安装固定结构上，壳体内部对应树莓派3B的四个固定孔位做了内嵌的铜柱安装位，铜柱高度4mm，刚好把板卡托在壳体中间位置，板卡底部和壳体下盖预留2mm的间隙，避免板卡背面的焊点直接接触壳体造成短路，同时底部的间隙也能形成辅助的空气对流层，提升散热效果。壳体上下盖采用卡扣加定位柱的组合固定方式，四个边角做了隐藏式卡扣，不需要额外用螺丝固定，拆开维护时只需要用撬片顺着边角缝隙轻轻一撬就能打开，反复拆装也不会出现卡扣断裂的问题；上下盖结合的位置做了一圈0.5mm的止口，扣合后缝隙均匀，不会出现上下盖错位、翘边的情况。

　　外形尺寸上，壳体整体长宽尺寸比树莓派3B板卡大6mm，单边预留3mm的壁厚空间，整体高度22mm，不会因为壳体过大占用过多桌面空间，叠放收纳也很方便。壳体边角做了R3的圆角处理，没有尖锐的棱角，日常挪动时不会刮手，也不会刮坏桌面的线材。壳体表面做了细磨砂的纹理处理，不容易留下指纹和划痕，长期使用也能保持外观整洁。

　　从实际装机测试的角度看，这款外壳的安装流程非常顺畅，只需要把树莓派3B板卡对准内部的定位柱放进去，扣上上盖就能完成组装，不需要额外的螺丝或者工具，后续要更换TF卡、接插GPIO排线的时候，拆开上盖就能操作，不需要把整个板卡从壳里取出来。针对GPIO接口的使用需求，壳体对应GPIO排针的位置也做了可拆式的挡片，要是需要外接GPIO扩展板、传感器排线，只需要把挡片掰掉就能露出排针，不需要对壳体做额外的切割修改，兼顾了封闭防护和扩展使用的需求。不少做小型智能终端的开发者会把树莓派集成到设备内部，这款外壳的四个边角预留了M3的安装孔位，可以直接用螺丝把壳体固定在设备内部的安装板上，不需要额外做固定支架，能减少项目装机时的结构件加工工作量。
