滚轮式微动断路器限位开关结构设计

　　在低压电气控制回路、小型自动化设备的行程限位场景中，这类带滚轮触发结构的微动开关是极为常用的检测与通断执行元件，常被集成在断路器的脱扣联动机构、小型设备的行程到位检测工位、3D打印设备的限位触发位置，承担回路过载触发、位置到位断电、机械行程边界保护的核心作用。不同于普通平柄微动开关，这款产品采用了悬臂延伸式滚轮触发端，触发接触过程为滚动摩擦，相比滑动摩擦的平柄结构，能大幅降低触发过程中对运动部件的磨损，同时减少触发卡滞的概率，适合长期往复触发的高频动作工况。

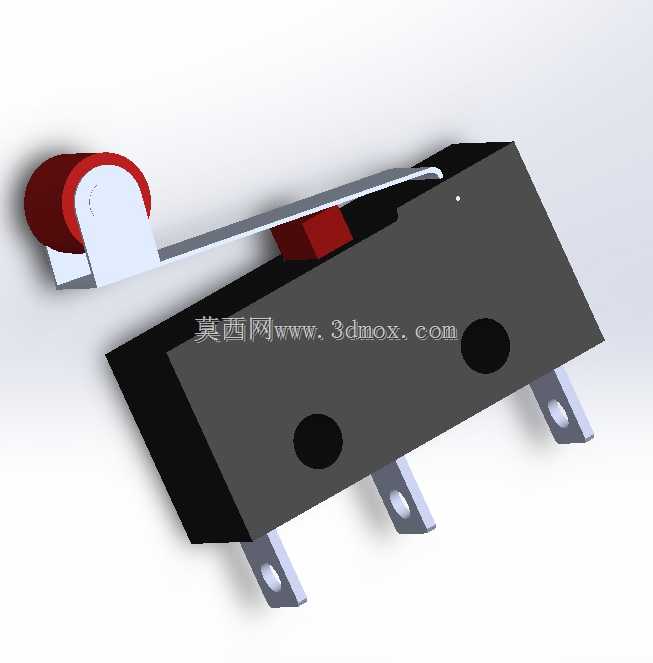

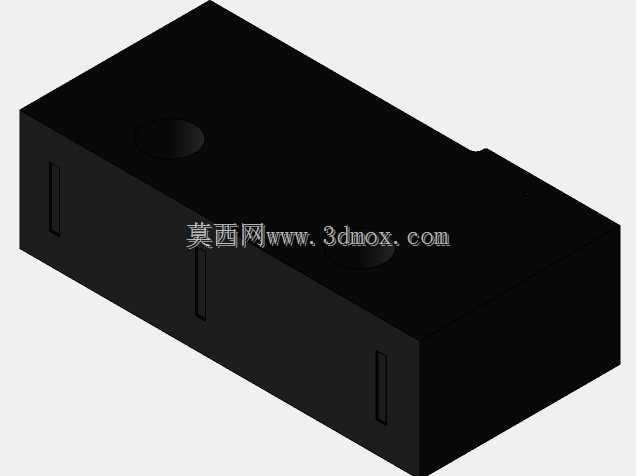

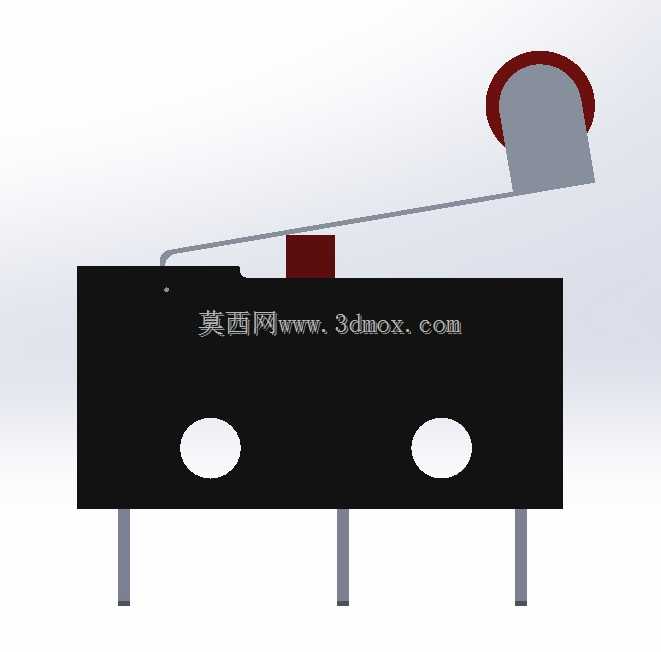

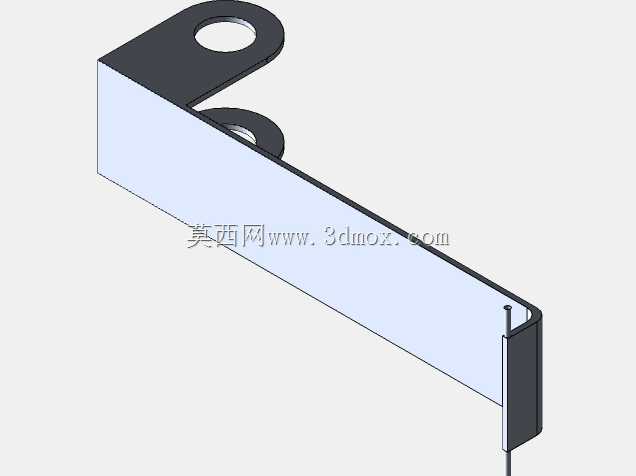

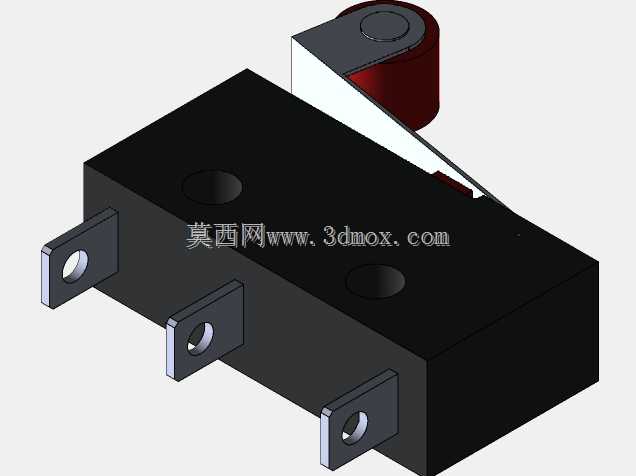

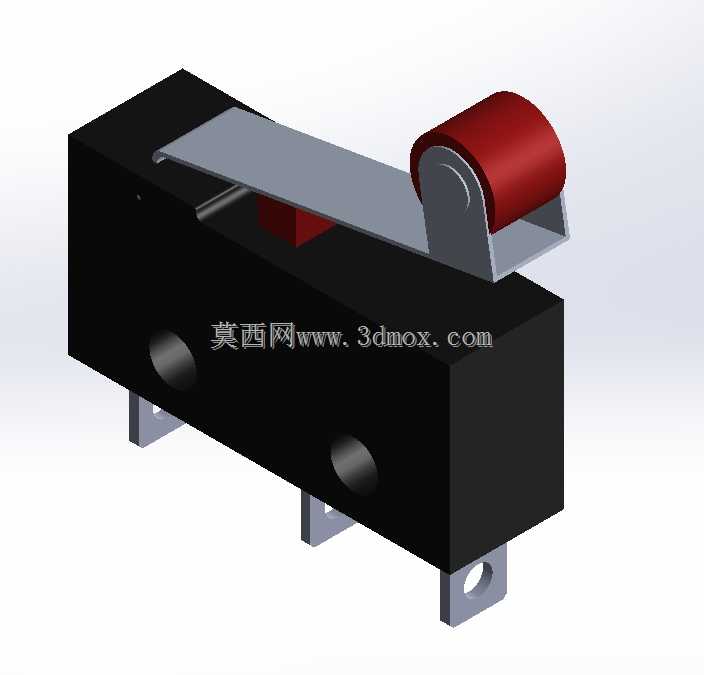

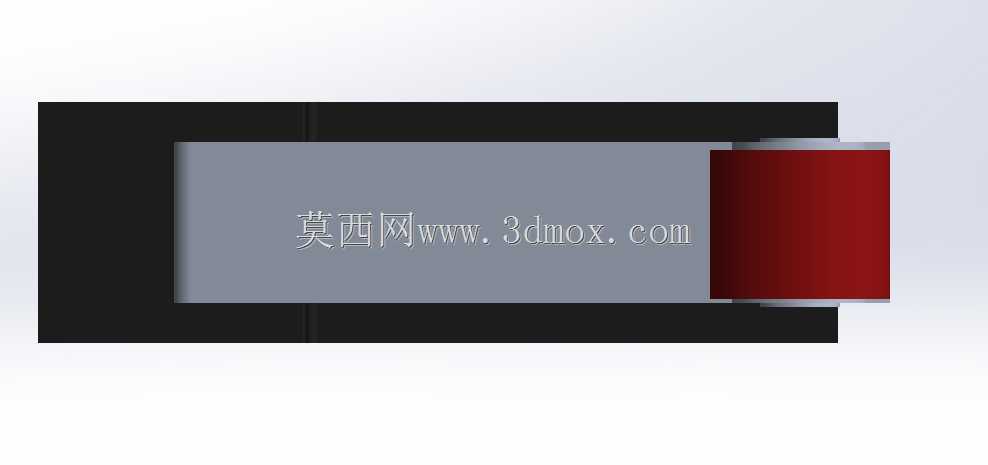

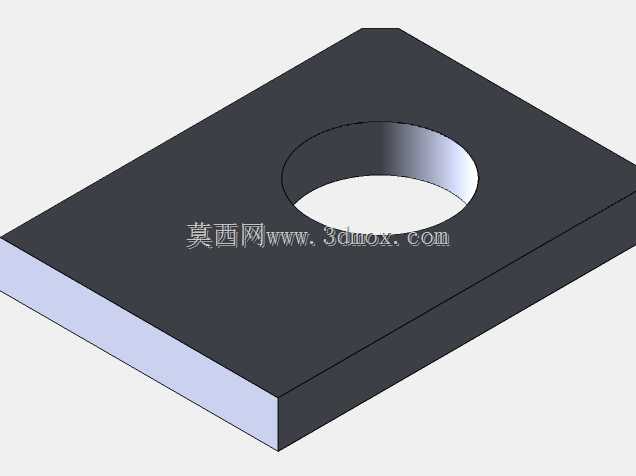

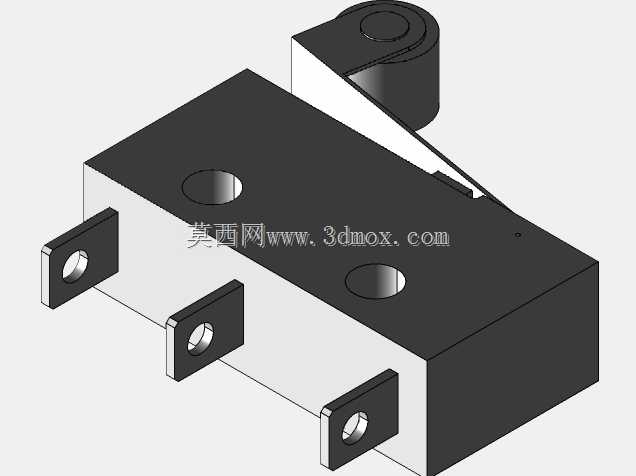

　　从结构设计逻辑来看，主体采用黑色绝缘壳体作为基座，壳体上预留的两个圆形沉孔是核心安装定位结构，底部伸出的两个带孔金属支脚为电路焊接或接线引脚，前端延伸的金属弹片承载滚轮触发组件，滚轮采用红色绝缘耐磨材质包覆金属转轴，既保证触发过程的结构强度，又能避免触发过程中金属部件直接接触带电结构带来的短路风险。弹片的预压角度经过调校，保证触发行程在合理区间内，既不会因为触发行程过短导致误触发，也不会因为行程过长导致触发滞后、机构碰撞超程损坏。

　　尺寸边界上，这款元件整体占用空间为20mm×6mm×10mm，属于紧凑型微动元件，安装时需要预留的空间除了本体尺寸外，还要给前端滚轮的压下行程留出至少3mm的垂直余量，给弹片的形变留出水平方向2mm的避让空间，避免周边结构件干涉弹片的正常复位。安装孔的中心距与壳体底部的定位凸台匹配，安装时可以直接卡入PCB板的定位孔或者设备安装支架的预留槽位，不需要额外做复杂的定位调校，适合批量装配的生产场景。

　　在实际选型应用中，这类元件的额定通断能力匹配5A、250V的交流回路，完全满足小型断路器的脱扣触发、小型自动化设备的信号回路通断需求，滚轮的圆弧面设计可以适配不同角度的触发撞块，不管是垂直方向压下还是侧向斜向触碰，都能顺利触发内部触点通断，相比平柄开关对撞块安装角度的严苛要求，这款结构的适配性更强。内部触点采用快动式结构，触发时触点瞬间闭合或断开，不会因为触发过程的缓慢动作产生触点拉弧，能有效延长触点的使用寿命，减少长期使用后的接触不良问题。壳体的绝缘材质选用耐温阻燃工程塑料，在回路出现短时过载升温的情况下，不会出现壳体融化、形变导致的结构失效，满足低压电气元件的阻燃安全要求。引脚的排布间距符合常规PCB板的布线间距要求，既可以直接焊接在控制板上，也可以通过接插件外接导线，适配不同的设备装配工艺。在断路器的联动结构中，这款开关的滚轮会与脱扣机构的运动摆臂接触，当回路电流超过限定值时，脱扣机构动作触碰滚轮，触发开关切断控制回路，实现过载保护的功能；在3D打印设备中，这类开关被安装在各运动轴的行程端点，打印运动轴运动到边界位置时，轴上的撞块触碰滚轮，触发开关给控制系统发送到位信号，停止轴的运动避免超程撞坏设备结构。
