2020系列工业铝型材截面结构设计

　　做非标设备框架这么多年，20系列的铝型材一直是小型轻量化工位的首选材料，这次的截面构型，是针对小负载、高精度定位的轻型装配场景优化的，和常规欧标2020型材相比，槽口的配合公差做了微调，能适配更小规格的T型螺栓与滑块螺母，在桌面级工装、小型检测台架、3D打印设备机架这类应用里，安装时的旷量控制比通用型材好很多。

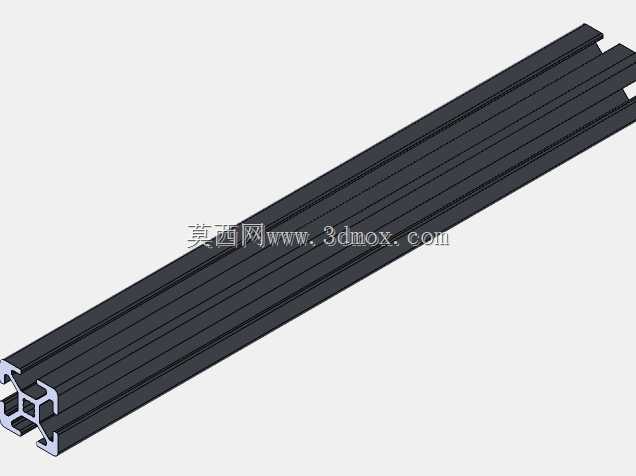

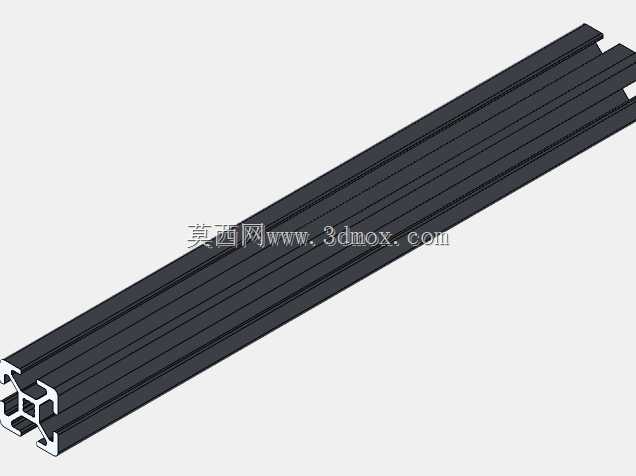

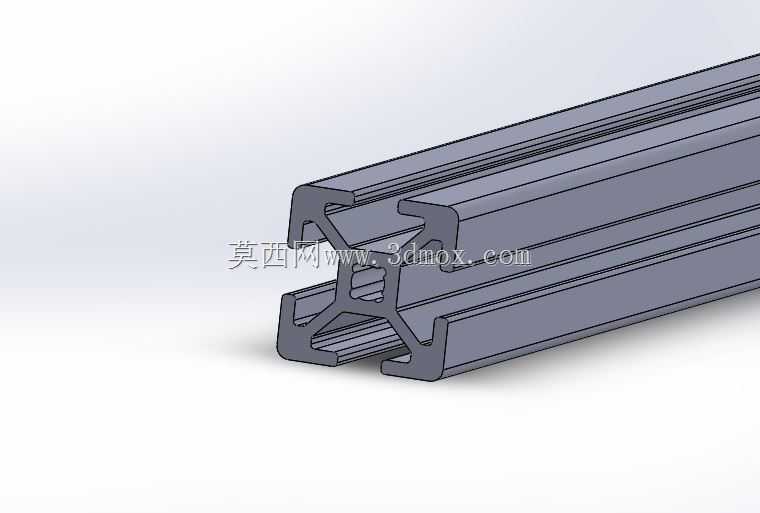

　　从截面结构来看，四个方向的槽口采用对称布局，中心的十字加强筋做了壁厚优化，既保证了单米型材的直线度要求，又不会因为壁厚过大增加不必要的重量，单根型材的抗弯截面模量经过核算，在跨距400mm的简支支撑条件下，中部承受15kg集中负载时的扰度可以控制在0.2mm以内，完全满足小型光学检测工位、精密小件装配工装的刚度要求。型材的外轮廓四个角做了R0.5的圆角过渡，避免安装调试过程中锐边划伤操作人员，也方便后期安装有机玻璃防护板、钣金封板时的贴合密封。

　　设计这个截面的时候，最先考虑的是小型自动化设备的走线需求，四个侧槽除了用来安装连接角件、滑块螺母之外，槽内的剩余空间刚好可以容纳3根直径4mm的气管或者两根0.75平方的多芯控制线，不需要额外加装走线槽，能大幅压缩小型设备的整体外形尺寸，对于桌面式的装配工位来说，这一点非常实用——很多客户的车间工位台面宽度有限，框架外凸的走线槽往往会挤占操作空间，把走线功能集成到型材槽内之后，框架的外轮廓就是型材本身的20mm见方尺寸，没有多余的突出结构。

　　安装边界方面，这款型材的端面对接可以采用常规的20系列角槽连接件，也可以在端面中心加工M5的螺纹孔实现端面直连，槽口的开口尺寸是6mm，适配标准的M4、M5T型螺母，螺母滑入槽内之后的防转定位靠槽内的两个平行凸台实现，不需要额外加工防转槽，装配的时候只需要把螺母从型材端部滑入到指定位置，拧紧螺栓就能实现可靠连接，相比需要在型材上打孔攻丝的连接方式，现场装配的效率能提升60%以上，后期改造调整工位结构的时候，只需要松开螺栓就能移动连接件位置，不会破坏型材本身的结构强度。

　　在实际的应用场景里，这种小规格铝型材除了做设备框架，还经常用来做传感器的安装支架、工装夹具的定位导轨，因为截面尺寸小，安装在设备内部不会挤占过多的作业空间，槽口的通用设计可以直接适配市面上绝大多数的工业传感器安装附件，不需要单独加工转接件。之前做过的微型皮带输送线，机架就是用这款型材搭建的，整个输送线的宽度只有80mm，长度300mm，用来在装配工位之间传递小型电子元器件，运行过程中的振动非常小，因为型材本身的阻尼特性比钢材好，搭配橡胶地脚之后，输送线运行时的振动不会传递到旁边的精密检测工位上。

　　很多刚入行的结构工程师在选小规格铝型材的时候，往往只看截面尺寸，忽略槽口的配合精度和内部加强筋的布局，这款型材的槽口尺寸公差控制在±0.1mm以内，滑块螺母装入之后的滑动阻力均匀，不会出现卡滞或者旷量过大的问题，中心的十字加强筋和外壁的连接位置做了圆弧过渡，避免应力集中，在承受侧向冲击负载的时候，不会出现筋位开裂的问题——之前有客户用普通的薄壁厚2020型材做工件托盘的导向导轨，因为托盘上下料的时候有侧向冲击，用了三个月就出现槽口变形的问题，换成这款优化过截面的型材之后，连续使用一年多都没有出现变形卡滞的情况。

　　另外，这款型材的截面设计也兼容常规的铝型材端盖、脚轮、调节脚等附件，不需要单独开模定制配套配件，用户在选型的时候可以直接采购标准的20系列铝型材配件，降低采购成本和备件库存压力。型材的表面处理采用常规的阳极氧化，氧化膜厚度控制在8-12μm，耐磨和耐腐蚀性能都能满足一般工业车间的使用要求，在普通的生产车间环境下，不需要额外做表面防护，使用五到六年都不会出现表面氧化锈蚀的问题。如果是在洁净车间使用，还可以选择喷砂氧化的表面处理，表面不容易积灰，擦拭清洁也更方便。

　　从建模的角度来说，这个截面的草图完全对称，绘制的时候只需要做四分之一的截面然后镜像就能完成，拉伸的时候注意保留拔模斜度？不，铝型材是挤压成型的，截面沿长度方向是等截面的，所以建模的时候不需要做拔模，直接拉伸实体就可以，槽口内部的凸台尺寸要严格和配件尺寸匹配，不能随意更改尺寸，否则会出现配件装不进去或者配合过松的问题。很多新手建模的时候容易把槽口的圆角做的过大或者过小，导致实际挤压出来的型材和配件配合出现问题，这个截面的槽口圆角统一是R0.3，既符合挤压工艺的要求，又能保证配件的配合精度。
